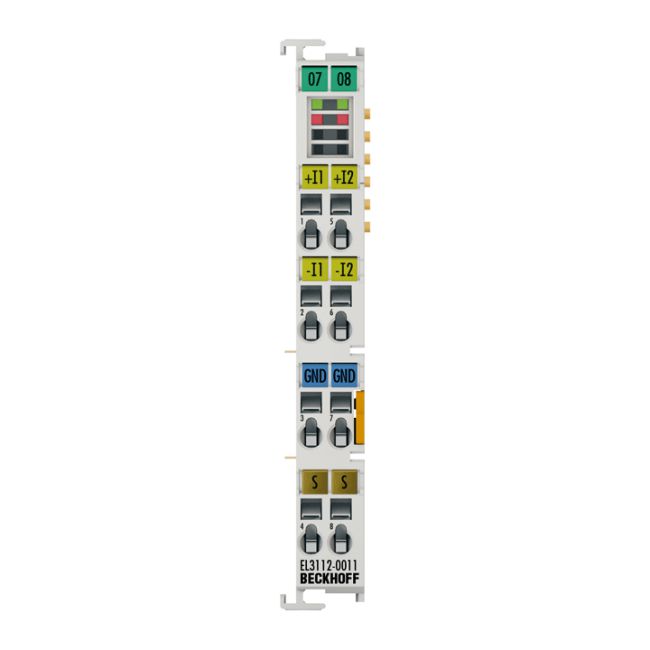

EL3112-0011 Beckhoff | EtherCAT Terminal Analog Input 2 Kênh (±20 mA, 16-bit)
- **Model:** EL3112-0011 (Chính hãng Beckhoff)
- **Loại thiết bị:** Module đầu vào Analog (Analog Input Terminal) qua giao thức EtherCAT
- **Số kênh:** 02 kênh vi sai (Differential)
- **Dải đo dòng điện:** ±20 mA
- **Độ phân giải:** 16 bit (Độ chính xác cực cao)
- **Đặc điểm nổi bật:** Hỗ trợ Distributed Clocks (DC), tốc độ chuyển đổi nhanh, chống nhiễu tốt
- **Tình trạng:** Mới 100%, đầy đủ chứng từ CO/CQ, hóa đơn VAT
- **Phân phối bởi:** AUT VN
Giới thiệu về Module EtherCAT Terminal EL3112-0011 Beckhoff
Trong các hệ thống tự động hóa công nghiệp hiện đại, việc thu thập tín hiệu analog chính xác là yếu tố sống còn. EL3112-0011 Beckhoff là giải pháp chuyên dụng cho các ứng dụng đo lường dòng điện (current input) với độ tin cậy vượt trội. Đây là module đầu vào Analog 2 kênh, sử dụng giao thức truyền thông EtherCAT tốc độ cao, giúp tích hợp mượt mà vào các hệ thống điều khiển của Beckhoff.
Điểm nổi bật của sản phẩm
- Độ chính xác cao: Với độ phân giải 16-bit, EL3112-0011 cho phép kiểm soát tín hiệu dòng điện một cách chi tiết nhất, giảm thiểu sai số trong quá trình vận hành.
- Tốc độ phản hồi cực nhanh: Thời gian chuyển đổi chỉ khoảng 50 µs (chế độ nhanh ~35 µs), cực kỳ phù hợp cho các ứng dụng cần kiểm soát thời gian thực.
- Khả năng chống nhiễu vượt trội: Thiết kế tín hiệu vi sai (differential) và tích hợp bộ lọc FIR/IIR giúp loại bỏ nhiễu điện từ (EMC), đảm bảo dữ liệu thu thập luôn ổn định.
- Đồng bộ hóa hoàn hảo: Hỗ trợ Distributed Clocks (DC) với độ chính xác cực thấp (< 1 µs), giúp đồng bộ hóa các trục chuyển động và tín hiệu đo lường trong hệ thống lớn.
Lợi ích khi sử dụng EL3112-0011 trong hệ thống của bạn
Việc lựa chọn Beckhoff EL3112-0011 không chỉ đơn thuần là mua một thiết bị, mà là đầu tư vào sự ổn định của dây chuyền sản xuất. Sản phẩm giúp giảm thiểu rủi ro do sai lệch tín hiệu, tối ưu hóa hiệu suất thu thập dữ liệu và dễ dàng bảo trì nhờ cấu trúc compact, tiêu chuẩn công nghiệp.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Chi tiết thông số |
|---|
| Mã sản phẩm | EL3112-0011 |
| Số lượng đầu vào | 2 kênh (vi sai - differential) |
| Nguồn cấp | Qua E-bus |
| Loại tín hiệu | Vi sai (Differential) |
| Dải dòng điện đo | -20…+20 mA |
| Độ phân giải | 16 bit (bao gồm cả dấu) |
| Thời gian chuyển đổi | ~ 50 µs (chế độ nhanh ~ 35 µs) |
| Độ chính xác đo lường | < ±0.3 % (so với giá trị toàn thang) |
| Bộ lọc đầu vào | Tần số giới hạn 5 kHz (có thể kích hoạt FIR/IIR) |
| Điện trở nội (typ.) | < 85 Ω |
| Điện áp chế độ chung (Ucm) | Tối đa 10 V |
| Cách ly điện | 500 V (E-bus/điện áp tín hiệu) |
| Khả năng chịu điện áp đột biến | 35 V DC |
| Tiêu thụ dòng điện E-bus | Điển hình 170 mA |
| Nhiệt độ vận hành | -25…+60 °C |
| Cấp bảo vệ | IP 20 |
| Chứng chỉ | CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
Ứng dụng và khả năng tương thích
Ứng dụng: Sản phẩm được dùng rộng rãi trong các hệ thống điều khiển quy trình, đo dòng điện trong các cảm biến công nghiệp, hệ thống quản lý năng lượng và các dây chuyền sản xuất tự động hóa cao.
Khả năng tương thích: EL3112-0011 hoạt động hoàn hảo trong hệ sinh thái EtherCAT, sử dụng chung với các bộ điều khiển Beckhoff CX series, C60xx series và các module đầu ra/vào khác của dòng Beckhoff EtherCAT Terminals.
Lưu ý: Để đảm bảo hiệu suất tốt nhất, vui lòng tham khảo sơ đồ đấu nối trong tài liệu kỹ thuật đi kèm của hãng.
