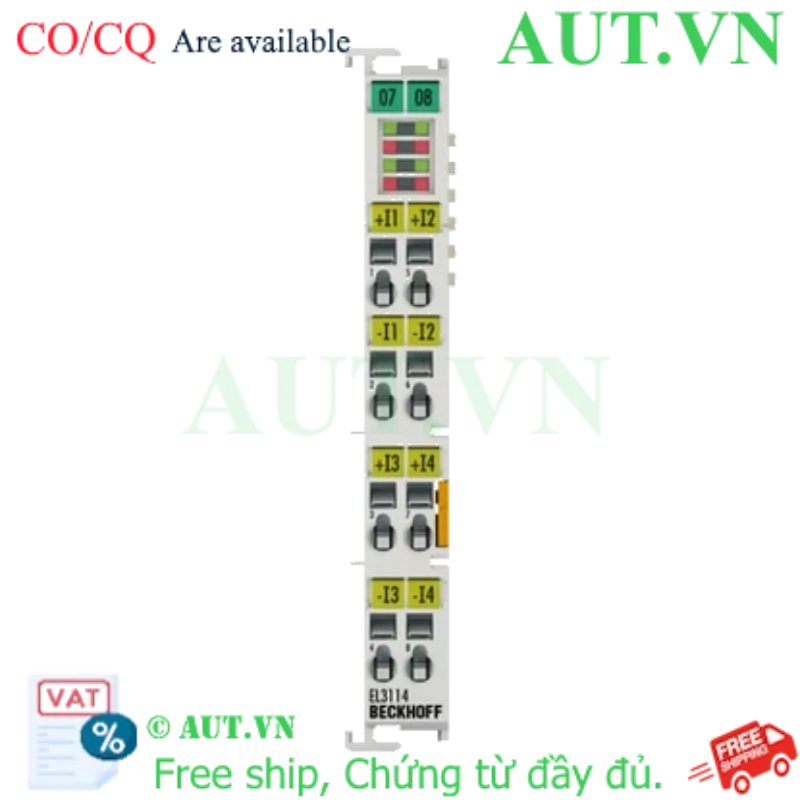

Beckhoff EL3114 | EtherCAT Terminal 4 Kênh Analog Input (0-20mA, 16-bit)
- Thương hiệu: Beckhoff
- Model: EL3114
- Loại tín hiệu: Analog Input (Dòng điện 0…20 mA)
- Số kênh: 4 kênh (Differential - Vi sai)
- Độ phân giải: 16-bit
- Giao tiếp: EtherCAT
- Tình trạng: Mới 100% - Chính hãng
- Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT
- Bảo hành: Chính hãng tại AUT VN
Giới thiệu về Beckhoff EL3114 EtherCAT Terminal
Beckhoff EL3114 là module đầu vào analog (Analog Input Terminal) cao cấp được thiết kế để hoạt động trong hệ sinh thái EtherCAT. Với khả năng xử lý 4 kênh dòng điện (0…20 mA) độc lập, sản phẩm này là giải pháp tối ưu cho các hệ thống điều khiển cần độ chính xác cực cao và tốc độ phản hồi nhanh trong tự động hóa công nghiệp.
Điểm nổi bật của sản phẩm
- Độ phân giải cao: Với độ phân giải 16-bit, EL3114 đảm bảo dữ liệu đầu vào được số hóa một cách chi tiết và chính xác nhất.
- Công nghệ vi sai (Differential): Giúp giảm thiểu nhiễu tín hiệu, đảm bảo tính ổn định ngay cả trong môi trường công nghiệp khắc nghiệt.
- Tốc độ xử lý ấn tượng: Thời gian chuyển đổi chỉ khoảng 100 µs, đáp ứng các ứng dụng yêu cầu thời gian thực (Real-time).
- Khả năng lọc tín hiệu: Tích hợp bộ lọc FIR/IIR có thể kích hoạt, giúp loại bỏ nhiễu tần số cao hiệu quả.
Lợi ích khi sử dụng Beckhoff EL3114
Sử dụng EL3114 giúp doanh nghiệp tối ưu hóa quy trình kiểm soát cảm biến dòng điện (như cảm biến áp suất, cảm biến lưu lượng...). Nhờ giao thức EtherCAT, việc tích hợp module này vào hệ thống điều khiển trung tâm trở nên cực kỳ đơn giản, tiết kiệm chi phí lắp đặt và nâng cấp hệ thống đáng kể.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Số kênh đầu vào | 4 kênh (vi sai) |
| Nguồn cấp | Qua E-bus |
| Loại tín hiệu | Vi sai (Differential) |
| Dòng tín hiệu | 0…20 mA |
| Độ phân giải | 16 bit (bao gồm cả dấu) |
| Thời gian chuyển đổi | ~ 100 µs |
| Sai số đo lường | < ±0.3 % (so với giá trị toàn thang) |
| Tần số giới hạn bộ lọc đầu vào | 5 kHz |
| Điện trở nội (typ.) | 85 Ω + điện áp diode |
| Điện áp cách ly | 500 V (E-bus/điện áp tín hiệu) |
| Khả năng kháng xung áp | 35 V DC |
| Nhiệt độ vận hành | -25…+60 °C |
| Tiêu chuẩn bảo vệ | IP 20 |
| Chứng chỉ | CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
Ứng dụng và Khả năng tương thích
Ứng dụng: Sản phẩm chuyên dùng trong đo lường dòng điện từ các cảm biến công nghiệp, giám sát lưu lượng, áp suất và các hệ thống tự động hóa chính xác cao.
Khả năng tương thích: Beckhoff EL3114 hoạt động hoàn hảo với các dòng EtherCAT Terminal của Beckhoff và có thể kết nối qua hệ thống E-bus. Sản phẩm tương thích với các dòng terminal ESxxxx về mặt đấu nối dây (Pluggable wiring).
Sản phẩm được cung cấp bởi AUT VN - Đối tác cung cấp thiết bị tự động hóa Beckhoff uy tín hàng đầu.
