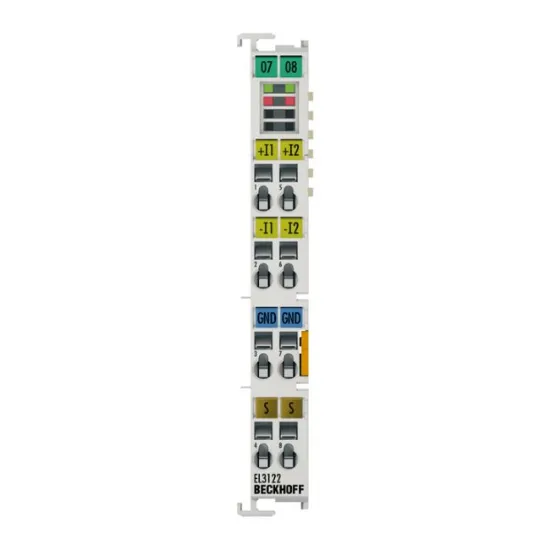

EL3122 Beckhoff - Module EtherCAT Analog Input 2 Kênh 4-20mA, 16-bit
- Thương hiệu: Beckhoff
- Model: EL3122
- Loại thiết bị: EtherCAT Terminal (Analog Input)
- Số kênh: 2 kênh vi sai (differential)
- Dòng tín hiệu: 4…20 mA
- Độ phân giải: 16 bit
- Tình trạng: Mới 100%, chính hãng
- Pháp lý: Đầy đủ CO/CQ, hóa đơn VAT
Giới thiệu Module EtherCAT Analog Input EL3122 Beckhoff
EL3122 là module đầu vào tương tự (analog input) cao cấp thuộc dòng EtherCAT Terminal của hãng Beckhoff. Với thiết kế 2 kênh vi sai chuyên dụng cho dòng điện 4…20 mA, thiết bị này giúp chuyển đổi chính xác các tín hiệu cảm biến dòng điện thành dữ liệu số với độ phân giải lên tới 16-bit. Đây là giải pháp tối ưu để tích hợp vào các hệ thống điều khiển tự động hóa yêu cầu độ chính xác và tốc độ phản hồi cực cao.
Điểm nổi bật của sản phẩm
- Độ chính xác vượt trội: Độ phân giải 16-bit và sai số đo lường cực thấp (< ±0.3%) đảm bảo dữ liệu đầu vào luôn tin cậy.
- Tốc độ xử lý nhanh: Thời gian chuyển đổi chỉ khoảng 35-50 µs, phù hợp cho các ứng dụng điều khiển thời gian thực khắt khe.
- Công nghệ vi sai (Differential): Giảm thiểu nhiễu điện từ, giúp tín hiệu ổn định trong môi trường công nghiệp khắc nghiệt.
- Khả năng lọc tín hiệu: Tích hợp bộ lọc FIR/IIR có thể kích hoạt, giúp loại bỏ nhiễu tần số cao hiệu quả.
Lợi ích khi sử dụng EL3122 trong hệ thống tự động hóa
Việc sử dụng EL3122 không chỉ giúp nâng cao độ chính xác cho quy trình giám sát mà còn giúp doanh nghiệp tối ưu hóa chi phí vận hành. Nhờ khả năng tương thích hoàn hảo với giao thức EtherCAT, EL3122 cho phép đồng bộ hóa dữ liệu tức thời với bộ điều khiển chính (PLC), giảm thiểu độ trễ và nâng cao tính an toàn cho hệ thống.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Chi tiết |
|---|
| Số lượng đầu vào | 2 kênh (vi sai) |
| Nguồn cấp | Qua E-bus |
| Công nghệ | Đầu vào vi sai (Differential input) |
| Loại tín hiệu | Vi sai |
| Dòng tín hiệu | 4…20 mA |
| Xung nhịp phân tán (Distributed clocks) | Có hỗ trợ |
| Điện trở nội bộ | Điển hình 85 Ω + điện áp diode |
| Giới hạn tần số bộ lọc đầu vào | 5 kHz |
| Điện áp chế độ chung (Common-mode voltage) | Tối đa 10 V |
| Thời gian chuyển đổi | ~ 50 µs (Chế độ nhanh ~ 35 µs) |
| Độ phân giải | 16 bit (bao gồm cả dấu) |
| Sai số đo lường | < ±0.3 % (so với giá trị toàn thang) |
| Khả năng chống quá áp đột biến | Tối đa 35 V |
| Cách ly điện | 500 V (E-bus/điện áp tín hiệu) |
| Tiêu thụ dòng điện E-bus | Điển hình 170 mA |
| Độ rộng bit trong Process Image | Đầu vào: 8 byte |
| Tính năng đặc biệt | Hình ảnh quy trình chuẩn và nhỏ gọn, bộ lọc FIR/IIR có thể kích hoạt, giám sát giá trị giới hạn |
| Trọng lượng | Khoảng 55 g |
| Nhiệt độ hoạt động/lưu trữ | -25…+60 °C / -40…+85 °C |
| Độ ẩm tương đối | 95 %, không ngưng tụ |
| Tiêu chuẩn bảo vệ | IP 20 / Lắp đặt linh hoạt |
| Chứng chỉ | CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
Ứng dụng và sản phẩm tương thích
Ứng dụng: EL3122 được ứng dụng rộng rãi trong đo lường dòng điện cảm biến, giám sát lưu lượng, áp suất và các thiết bị đo lường công nghiệp yêu cầu tín hiệu 4-20mA chuẩn xác.
Sản phẩm tương thích: Sản phẩm hoạt động tốt nhất khi kết hợp cùng các thiết bị thuộc hệ sinh thái Beckhoff như:
- Bộ đệm EtherCAT (Coupler) như EK1100, EK1122.
- Các module đầu vào/đầu ra khác của Beckhoff để hoàn thiện hệ thống I/O.
Để được tư vấn kỹ thuật chuyên sâu và nhận báo giá tốt nhất cho dự án, quý khách vui lòng liên hệ ngay với AUT VN.
