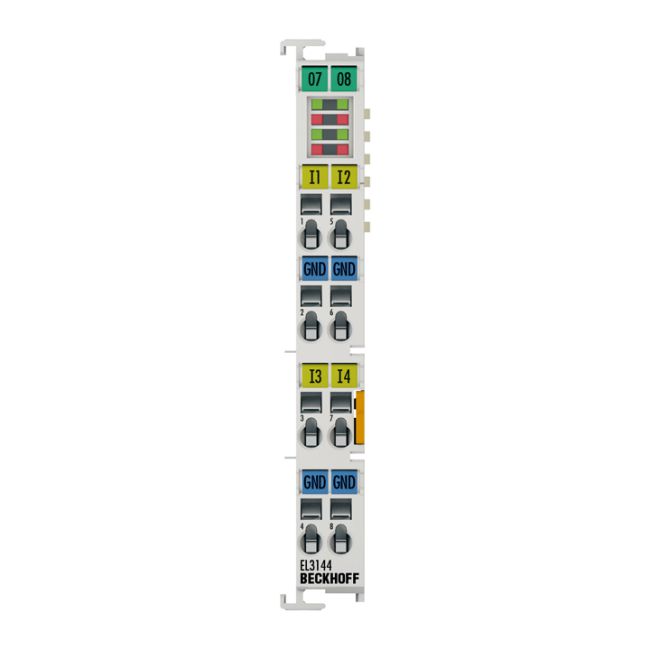

EL3144 Beckhoff | EtherCAT Terminal 4 Kênh Analog Input 0...20mA, 16-bit
- SKU: EL3144
- Hãng sản xuất: Beckhoff (Đức)
- Loại thiết bị: EtherCAT Terminal - Module đầu vào Analog (Analog Input)
- Số kênh: 4 kênh (Single-ended)
- Dải dòng điện: 0…20 mA
- Độ phân giải: 16 bit
- Tình trạng: Mới 100%, chính hãng
- Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT
Giới thiệu sản phẩm EL3144 Beckhoff
Module EL3144 là giải pháp thu thập dữ liệu analog chuyên dụng từ thương hiệu Beckhoff, được thiết kế để hoạt động trong hệ sinh thái EtherCAT tốc độ cao. Với khả năng xử lý 4 kênh đầu vào dòng điện (current) độc lập, EL3144 cho phép các kỹ sư tự động hóa thu thập tín hiệu từ các cảm biến công nghiệp với độ chính xác cực cao, đảm bảo tính ổn định cho các hệ thống điều khiển phức tạp.
Điểm nổi bật của EL3144
- Độ chính xác vượt trội: Độ phân giải 16-bit kết hợp với sai số đo lường cực thấp (< ±0.3%) giúp tối ưu hóa quá trình kiểm soát quy trình.
- Hiệu suất cao: Thời gian chuyển đổi nhanh (~40 µs) và hỗ trợ Distributed Clocks (DC) với độ chính xác dưới 1 µs, lý tưởng cho các ứng dụng cần đồng bộ hóa thời gian thực.
- Thiết kế nhỏ gọn: Tiết kiệm không gian lắp đặt trong tủ điện nhờ cấu trúc terminal tiêu chuẩn của Beckhoff.
- Khả năng chống nhiễu tốt: Tuân thủ các tiêu chuẩn EMC (EN 61000-6-2/6-4) và kháng rung động, va đập theo chuẩn công nghiệp.
Lợi ích khi sử dụng EL3144 trong hệ thống
Việc tích hợp Beckhoff EL3144 giúp doanh nghiệp giảm thiểu sai số trong đo lường, từ đó nâng cao chất lượng sản phẩm đầu ra. Nhờ khả năng truyền thông EtherCAT, dữ liệu được truyền tải tức thời về bộ điều khiển trung tâm, giúp phản ứng nhanh với các thay đổi trong dây chuyền sản xuất. Sản phẩm cũng cực kỳ dễ dàng lắp đặt và mở rộng nhờ tính tương thích cao với các dòng terminal ESxxxx.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Số lượng đầu vào | 4 kênh (Single-ended) |
| Nguồn cấp | Qua E-bus |
| Công nghệ đo | Single-ended |
| Loại tín hiệu | Tín hiệu dòng điện (Current) |
| Dải dòng điện tín hiệu | 0…20 mA |
| Độ phân giải | 16 bit (bao gồm dấu) |
| Thời gian chuyển đổi | ~ 40 µs |
| Sai số đo lường | < ±0.3 % (so với giá trị thang đo đầy đủ) |
| Độ chính xác xung nhịp phân tán (DC) | << 1 µs |
| Độ bền điện môi | Tối đa 30 V |
| Cách ly điện | 500 V (E-bus/điện áp tín hiệu) |
| Tần số giới hạn bộ lọc đầu vào | 5 kHz |
| Trở kháng nội | Điển hình 85 Ω + điện áp diode |
| Nhiệt độ vận hành/lưu trữ | -25…+60 °C / -40…+85 °C |
| Chỉ số bảo vệ | IP 20 |
| Tiêu chuẩn phê duyệt | CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
Ứng dụng và Khả năng tương thích
Sản phẩm EL3144 thường được ứng dụng trong các hệ thống đo dòng điện cảm biến, kiểm soát áp suất, hoặc các ứng dụng đo lường analog trong nhà máy thông minh. Sản phẩm này sử dụng chung hệ thống bus và có thể kết hợp linh hoạt với các thiết bị khác trong dòng EtherCAT Terminal của Beckhoff như các module Digital Input/Output hoặc các bộ xử lý trung tâm (PLC).
Lưu ý: Để đạt hiệu quả tốt nhất, nên sử dụng cùng với các phụ kiện kết nối chính hãng từ Beckhoff.
