EL3154 Beckhoff | EtherCAT Terminal Analog Input 4 Kênh (4-20mA, 16-bit)

SKU: EL3154
Hãng sản xuất: Beckhoff
Loại tín hiệu: Analog Input (Dòng điện 4…20 mA)
Số kênh: 4 kênh (Single-ended)
Độ phân giải: 16 bit
Tình trạng: Mới 100%
Bảo hành: Chính hãng tại AUT VN
Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT

nhà chế tạo: Beckhoff

SKU: EL3154

1.000 ₫

Số lượng:

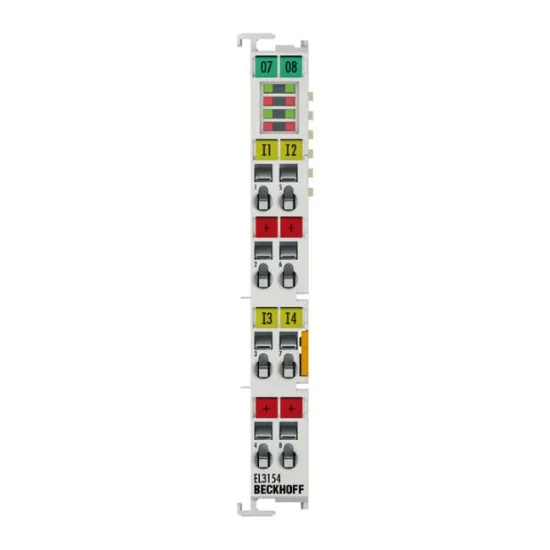

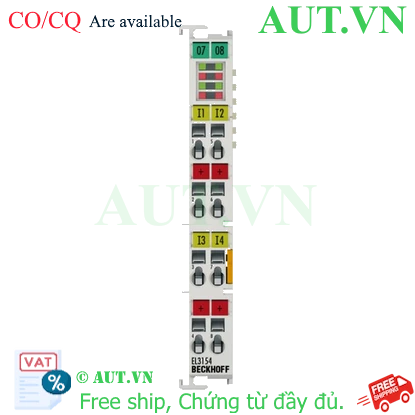

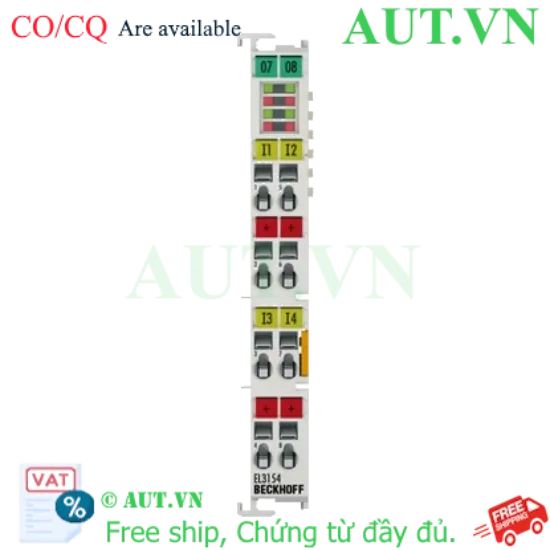

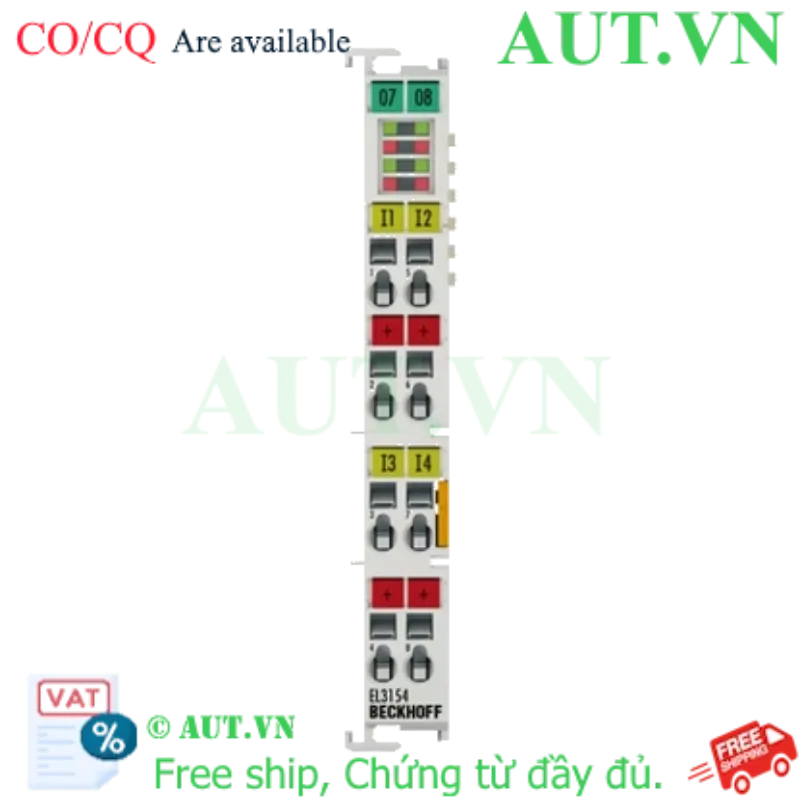

Giới thiệu về EL3154 Beckhoff EtherCAT Terminal

EL3154 là module đầu vào Analog (Analog Input Terminal) cao cấp thuộc hệ thống EtherCAT của hãng Beckhoff. Sản phẩm được thiết kế chuyên dụng để thu thập các tín hiệu dòng điện từ 4...20 mA với độ chính xác cực cao lên đến 16-bit. Với khả năng xử lý 4 kênh độc lập, EL3154 là giải pháp hoàn hảo cho các hệ thống tự động hóa công nghiệp yêu cầu độ tin cậy và tốc độ phản hồi nhanh chóng.

Điểm nổi bật của sản phẩm

Độ phân giải cao: Với 16-bit, EL3154 đảm bảo dữ liệu thu thập từ cảm biến cực kỳ chi tiết và chính xác.
Tốc độ xử lý vượt trội: Thời gian chuyển đổi chỉ khoảng 100 µs, giúp hệ thống phản ứng tức thì với các thay đổi của quy trình.
Tính năng lọc tín hiệu: Tích hợp các bộ lọc FIR/IIR có thể kích hoạt, giúp loại bỏ nhiễu tín hiệu hiệu quả trong môi trường công nghiệp phức tạp.
Độ bền công nghiệp: Thiết kế đạt chuẩn chống rung, chống va đập và khả năng miễn nhiễm EMC cao theo tiêu chuẩn quốc tế.

Lợi ích khi sử dụng EL3154 trong hệ thống của bạn

Tối ưu hóa không gian: Thiết kế module gọn nhẹ giúp tiết kiệm diện tích trong tủ điện.
Độ chính xác tuyệt đối: Giảm thiểu sai số đo lường (dưới ±0.3%), giúp kiểm soát quy trình sản xuất chính xác hơn.
Dễ dàng tích hợp: Hoạt động mượt mà trong mạng EtherCAT mà không cần cấu hình địa chỉ phức tạp.
An toàn và ổn định: Khả năng cách ly điện lên đến 500V bảo vệ hệ thống điều khiển trung tâm khỏi các xung điện đột ngột.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Số kênh đầu vào	4 kênh (Single-ended)
Công nghệ	Single-ended
Loại tín hiệu	Dòng điện (Current)
Dải dòng tín hiệu	4…20 mA
Đồng hồ phân tán (Distributed Clocks)	Có hỗ trợ
Điện trở nội (Typ.)	85 Ω + điện áp diode
Tần số giới hạn bộ lọc đầu vào	5 kHz
Độ bền điện môi (Max.)	30 V
Thời gian chuyển đổi	~ 100 µs
Độ phân giải	16 bit (bao gồm cả dấu)
Sai số đo lường	< ±0.3 % (so với giá trị toàn thang)
Cách ly điện	500 V (E-bus/điện áp tín hiệu)
Dòng tiêu thụ E-bus (Typ.)	130 mA
Độ rộng bit trong Process Image	Đầu vào: 16 byte
Cấu hình	Không yêu cầu thiết lập địa chỉ hay cấu hình
Tính năng đặc biệt	Process image nhỏ gọn, bộ lọc FIR/IIR tùy chỉnh, giám sát giá trị giới hạn
Trọng lượng	Khoảng 60 g
Nhiệt độ vận hành/lưu trữ	-25…+60 °C / -40…+85 °C
Độ ẩm tương đối	95 %, không ngưng tụ
Tiêu chuẩn chống rung/va đập	Tuân thủ EN 60068-2-6 / EN 60068-2-27
Khả năng miễn nhiễm/phát xạ EMC	Tuân thủ EN 61000-6-2 / EN 61000-6-4
Cấp bảo vệ / Vị trí lắp đặt	IP 20 / Có thể thay đổi
Chứng nhận	CE, UL, ATEX, IECEx, cFMus

Ứng dụng và Thiết bị tương thích

Ứng dụng: Sản phẩm thường được dùng để kết nối với các loại cảm biến áp suất, lưu lượng, nhiệt độ hoặc nồng độ sử dụng tín hiệu dòng điện 4-20mA trong các nhà máy hóa chất, thực phẩm, xử lý nước và sản xuất tự động.

Thiết bị tương thích: EL3154 hoạt động tốt nhất khi kết hợp với các bộ Coupler EtherCAT của Beckhoff (như dòng EK1100, EK1500) và các module I/O khác trong hệ sinh thái Beckhoff EtherCAT Terminals.
