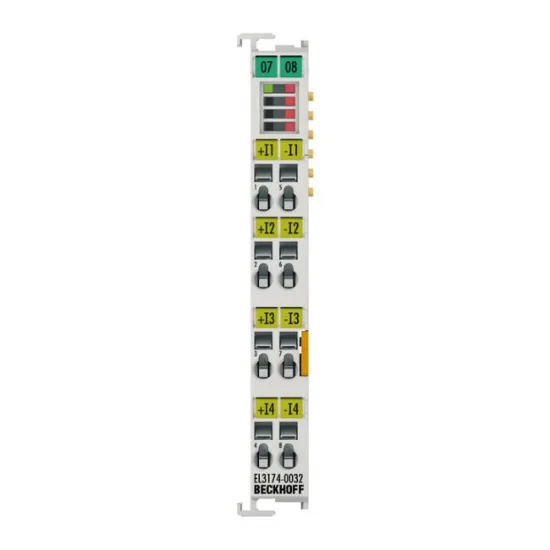

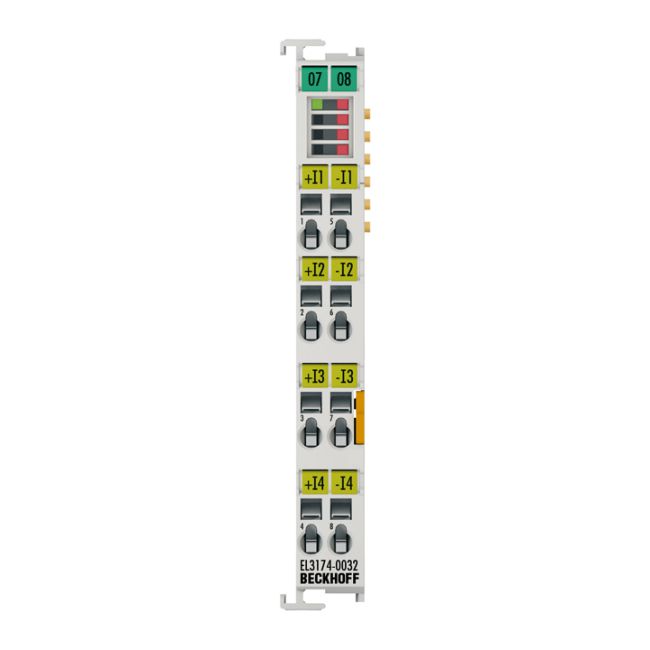

Beckhoff EL3174-0032 | EtherCAT Terminal 4 Kênh Analog Input (±3V, ±20mA)

Thương hiệu: Beckhoff
Mã sản phẩm (SKU): EL3174-0032
Loại thiết bị: EtherCAT Terminal - Module đầu vào Analog đa năng
Số kênh: 4 kênh đầu vào (Differential)
Dải đo: ±3 V và -20/0/+4…+20 mA
Độ phân giải: 16 bit
Tình trạng: Mới 100%, chính hãng
Bảo hành: 12 tháng chính hãng tại AUT VN
Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT

nhà chế tạo: Beckhoff

SKU: EL3174-0032

1.000 ₫

Số lượng:

Giới thiệu Module Beckhoff EL3174-0032

Beckhoff EL3174-0032 là module EtherCAT Terminal cao cấp được thiết kế để thu thập tín hiệu analog với độ chính xác cực cao. Với 4 kênh đầu vào đa năng, thiết bị cho phép đo lường linh hoạt cả điện áp (±3 V) và dòng điện (±20 mA). Đây là giải pháp tối ưu cho các hệ thống tự động hóa công nghiệp đòi hỏi sự ổn định, khả năng chống nhiễu tốt và tích hợp mượt mà vào mạng EtherCAT.

Điểm nổi bật của sản phẩm

Độ chính xác vượt trội: Độ phân giải 16-bit cùng khả năng lọc FIR/IIR giúp tín hiệu đầu vào cực kỳ ổn định và chuẩn xác.
Công nghệ Differential: Các kênh đầu vào sử dụng cấu trúc vi sai (differential) giúp giảm thiểu nhiễu điện từ, cực kỳ quan trọng trong môi trường công nghiệp.
Cách ly điện an toàn: Tích hợp cách ly điện 2500 V giữa các kênh và bus trường, bảo vệ hệ thống điều khiển khỏi các xung điện đột ngột.
Đa năng & Linh hoạt: Có thể cấu hình linh hoạt giữa dải điện áp và dòng điện, đáp ứng nhiều loại cảm biến khác nhau.
Hỗ trợ Distributed Clocks: Đảm bảo sự đồng bộ hóa thời gian cực cao (dưới 1 µs) cho các ứng dụng điều khiển chuyển động hoặc thu thập dữ liệu tốc độ cao.

Lợi ích khi sử dụng EL3174-0032 trong hệ thống

Việc sử dụng Beckhoff EL3174-0032 giúp doanh nghiệp tối ưu hóa chi phí vận hành nhờ khả năng thay thế nhiều loại module analog khác nhau chỉ với một thiết bị duy nhất. Với khả năng đo lường đa năng, bạn có thể dễ dàng kết nối với các loại cảm biến áp suất, nhiệt độ, hoặc lưu lượng, giúp hệ thống giám sát trở nên thông minh và linh hoạt hơn. Đặc biệt, với tiêu chuẩn bảo vệ IP20 và khả năng chống rung/sốc theo chuẩn EN 60068, sản phẩm đảm bảo hoạt động bền bỉ trong các môi trường sản xuất khắc nghiệt.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Số kênh đầu vào	4 kênh
Nguồn cấp	Thông qua E-bus
Công nghệ	Đầu vào vi sai (Differential), các kênh cách ly điện
Loại tín hiệu	Vi sai (Differential)
Độ chính xác đồng hồ phân tán	<< 1 µs
Điện trở nội	> 200 kΩ \| điển hình 85 Ω
Tần số giới hạn bộ lọc đầu vào	5 kHz
Thời gian chuyển đổi	Tối thiểu 150 µs
Dải đo danh định	-3…+3 V \| -20/0/+4…+20 mA
Dải đo kỹ thuật	-3.21…+3.21 V \| -21.47…+21.47 mA
Độ phân giải	16 bit (bao gồm dấu)
Sai số đo lường	< ±0.2 % (tại 25°C ±5°C)
Cách ly điện	Cách ly chức năng 2500 V
Tiêu thụ dòng điện E-bus	Điển hình 150 mA
Tính năng đặc biệt	Tham số hóa U/I, ExtendedRange, bộ lọc FIR/IIR có thể kích hoạt
Nhiệt độ vận hành/lưu trữ	-25…+60 °C / -40…+85 °C
Tiêu chuẩn bảo vệ	IP 20
Chứng chỉ/Phê duyệt	CE, UL, ATEX, DNV GL, IECEx, cFMus

Ứng dụng sản phẩm

Sản phẩm EL3174-0032 thường được sử dụng trong:

Hệ thống thu thập dữ liệu cảm biến (Data Acquisition).
Điều khiển quy trình công nghiệp (Process Control) yêu cầu độ chính xác cao.
Các ứng dụng đo lường tín hiệu dòng điện và điện áp trong nhà máy thông minh.
Kết hợp hoàn hảo với các bộ điều khiển PLC Beckhoff và các module EtherCAT khác để tạo thành hệ thống điều khiển vòng kín (Closed-loop control).
