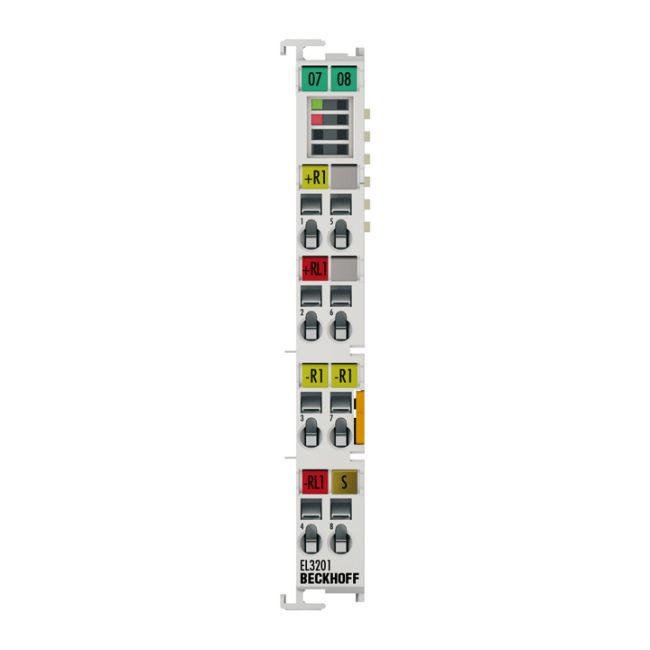

EL3201 Beckhoff | Module EtherCAT Đầu Vào Nhiệt Độ RTD (Pt100) 1 Kênh 16-bit
- **SKU:** EL3201
- **Hãng sản xuất:** Beckhoff
- **Loại thiết bị:** EtherCAT Terminal (Đầu vào analog nhiệt độ)
- **Cảm biến hỗ trợ:** RTD (Pt100, Pt200, Pt500, Pt1000...), Ni100, Ni120, Ni1000, KTY
- **Độ phân giải:** 16-bit (0.1 °C/digit)
- **Tình trạng:** Mới 100%
- **Bảo hành:** Chính hãng tại AUT VN
- **Chứng từ:** Đầy đủ CO/CQ, hóa đơn VAT
Giới thiệu về Module EtherCAT EL3201 Beckhoff
EL3201 là module đầu vào nhiệt độ chuyên dụng thuộc dòng EtherCAT Terminal của hãng Beckhoff. Được thiết kế để đo chính xác các loại cảm biến nhiệt độ RTD (như Pt100) và Ni, EL3201 cung cấp giải pháp đo lường nhiệt độ độ phân giải cao (16-bit) cho các hệ thống tự động hóa công nghiệp hiện đại. Với khả năng kết nối linh hoạt 2, 3 hoặc 4 dây, thiết bị này đảm bảo độ chính xác tối đa ngay cả trong môi trường đo lường khắt khe nhất.
Điểm nổi bật của sản phẩm
- Độ chính xác cực cao: Độ phân giải 16-bit cho phép theo dõi biến thiên nhiệt độ nhỏ nhất (0.1 °C mỗi bước).
- Công nghệ kết nối linh hoạt: Hỗ trợ cấu hình kết nối 2-wire, 3-wire và 4-wire (mặc định là 2-wire), giúp tối ưu hóa việc lắp đặt với mọi loại cảm biến.
- Dải đo rộng: Đáp ứng dải nhiệt độ từ -200 °C đến +850 °C đối với cảm biến Pt, phù hợp cho nhiều ứng dụng từ thực phẩm đến luyện kim.
- Tích hợp bộ lọc kỹ thuật số: Giúp loại bỏ nhiễu tín hiệu, đảm bảo dữ liệu đầu vào ổn định và tin cậy.
Lợi ích khi sử dụng EL3201 trong hệ thống của bạn
- Tối ưu hóa hiệu suất: Tốc độ chuyển đổi nhanh và khả năng tích hợp mượt mà vào hệ thống EtherCAT giúp giảm độ trễ điều khiển.
- Tiết kiệm chi phí: Khả năng tương thích với nhiều loại cảm biến (Pt, Ni, KTY) giúp giảm sự phụ thuộc vào một loại cảm biến duy nhất.
- Độ bền công nghiệp: Thiết kế đạt chuẩn EMC và khả năng chống rung/sốc, hoạt động ổn định trong môi trường nhà máy khắc nghiệt.
Thông số kỹ thuật chi tiết (Technical Data)
| Thông số kỹ thuật | Chi tiết EL3201 |
|---|
| Số lượng đầu vào | 1 kênh |
| Nguồn cấp | Thông qua E-bus |
| Công nghệ đo | 2-wire, 3-wire, 4-wire (Mặc định: 2-wire) |
| Loại cảm biến hỗ trợ | Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, cảm biến điện trở (biến trở), cảm biến KTY |
| Độ phân giải | 0.1 °C mỗi bước (digit) |
| Thời gian chuyển đổi | Khoảng 24 ms (mặc định), có thể cấu hình từ 4…500 ms |
| Dải nhiệt độ đo | -200…+850 °C (Cảm biến Pt); -60…+250 °C (Cảm biến Ni) |
| Sai số đo | < ±0.5 °C đối với cảm biến Pt |
| Cách điện điện tử | 500 V (E-bus/điện áp tín hiệu) |
| Dòng điện tiêu thụ E-bus | Điển hình 190 mA |
| Độ rộng bit trong Process Image | 1 x 32 bit RTD input |
| Tính năng đặc biệt | Tích hợp bộ lọc kỹ thuật số, giám sát giá trị giới hạn, công nghệ kết nối thay đổi linh hoạt |
| Khả năng chống nhiễu EMC | Tuân thủ tiêu chuẩn EN 61000-6-2/EN 61000-6-4 |
| Kháng rung/sốc | Tuân thủ tiêu chuẩn EN 60068-2-6/EN 60068-2-27 |
| Cấp bảo vệ/Vị trí lắp đặt | IP 20/Lắp đặt linh hoạt |
| Chứng nhận | CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
Ứng dụng và Khả năng tương thích
Ứng dụng: EL3201 được ứng dụng rộng rãi trong các hệ thống kiểm soát nhiệt độ chính xác như: Lò nung, dây chuyền sản xuất thực phẩm, hệ thống HVAC công nghiệp, và các quy trình hóa chất yêu cầu giám sát nhiệt độ liên tục.
Sản phẩm sử dụng chung: EL3201 hoạt động tốt nhất khi kết hợp với các thiết bị trong hệ sinh thái Beckhoff như:
- Bộ coupler EtherCAT (ví dụ: EK1100).
- Các module đầu ra/đầu vào khác của Beckhoff để hoàn thiện hệ thống điều khiển qua TwinCAT.
Hướng dẫn sử dụng cơ bản
- Lắp đặt module EL3201 lên thanh bus (E-bus) của hệ thống EtherCAT.
- Kết nối cảm biến RTD (Pt100/Ni...) vào các chân đấu nối theo sơ đồ 2, 3 hoặc 4 dây tùy loại cảm biến.
- Cấu hình thông số module thông qua phần mềm TwinCAT (thiết lập kiểu dây, dải đo, bộ lọc).
- Kiểm tra giá trị nhiệt độ thực tế trên hệ thống giám sát.
Để được tư vấn kỹ thuật chuyên sâu, quý khách vui lòng liên hệ AUT VN.
