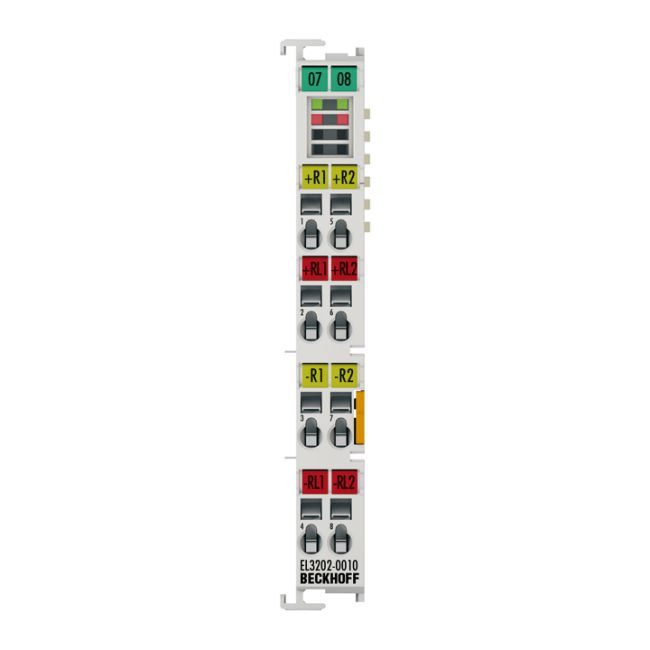

Beckhoff EL3202-0010 | Module EtherCAT Đo Nhiệt Độ RTD (Pt100) 2 Kênh Độ Chính Xác Cao
- Thương hiệu: Beckhoff
- Model: EL3202-0010
- Loại thiết bị: EtherCAT Terminal đo nhiệt độ RTD (Pt100, Pt1000, Ni...)
- Số kênh: 02 kênh đầu vào analog
- Độ phân giải: 16-bit (High-precision)
- Công nghệ kết nối: 4-wire (4 dây) giúp tăng độ chính xác
- Tình trạng: Mới 100%, đầy đủ chứng từ CO/CQ, hóa đơn VAT
- Bảo hành: Chính hãng tại AUT VN
Giới thiệu về Beckhoff EL3202-0010
Beckhoff EL3202-0010 là module EtherCAT Terminal chuyên dụng dùng để đo nhiệt độ với độ chính xác cực cao. Được thiết kế để làm việc với các loại cảm biến RTD (như Pt100, Pt1000) và các cảm biến Nickel (Ni), thiết bị này cung cấp giải pháp đo lường tin cậy trong các môi trường công nghiệp khắt khe. Với khả năng xử lý 2 kênh độc lập và độ phân giải 16-bit, EL3202-0010 đảm bảo mọi biến động nhiệt độ nhỏ nhất đều được ghi nhận chính xác.
Điểm nổi bật của sản phẩm
- Độ chính xác vượt trội: Nhờ công nghệ 4 dây và bộ lọc kỹ thuật số tích hợp, sai số đo lường cực thấp (< ±0.1 °C).
- Khả năng tương thích rộng: Hỗ trợ đa dạng các loại cảm biến từ Pt100, Pt200 đến các loại cảm biến Ni và thậm chí là đo điện trở (biến trở).
- Hiệu suất EtherCAT: Tích hợp mượt mà vào hệ thống điều khiển EtherCAT, đảm bảo tốc độ truyền dữ liệu và tính đồng bộ cao.
- Thiết kế bền bỉ: Đáp ứng các tiêu chuẩn khắt khe về chống nhiễu điện từ (EMC) và khả năng chống rung lắc, va đập.
Lợi ích khi sử dụng EL3202-0010
Việc đầu tư vào Beckhoff EL3202-0010 giúp doanh nghiệp tối ưu hóa quy trình kiểm soát nhiệt độ trong các dây chuyền sản xuất thực phẩm, hóa chất hoặc dược phẩm. Độ chính xác cao giúp giảm thiểu sai số sản phẩm, từ đó tiết kiệm chi phí nguyên vật liệu và nâng cao chất lượng đầu ra. Ngoài ra, khả năng giám sát giá trị giới hạn (limit value monitoring) giúp hệ thống cảnh báo kịp thời, ngăn ngừa các rủi ro cháy nổ hoặc hỏng hóc thiết bị.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Chi tiết sản phẩm EL3202-0010 |
|---|
| Số lượng đầu vào | 2 kênh |
| Nguồn cấp | Thông qua E-bus |
| Công nghệ đo | 4 dây (4-wire) |
| Loại cảm biến hỗ trợ | Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, đo điện trở (biến trở), cảm biến KTY |
| Phương pháp kết nối | 4 dây |
| Dải đo nhiệt độ | -200…+850 °C (Cảm biến Pt); -60…+250 °C (Cảm biến Ni); -200…+320 °C (Độ chính xác cao) |
| Độ phân giải | 0.01 °C trên mỗi digit |
| Thời gian chuyển đổi | Mặc định ~85 ms, có thể cấu hình từ 2…800 ms |
| Sai số đo lường | < ±0.1 °C tại 40 °C môi trường (kết nối 4 dây, Pt100, bộ lọc 50 Hz) |
| Cách ly điện | 500 V (E-bus/điện áp tín hiệu) |
| Dòng tiêu thụ E-bus | Điển hình 190 mA |
| Độ rộng bit trong Process Image | 2 x 32 bit RTD input |
| Tính năng đặc biệt | Bộ lọc kỹ thuật số tích hợp, giám sát giá trị giới hạn, công nghệ kết nối linh hoạt |
| Nhiệt độ vận hành/lưu trữ | -25…+60 °C / -40…+85 °C |
| Tiêu chuẩn bảo vệ | IP 20 |
| Chứng chỉ | CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
Hướng dẫn sử dụng và Ứng dụng
Ứng dụng: Sản phẩm lý tưởng cho các hệ thống điều khiển nhiệt độ chính xác trong phòng thí nghiệm, lò nhiệt công nghiệp, hệ thống xử lý hóa chất và các dây chuyền sản xuất tự động hóa đòi hỏi tiêu chuẩn an toàn cao.
Hướng dẫn lắp đặt: Sản phẩm được lắp đặt trực tiếp lên thanh bus (E-bus) của hệ thống Beckhoff EtherCAT. Cần đảm bảo kết nối dây cảm biến đúng sơ đồ 4 dây để đạt được độ chính xác tối ưu. Người dùng có thể cấu hình các thông số qua phần mềm TwinCAT để điều chỉnh thời gian chuyển đổi và bộ lọc phù hợp với nhu cầu thực tế.
Sản phẩm tương thích
EL3202-0010 hoạt động tốt nhất khi kết hợp với các bộ điều khiển Beckhoff (CX series, CP series) và các module EtherCAT khác của Beckhoff để tạo thành một hệ thống điều khiển hoàn chỉnh.
