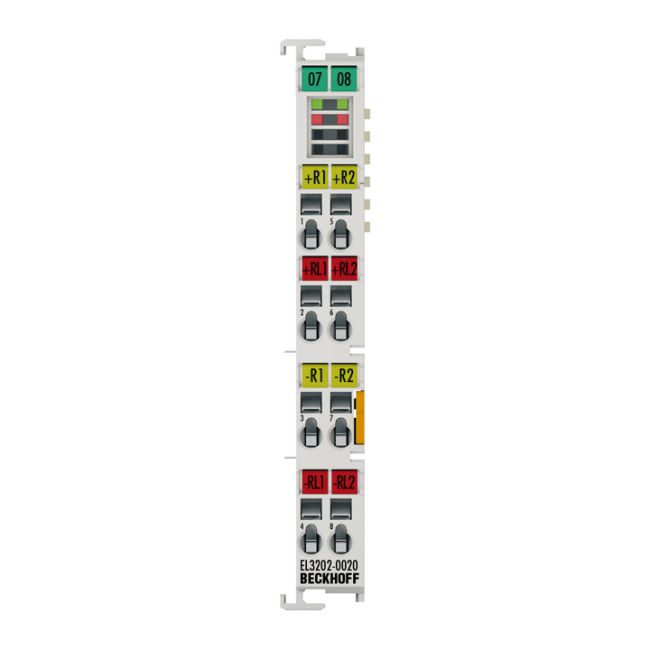

Module EL3202-0020 Beckhoff - EtherCAT Terminal 2 Kênh Analog Input RTD (Pt100) Độ Chính Xác Cao

Mã sản phẩm: EL3202-0020
Hãng sản xuất: Beckhoff (Đức)
Chức năng: Thu thập tín hiệu nhiệt độ RTD (Pt100, Pt200, Pt500, Pt1000...)
Số kênh: 2 kênh analog input, độ phân giải 16-bit
Đặc điểm: Hiệu chuẩn sẵn tại nhà máy (Factory Calibrated), độ chính xác cực cao
Tình trạng: Mới 100%, đầy đủ CO/CQ, hóa đơn VAT
Bảo hành: Chính hãng 12 tháng

Mua Ngay:

nhà chế tạo: Beckhoff

SKU: EL3202-0020

1.000 ₫

Số lượng:

Giới thiệu về Module EL3202-0020 Beckhoff

EL3202-0020 là một terminal EtherCAT chuyên dụng từ Beckhoff, được thiết kế để đo nhiệt độ với độ chính xác cực cao thông qua các cảm biến RTD (Resistance Temperature Detectors). Với khả năng xử lý 2 kênh analog input và độ phân giải 16-bit, sản phẩm này là lựa chọn hàng đầu cho các hệ thống điều khiển công nghiệp yêu cầu giám sát nhiệt độ khắt khe.

Điểm nổi bật của EL3202-0020

Độ chính xác vượt trội: Được hiệu chuẩn sẵn tại nhà máy, giúp giảm thiểu sai số và thời gian thiết lập tại công trình.
Công nghệ 4 dây (4-wire): Loại bỏ ảnh hưởng của điện trở dây dẫn, đảm bảo kết quả đo chính xác tuyệt đối ngay cả với khoảng cách truyền tải xa.
Tương thích đa dạng: Hỗ trợ nhiều loại cảm biến như Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 và các cảm biến KTY.
Tích hợp mượt mà: Hoạt động trên chuẩn EtherCAT, cho phép truyền tải dữ liệu thời gian thực với tốc độ cao về PLC.

Lợi ích khi sử dụng sản phẩm

Tối ưu hóa vận hành: Theo dõi chính xác nhiệt độ giúp ngăn ngừa sự cố quá nhiệt, bảo vệ máy móc và nâng cao chất lượng sản phẩm đầu ra.
Tiết kiệm chi phí: Việc hiệu chuẩn sẵn từ nhà máy giúp doanh nghiệp không cần đầu tư thêm thiết bị hiệu chuẩn phức tạp.
Độ tin cậy cao: Đạt các tiêu chuẩn khắt khe về EMC và chống rung lắc, phù hợp cho môi trường công nghiệp nặng.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết (EL3202-0020)
Số kênh đầu vào	2 kênh
Nguồn cấp	Thông qua E-bus
Công nghệ kết nối	4 dây (4-wire)
Tần số giới hạn bộ lọc đầu vào	Điển hình 1 kHz
Loại cảm biến hỗ trợ	Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, đo điện trở (ví dụ: biến trở 10 Ω…1/4 kΩ), cảm biến KTY
Dải đo nhiệt độ	-200…+850 °C (cảm biến Pt); -60…+250 °C (cảm biến Ni); -200…+320 °C (độ chính xác cao)
Độ phân giải	0.01 °C mỗi digit
Thời gian chuyển đổi	Mặc định khoảng 85 ms, có thể cấu hình từ 2…800 ms
Dòng đo	< 0.5 mA (phụ thuộc tải)
Sai số đo lường	< ±0.1 °C tại nhiệt độ môi trường 40 °C, kết nối 4 dây, cảm biến Pt100 (dải đo -200…+320 °C) và bộ lọc 50 Hz
Chứng chỉ hiệu chuẩn	Hiệu chuẩn sẵn tại nhà máy (Factory Calibrated)
Cách ly điện	500 V (E-bus/điện áp tín hiệu)
Tiêu thụ dòng điện E-bus	Điển hình 190 mA
Độ rộng bit trong ảnh tiến trình	2 x 32 bit RTD input
Tính năng đặc biệt	Tích hợp bộ lọc kỹ thuật số, giám sát giá trị giới hạn, công nghệ kết nối thay đổi được
Trọng lượng	Khoảng 60 g
Nhiệt độ vận hành/lưu trữ	0…+55 °C / -25…+85 °C
Độ ẩm tương đối	95 %, không ngưng tụ
Tiêu chuẩn EMC	Tuân thủ EN 61000-6-2 / EN 61000-6-4
Khả năng chống rung/sốc	Tuân thủ EN 60068-2-6 / EN 60068-2-27
Cấp bảo vệ/Vị trí lắp đặt	IP 20 / Linh hoạt
Chứng nhận/Đánh giá	CE, UL, ATEX
Ký hiệu Ex	II 3 G Ex nA IIC T4 Gc

Hướng dẫn sử dụng và Lắp đặt

Lắp đặt: Gắn module EL3202-0020 vào hệ thống coupling (ví dụ EK1100) thông qua ngàm cài tiêu chuẩn của Beckhoff.
Đấu nối: Sử dụng sơ đồ đấu nối 4 dây để đạt được độ chính xác cao nhất cho cảm biến Pt100.
Cấu hình: Thiết lập thông số dải đo và bộ lọc trong phần mềm TwinCAT của Beckhoff để tối ưu hóa việc thu thập dữ liệu.

Sản phẩm sử dụng chung

Để hệ thống hoạt động hoàn chỉnh, EL3202-0020 thường được sử dụng cùng với:

EtherCAT Coupler: EK1100, EK1110 (để kết nối toàn bộ terminal với mạng EtherCAT).
Cảm biến nhiệt độ: Các loại đầu dò RTD Pt100, Pt1000 chính hãng.
Bộ nguồn: Nguồn 24V DC cho hệ thống điều khiển.
