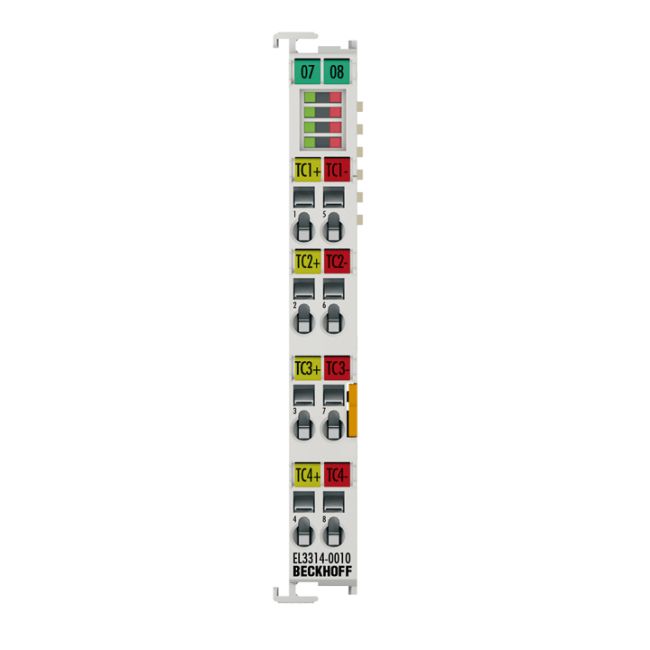

Beckhoff EL3314-0010 | EtherCAT Terminal 4 Kênh Đo Nhiệt Độ Thermocouple 24-bit Chính Xác Cao
- Thương hiệu: Beckhoff
- Mã sản phẩm: EL3314-0010
- Loại thiết bị: EtherCAT Terminal (Module đầu vào Analog)
- Số kênh: 4 kênh đầu vào nhiệt độ
- Công nghệ: Đo cặp nhiệt điện (Thermocouple) đa dạng loại (K, J, T, E, R, S...)
- Độ phân giải: 24-bit siêu cao cấp
- Tình trạng: Mới 100%, chính hãng
- Phụ kiện đi kèm: Đầy đủ chứng từ CO/CQ, hóa đơn VAT
Giới thiệu sản phẩm Beckhoff EL3314-0010
Trong các hệ thống tự động hóa công nghiệp đòi hỏi sự chính xác tuyệt đối về kiểm soát nhiệt độ, Beckhoff EL3314-0010 là giải pháp hàng đầu. Đây là module EtherCAT Terminal chuyên dụng với 4 kênh đầu vào analog, được thiết kế để đo nhiệt độ từ các loại cặp nhiệt điện (thermocouple) với độ phân giải lên đến 24-bit. Thiết bị đảm bảo tính ổn định và độ chính xác cực cao, giúp tối ưu hóa quy trình sản xuất và bảo vệ thiết bị trong các môi trường khắc nghiệt.
Điểm nổi bật của EL3314-0010
- Độ chính xác vượt trội: Với độ phân giải 24-bit, module cung cấp khả năng đọc dữ liệu cực kỳ chi tiết, giảm thiểu sai số trong các ứng dụng cần kiểm soát nhiệt độ khắt khe.
- Khả năng tương thích cao: Hỗ trợ hầu hết các loại cặp nhiệt điện phổ biến hiện nay như Type B, C, E, J, K, L, N, R, S, T, U.
- Tính năng an toàn: Tích hợp khả năng phát hiện đứt dây (wire break detection) trên từng kênh, giúp hệ thống cảnh báo tức thì khi có sự cố cảm biến.
- Tốc độ EtherCAT: Tận dụng tối đa băng thông của giao thức EtherCAT, giúp việc truyền tải dữ liệu nhiệt độ diễn ra tức thời và đồng bộ.
Lợi ích khi sử dụng sản phẩm
Việc đầu tư vào Beckhoff EL3314-0010 mang lại những lợi ích kinh tế và kỹ thuật rõ rệt:
- Tối ưu hóa quy trình: Giảm thiểu sản phẩm lỗi nhờ kiểm soát nhiệt độ chính xác trong quá trình sản xuất.
- Tiết kiệm chi phí: Một module có thể thay thế nhiều thiết bị đo khác nhau nhờ khả năng hỗ trợ đa dạng loại thermocouple.
- Độ bền công nghiệp: Thiết kế chuẩn IP20, khả năng chống rung và nhiễu điện từ (EMC) cao, phù hợp với môi trường nhà máy nặng.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Chi tiết |
|---|
| Số kênh đầu vào | 4 kênh |
| Công nghệ đo | Đo nhiệt độ cặp nhiệt điện (Thermocouple) |
| Phương pháp kết nối | 2 dây (2-wire) |
| Loại tín hiệu | Vi sai (Differential) |
| Các loại Thermocouple hỗ trợ | Type B, C, E, J, K, L, N, R, S, T, U (Mặc định: Type K) |
| Độ không đảm bảo phép đo (Nhiệt độ) | Tại 23°C: Type K: ±1.6°C; Type J: ±1.6°C; Type T: ±1.6°C... (Xem tài liệu chi tiết) |
| Đo điện áp | ±78 mV |
| Độ phân giải | 24 bit (Có thể tùy chỉnh: 0.1/0.01/0.001 °C mỗi digit hoặc 10 nV mỗi digit) |
| Tần số lọc đầu vào | Điển hình 1 kHz |
| Thời gian chuyển đổi | Khoảng 1.6 s đến 5 ms (tùy cấu hình và bộ lọc) |
| Nguồn cấp | Thông qua E-bus |
| Dòng điện tiêu thụ (E-bus) | Điển hình 200 mA |
| Cách ly điện | 500 V (E-bus/điện áp tín hiệu) |
| Tính năng đặc biệt | Phát hiện đứt dây từng kênh, bù điểm lạnh nội bộ và bên ngoài, bộ lọc firmware có thể điều chỉnh |
| Nhiệt độ vận hành/lưu trữ | 0…+55 °C / -25…+85 °C |
| Tiêu chuẩn bảo vệ | IP 20 |
| Chứng nhận | CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
Hướng dẫn sử dụng và Ứng dụng
Ứng dụng: Sản phẩm lý tưởng cho các hệ thống lò nung nhiệt độ cao, quy trình xử lý hóa chất, kiểm soát nhiệt độ trong ngành thực phẩm, dược phẩm và các hệ thống điều khiển quy trình tự động hóa phức tạp.
Hướng dẫn lắp đặt: EL3314-0010 được lắp đặt trực tiếp trên thanh bus (E-bus) của các bộ điều khiển Beckhoff (như dòng CX hoặc CP). Cần đảm bảo kết nối dây cáp cặp nhiệt điện đúng cực tính và kiểm tra cấu hình phần mềm qua TwinCAT để thiết lập loại thermocouple mong muốn.
Sản phẩm tương thích: Sử dụng tốt nhất khi kết hợp cùng các dòng bộ điều khiển Beckhoff EtherCAT Controller (CX Series), các module EtherCAT I/O khác của Beckhoff để tạo thành hệ thống điều khiển hoàn chỉnh.
