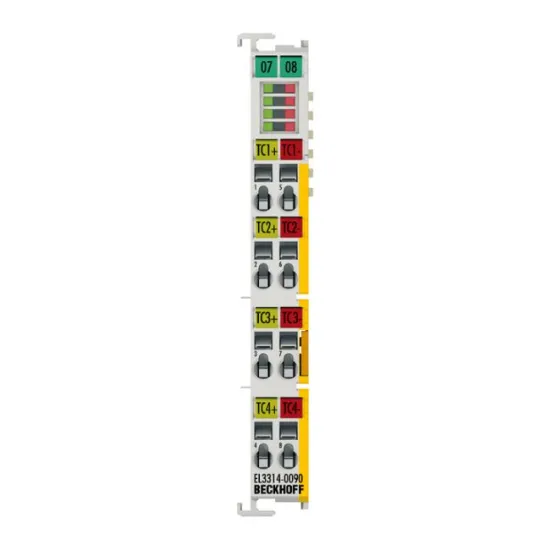

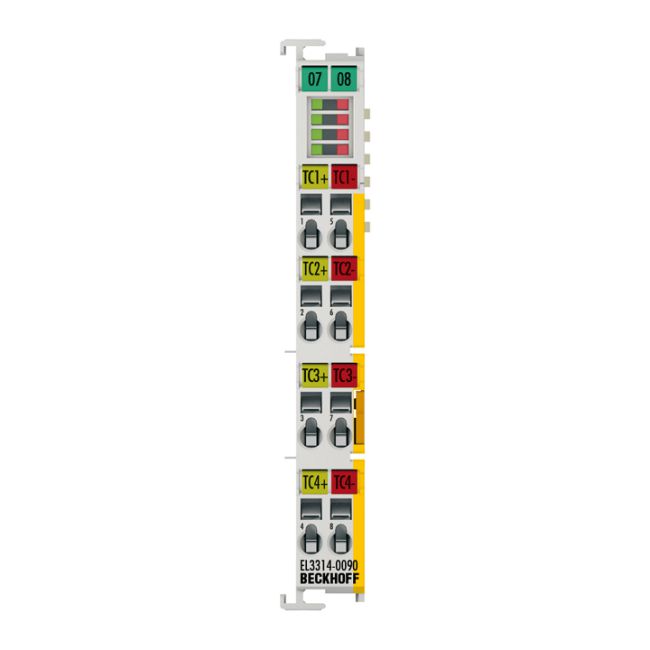

Beckhoff EL3314-0090 | Module EtherCAT Đo Nhiệt Độ Thermocouple 4 Kênh (TwinSAFE SC)

Thương hiệu: Beckhoff
Mã sản phẩm: EL3314-0090
Loại module: EtherCAT Terminal, 4 kênh đầu vào tương tự (Analog Input)
Chức năng: Đo nhiệt độ qua cặp nhiệt điện (Thermocouple) với độ phân giải 16-bit
Tính năng an toàn: Tích hợp chuẩn TwinSAFE SC
Tình trạng: Mới 100%, chính hãng
Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT
Bảo hành: Chính hãng 12 tháng tại AUT VN

nhà chế tạo: Beckhoff

SKU: EL3314-0090

1.000 ₫

Số lượng:

Giới thiệu về Beckhoff EL3314-0090

EL3314-0090 là module terminal EtherCAT cao cấp từ hãng Beckhoff, được thiết kế chuyên dụng để đo nhiệt độ với độ chính xác cực cao thông qua các loại cặp nhiệt điện (thermocouple). Với khả năng xử lý 4 kênh độc lập và tích hợp tính năng an toàn TwinSAFE SC, sản phẩm này là giải pháp hoàn hảo cho các hệ thống tự động hóa yêu cầu khắt khe về cả độ tin cậy và an toàn vận hành.

Điểm nổi bật của sản phẩm

Độ chính xác vượt trội: Độ phân giải 16-bit cho phép theo dõi biến thiên nhiệt độ cực nhỏ, đảm bảo kiểm soát quy trình tối ưu.
Hỗ trợ đa dạng loại Thermocouple: Tương thích với nhiều loại cặp nhiệt điện phổ biến như Type B, C, E, J, K, L, N, R, S, T, U.
Tính năng TwinSAFE SC: Tích hợp khả năng an toàn, giúp giám sát nhiệt độ trong các ứng dụng đòi hỏi tiêu chuẩn an toàn cao (Safety-critical).
Khả năng phát hiện lỗi: Tự động phát hiện đứt dây (wire break detection) trên từng kênh, giúp giảm thiểu rủi ro trong sản xuất.
Kết nối EtherCAT: Tốc độ truyền thông nhanh, đồng bộ hóa cao với hệ thống điều khiển Beckhoff.

Lợi ích khi sử dụng EL3314-0090

Việc trang bị EL3314-0090 giúp doanh nghiệp nâng cao hiệu suất quản lý nhiệt độ trong các dây chuyền sản xuất công nghiệp. Sản phẩm giúp giảm thiểu sai số, tối ưu hóa năng lượng và đặc biệt là tăng cường tính an toàn cho hệ thống nhờ chuẩn TwinSAFE SC, từ đó ngăn ngừa các sự cố cháy nổ hoặc quá nhiệt gây thiệt hại về tài sản và con người.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Số lượng đầu vào	4 kênh
Công nghệ đo	Đo nhiệt độ (Cặp nhiệt điện - TC)
Phương thức kết nối	2 dây (2-wire)
Loại tín hiệu	Vi sai (Differential)
Loại Thermocouple hỗ trợ	Type B, C, E, J, K, L, N, R, S, T, U (Mặc định: Type K)
Độ không đảm bảo đo (nhiệt độ)	Tùy thuộc loại Type (Ví dụ Type K: ±3°C tại 23°C môi trường)
Đo điện áp	±30/±60/±75 mV
Độ phân giải	16 bit (Có thể điều chỉnh: 0.1/0.01 °C hoặc 1/2/4 µV mỗi digit)
Thời gian chuyển đổi	Khoảng 2.5 s đến 20 ms (Tùy cấu hình bộ lọc)
Nguồn cấp	Thông qua E-bus
Dòng tiêu thụ E-bus	Điển hình 200 mA
Cách ly điện	500 V (E-bus/điện áp tín hiệu)
Tính năng đặc biệt	Phát hiện đứt dây từng kênh, điểm nối lạnh trong/ngoài, bộ lọc firmware tùy chỉnh, TwinSAFE SC
Nhiệt độ vận hành	-25…+60 °C
Cấp bảo vệ	IP 20
Chứng chỉ	CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc)

Ứng dụng sản phẩm

Module Beckhoff EL3314-0090 được ứng dụng rộng rãi trong các lĩnh vực:

Kiểm soát nhiệt độ trong lò nung, lò luyện kim.
Giám sát nhiệt độ trong các quy trình hóa chất, thực phẩm yêu cầu an toàn cao.
Hệ thống HVAC và quản lý năng lượng công nghiệp.
Các ứng dụng cần tích hợp chức năng an toàn (Safety) theo tiêu chuẩn TwinSAFE.

Khả năng tương thích

Sản phẩm sử dụng chung hệ sinh thái Beckhoff EtherCAT. Để hoạt động, module này cần được lắp đặt trên thanh E-bus cùng với các module đầu vào/đầu ra EtherCAT khác và kết nối với bộ điều khiển chính (như CX series hoặc PC-based control).

Hướng dẫn lắp đặt và sử dụng

Lắp đặt module vào thanh Rail của hệ thống EtherCAT Terminal.
Kết nối các đầu dây cặp nhiệt điện vào các terminal tương ứng theo sơ đồ đấu nối 2 dây.
Cấu hình thông số (loại Thermocouple, bộ lọc, độ phân giải) thông qua phần mềm TwinCAT.
Kiểm tra trạng thái hoạt động và các cảnh báo đứt dây trên phần mềm quản lý.
