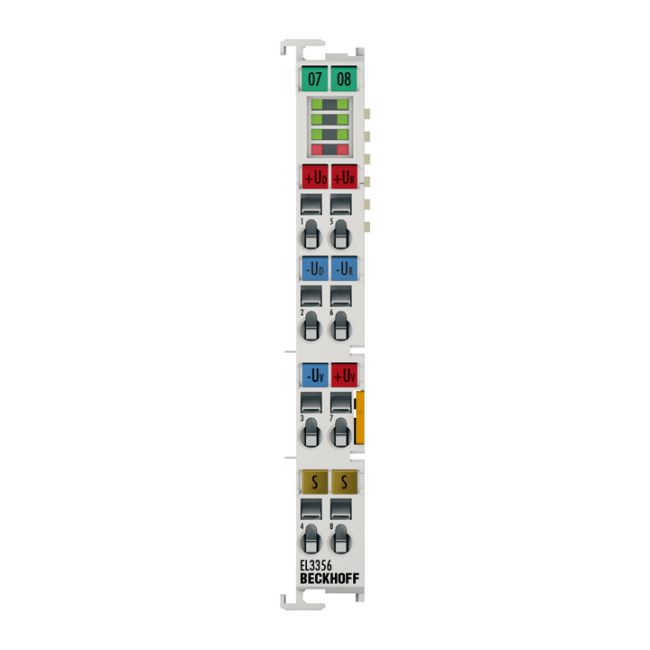

Module Beckhoff EL3356 | EtherCAT Terminal 1-Channel Analog Input, Đo Cầu Điện Trở (Measuring Bridge)
- Thương hiệu: Beckhoff
- Mã sản phẩm: EL3356
- Loại thiết bị: EtherCAT Terminal, Analog Input 1 kênh
- Công nghệ: Đo cầu điện trở (Measuring bridge), Strain gauge
- Độ phân giải: 16 bit
- Tình trạng: Mới 100%, chính hãng
- Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT
- Bảo hành: Chính hãng tại AUT VN
Giới thiệu về Module Beckhoff EL3356
Beckhoff EL3356 là giải pháp đầu vào analog chuyên dụng cao cấp trong hệ thống điều khiển EtherCAT. Thiết bị được thiết kế đặc biệt để đo lường các tín hiệu từ cầu điện trở (resistor bridge) và cảm biến biến dạng (strain gauge) với độ chính xác cực cao. Với độ phân giải 16-bit, EL3356 giúp chuyển đổi các thay đổi cực nhỏ về điện trở thành dữ liệu số tin cậy, phục vụ cho các ứng dụng đo lường áp suất, lực hoặc trọng lượng trong công nghiệp.
Điểm nổi bật của sản phẩm
- Độ chính xác vượt trội: Khả năng xử lý tín hiệu vi sai (differential) giúp giảm nhiễu tối đa, đảm bảo sai số đo lường cực thấp (< ±0.01%).
- Tích hợp tính năng thông minh: Hỗ trợ tự hiệu chuẩn (self-calibration), bộ lọc động (dynamic filters) và bộ trung bình bốn lần (quadruple averager) giúp ổn định dữ liệu đầu ra.
- Thiết kế tối ưu: Kích thước nhỏ gọn, lắp đặt trực tiếp trên thanh E-bus của Beckhoff, tiết kiệm không gian tủ điện.
- Độ bền công nghiệp: Khả năng chống rung, chống sốc và tuân thủ các tiêu chuẩn EMC khắt khe, hoạt động ổn định trong môi trường khắc nghiệt.
Lợi ích khi sử dụng Beckhoff EL3356
Việc lựa chọn EL3356 giúp doanh nghiệp tối ưu hóa quy trình giám sát tải trọng và áp suất. Thay vì sử dụng các bộ chuyển đổi rời rạc, việc tích hợp module EtherCAT này giúp hệ thống trở nên đồng bộ, giảm thiểu độ trễ truyền thông và nâng cao khả năng quản lý dữ liệu thời gian thực, từ đó giảm thiểu rủi ro sai lệch trong sản xuất.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Số đầu vào | 2 đầu vào, cho 1 cầu điện trở công nghệ full bridge |
| Nguồn cấp | Qua E-bus |
| Công nghệ đo | Cầu điện trở, cảm biến biến dạng (strain gauge) |
| Loại tín hiệu | Vi sai (differential) |
| Dải đo điện áp UD | Tối đa ±27 mV |
| Dải đo điện áp UREF | Tối đa ±13.8 V |
| Điện trở nội | > 200 kΩ (UREF), > 1 MΩ (UD) |
| Tần số cắt bộ lọc đầu vào | 10 kHz low pass (-3 dB) |
| Tốc độ chuyển đổi | 100…4 mẫu/giây (Thời gian chuyển đổi 10…250 ms) |
| Độ phân giải | 16 bit (Hiển thị 32 bit) |
| Sai số đo lường | < ±0.01 % (tính toán theo giá trị tải cuối cùng) |
| Tính năng đặc biệt | Tự hiệu chuẩn, bộ trung bình bốn lần, bộ lọc động |
| Nhiệt độ vận hành | 0…+55 °C |
| Tiêu chuẩn bảo vệ | IP 20 |
| Chứng nhận | CE, UL, ATEX, IECEx |
Ứng dụng sản phẩm
Sản phẩm EL3356 được ứng dụng rộng rãi trong các lĩnh vực:
- Hệ thống cân điện tử, đo trọng lượng trong sản xuất thực phẩm và hóa chất.
- Giám sát lực ép, lực căng trong các dây chuyền đóng gói.
- Đo áp suất thủy lực và khí nén sử dụng cảm biến strain gauge.
- Kiểm soát độ biến dạng vật liệu trong các thử nghiệm cơ tính.
Sản phẩm tương thích
Module Beckhoff EL3356 hoạt động hoàn hảo khi kết hợp với hệ sinh thái EtherCAT của Beckhoff, bao gồm các bộ điều khiển CX series, các module đầu vào/đầu ra kỹ thuật số và các module analog khác để tạo thành một hệ thống tự động hóa hoàn chỉnh.
Liên hệ ngay với AUT VN để được tư vấn kỹ thuật chuyên sâu và nhận báo giá tốt nhất cho dòng sản phẩm Beckhoff.
