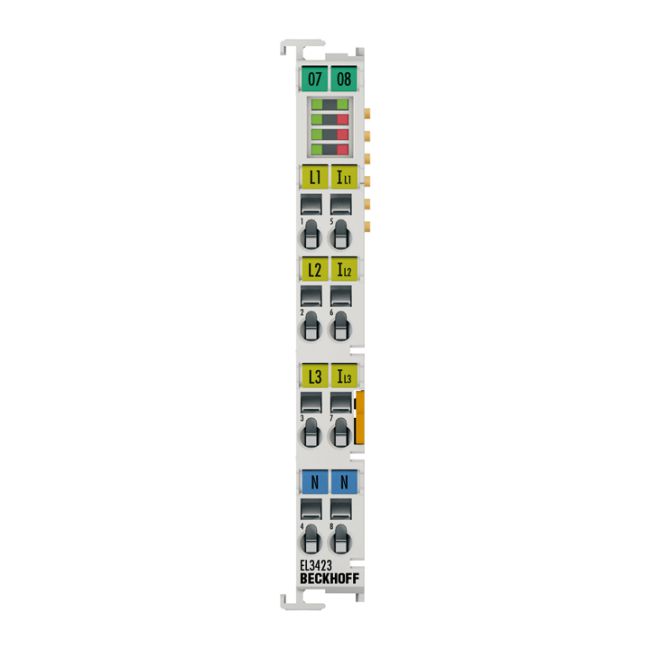

Beckhoff EL3423 | EtherCAT Terminal Đo Điện Năng 3 Pha, 480V AC/DC | AUT VN

SKU: EL3423
Hãng sản xuất: Beckhoff
Loại thiết bị: EtherCAT Terminal đo điện năng 3 kênh
Công nghệ: Đo năng lượng 3 pha (3-phase energy measurement)
Độ phân giải: 24 bit
Điện áp đo: Tối đa 480 V AC/DC
Dòng điện đo: Tối đa 1 A (thông qua biến dòng)
Tình trạng: Mới 100%, chính hãng
Bảo hành: Chính hãng tại AUT VN
Chứng từ: CO/CQ đầy đủ, hóa đơn VAT

nhà chế tạo: Beckhoff

SKU: EL3423

1.000 ₫

Số lượng:

Giới thiệu thiết bị đo điện năng Beckhoff EL3423

EL3423 là module EtherCAT Terminal chuyên dụng từ thương hiệu Beckhoff, được thiết kế để thực hiện nhiệm vụ đo lường năng lượng 3 pha với độ chính xác cực cao. Với độ phân giải 24 bit, sản phẩm này cho phép giám sát chi tiết các thông số điện năng, giúp tối ưu hóa việc quản lý năng lượng trong các hệ thống tự động hóa công nghiệp hiện đại.

Điểm nổi bật của Beckhoff EL3423

Độ chính xác vượt trội: Độ phân giải 24 bit đảm bảo các phép đo điện áp và dòng điện đạt chuẩn công nghiệp.
Khả năng giám sát toàn diện: Không chỉ đo năng lượng, thiết bị còn đo công suất và các chỉ số chất lượng điện năng (power quality factor).
Tính năng an toàn cao: Tích hợp khả năng giám sát mất pha, lệch pha, quá áp và thấp áp, giúp bảo vệ hệ thống điện khỏi các sự cố nghiêm trọng.
Kết nối EtherCAT: Tương thích hoàn hảo với hệ sinh thái EtherCAT, cho phép truyền dữ liệu tốc độ cao và đồng bộ hóa thời gian thực.

Lợi ích khi sử dụng EL3423 trong hệ thống của bạn

Việc đầu tư vào Beckhoff EL3423 giúp doanh nghiệp chủ động trong việc kiểm soát chi phí năng lượng. Thiết bị giúp phát hiện sớm các bất thường trong lưới điện, từ đó giảm thiểu rủi ro hư hỏng thiết bị và downtime (thời gian dừng máy) không đáng có. Đây là giải pháp lý tưởng cho các nhà máy thông minh (Smart Factory) và hệ thống quản lý năng lượng (EMS).

Ứng dụng thực tế

Giám sát điện năng trong các hệ thống truyền động điện.
Quản lý chất lượng điện năng tại các trạm biến áp hoặc tủ điện phân phối.
Tích hợp vào hệ thống điều khiển tự động hóa để tối ưu hóa hiệu suất sử dụng điện.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Số lượng đầu vào	3 x dòng điện, 3 x điện áp
Công nghệ đo	Đo năng lượng 3 pha
Giá trị đo lường	Năng lượng, công suất, hệ số chất lượng điện
Điện áp đo tối đa	480 V AC 3~ (UL-N: tối đa 277 V AC/240 V DC)
Dòng điện đo tối đa	1 A (AC/DC), thông qua biến dòng (CT)
Sai số đo lường	0.5 % so với giá trị thang đo (U/I), 1 % giá trị tính toán
Chức năng giám sát	Thứ tự pha, mất pha, lệch pha, quá áp/thấp áp (có thể điều chỉnh)
Cách điện điện áp	2500 V
Tiêu thụ điện năng (E-bus)	Điển hình 120 mA
Nhiệt độ hoạt động	-25 đến +60 °C
Tiêu chuẩn bảo vệ	CE, chống rung/sốc theo EN 60068-2-6/EN 60068-2-27
Kháng nhiễu EMC	Tuân thủ EN 61000-6-2/EN 61000-6-4

Hướng dẫn lắp đặt và sử dụng

Lắp đặt: Gắn module lên thanh DIN rail và kết nối với Coupler EtherCAT (ví dụ: EK1100).
Kết nối: Sử dụng biến dòng (Current Transformer) phù hợp để kết nối với các đầu đo dòng điện. Kết nối trực tiếp điện áp vào các kênh đầu vào tương ứng.
Cấu hình: Sử dụng phần mềm TwinCAT để cấu hình các thông số đo lường và thiết lập ngưỡng giám sát an toàn.

* Lưu ý: Sản phẩm này hoạt động tốt nhất khi sử dụng cùng với các bộ EtherCAT Coupler của Beckhoff và biến dòng phù hợp để đảm bảo độ chính xác cao nhất.
