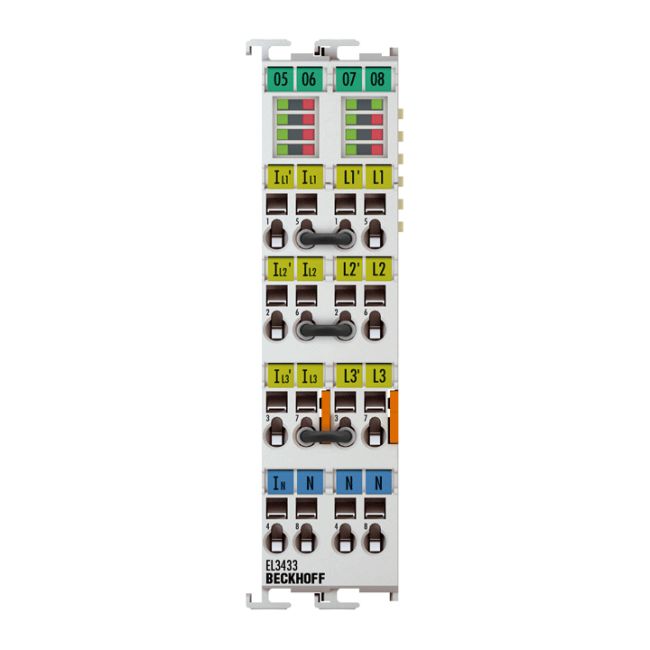

Beckhoff EL3433 | EtherCAT Terminal Đo Điện Năng 3 Pha (500V AC, 10A)
- Thương hiệu: Beckhoff
- Model: EL3433
- Chức năng: Module EtherCAT đo điện năng 3 pha (3-channel analog input)
- Thông số kỹ thuật: Điện áp tối đa 500V AC, Dòng điện tối đa 10A, Độ phân giải 16-bit
- Tình trạng: Mới 100%, chính hãng
- Bảo hành: 12 tháng chính hãng
- Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT
- Phân phối bởi: AUT VN
Giới thiệu về Beckhoff EL3433 EtherCAT Terminal
EL3433 là module đầu vào analog chuyên dụng của Beckhoff, được thiết kế để thực hiện các phép đo điện năng 3 pha thông qua giao thức truyền thông tốc độ cao EtherCAT. Đây là giải pháp tối ưu cho các hệ thống giám sát năng lượng, quản lý chất lượng điện năng và tự động hóa công nghiệp đòi hỏi độ chính xác cực cao.
Điểm nổi bật của sản phẩm
- Đo lường toàn diện: Không chỉ đo dòng điện và điện áp, EL3433 còn tính toán được công suất hiệu dụng (P), công suất phản kháng (Q), công suất biểu kiến (S), điện năng tiêu thụ (Energy), hệ số công suất (cos φ), tần số và phân tích sóng hài (harmonic).
- Công nghệ EtherCAT tiên tiến: Cho phép đồng bộ hóa dữ liệu đo lường với hệ thống điều khiển một cách tức thời, giảm thiểu độ trễ.
- Độ chính xác cao: Với độ phân giải 16-bit, thiết bị cung cấp các thông số đo lường cực kỳ chi tiết và tin cậy.
- Khả năng cách điện an toàn: Cách điện lên đến 4500V, đảm bảo an toàn tuyệt đối cho hệ thống điều khiển và người vận hành.
Lợi ích khi sử dụng EL3433 trong hệ thống của bạn
Việc tích hợp EL3433 giúp doanh nghiệp tối ưu hóa việc giám sát tiêu thụ điện năng, phát hiện sớm các bất thường về chất lượng điện (như sóng hài) để bảo vệ máy móc thiết bị. Thay vì sử dụng các đồng hồ đo rời rạc, EL3433 tích hợp trực tiếp vào hệ thống điều khiển trung tâm, giúp việc quản lý dữ liệu trở nên tập trung và chuyên nghiệp hơn.
Thông số kỹ thuật chi tiết (Technical Data)
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Số lượng đầu vào | 4 x dòng điện, 3 x điện áp |
| Công nghệ | Đo điện năng 3 pha cho điện áp xoay chiều (AC) |
| Loại tín hiệu | Single-ended |
| Thời gian chuyển đổi | Đồng bộ với lưới điện (mains-synchronous) |
| Các giá trị đo được | Dòng điện (I1, I2, I3, In), Điện áp, Công suất hiệu dụng, Công suất phản kháng, Công suất biểu kiến, Điện năng, cos φ, Tần số, Sóng hài |
| Điện áp đo tối đa | 500 V AC 3~ (ULX-N: tối đa 288 V AC) |
| Dòng điện đo tối đa | 10 A (AC) |
| Độ phân giải | 1 µA, 0.1 mV, 10 mW |
| Sai số đo lường | 0.5 % so với giá trị toàn thang (U/I), 1 % so với giá trị tính toán |
| Cách điện | 4500 V |
| Điện năng tiêu thụ (E-bus) | Typ. 200 mA |
| Tính năng đặc biệt | Đo dòng điện trực tiếp, phân tích sóng hài, tùy chọn vận hành đơn pha |
| Nhiệt độ vận hành | -25…+60 °C |
| Cấp bảo vệ | IP 20 |
| Chứng nhận | CE, UL |
Hướng dẫn sử dụng và Ứng dụng
Ứng dụng: Sản phẩm được sử dụng rộng rãi trong các hệ thống quản lý năng lượng thông minh, các tủ điện phân phối công nghiệp, và các dây chuyền sản xuất yêu cầu giám sát chặt chẽ các thông số điện năng 3 pha.
Lưu ý lắp đặt: EL3433 được thiết kế để hoạt động trong hệ thống EtherCAT của Beckhoff. Sản phẩm tương thích hoàn hảo khi sử dụng cùng các dòng EtherCAT Terminals khác và các bộ điều khiển CX/C-series của Beckhoff để tạo thành một hệ thống điều khiển hoàn chỉnh.
Để được tư vấn kỹ thuật chi tiết về giải pháp đo lường điện năng Beckhoff, quý khách vui lòng liên hệ AUT VN.
