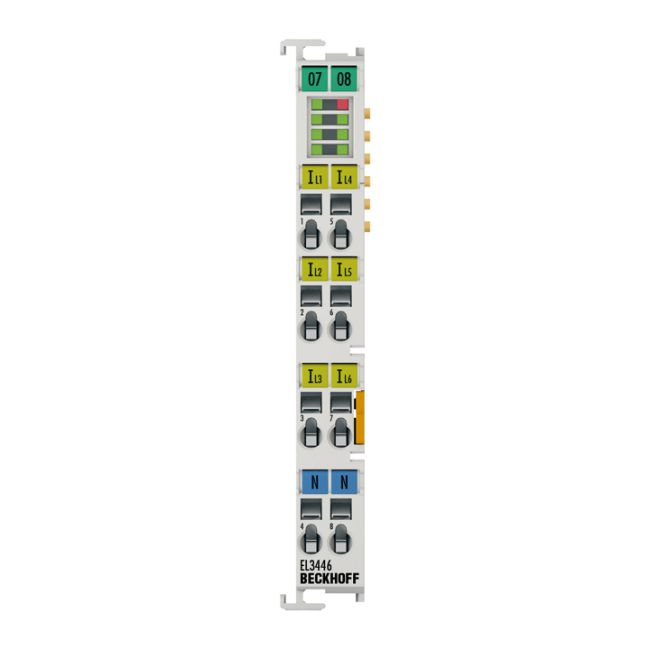

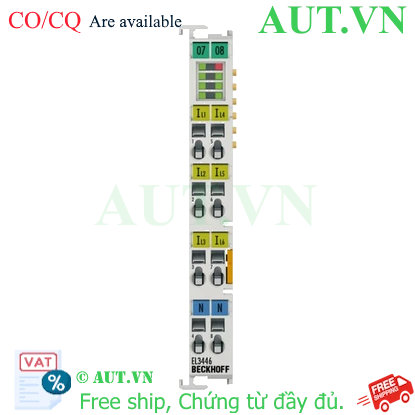

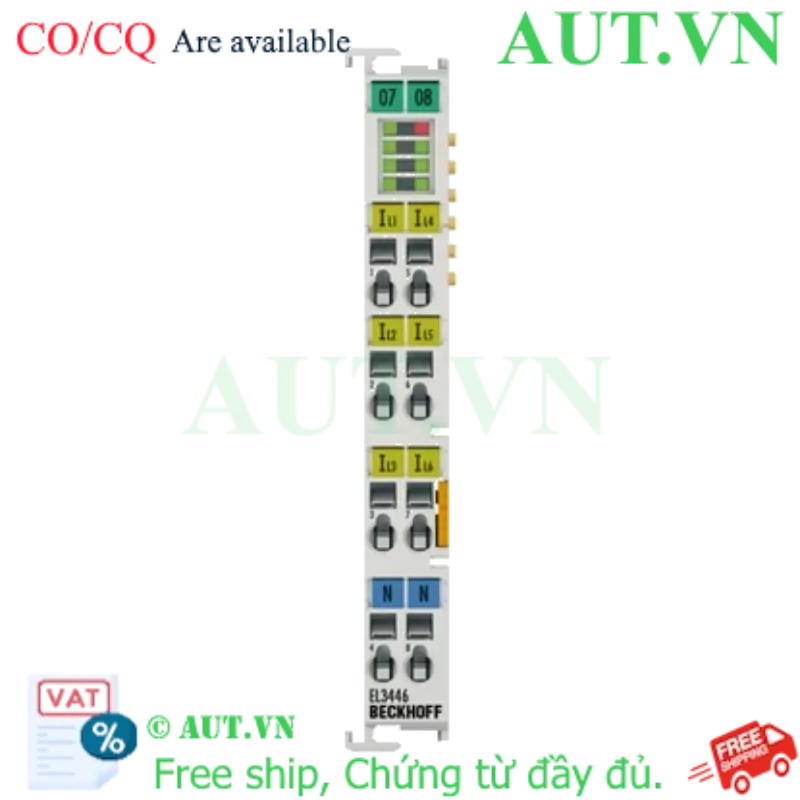

Beckhoff EL3446 | EtherCAT Terminal 6 Kênh Đo Dòng Điện 1A, 24-bit

Thương hiệu: Beckhoff
Model: EL3446
Loại thiết bị: EtherCAT Terminal, đầu vào dòng điện analog
Số kênh: 6 kênh độc lập
Dải đo dòng điện: Tối đa 1 A (AC/DC)
Độ phân giải: 24 bit cực cao
Tính năng đặc biệt: Đo công suất phân tán (Distributed power measurement)
Tình trạng: Mới 100%, chính hãng
Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT

nhà chế tạo: Beckhoff

SKU: EL3446

1.000 ₫

Số lượng:

Giới thiệu về Beckhoff EL3446 - Giải pháp đo dòng điện chính xác cao

Beckhoff EL3446 là module EtherCAT Terminal chuyên dụng được thiết kế để đo dòng điện với độ chính xác vượt trội. Với 6 kênh đầu vào analog, thiết bị cho phép giám sát dòng điện lên đến 1 A với độ phân giải cực cao 24-bit. Đây là lựa chọn tối ưu cho các hệ thống tự động hóa yêu cầu khả năng giám sát năng lượng và đo lường công suất phân tán một cách chi tiết và thời gian thực.

Điểm nổi bật của sản phẩm

Độ phân giải 24-bit: Cung cấp dữ liệu đo lường cực kỳ chi tiết, giúp phát hiện những biến đổi nhỏ nhất trong dòng điện.
6 Kênh đo lường: Tăng mật độ thiết bị trong tủ điện, tiết kiệm không gian và chi phí lắp đặt.
Công nghệ đo công suất phân tán: Khi kết hợp với module EL3443, EL3446 cho phép tính toán các giá trị công suất thực (active, reactive, apparent power) một cách chính xác.
Khả năng cách ly điện: Với mức cách ly 2500 V, thiết bị đảm bảo an toàn tối đa cho hệ thống điều khiển.

Lợi ích khi sử dụng Beckhoff EL3446

Tối ưu hóa quản lý năng lượng: Giúp doanh nghiệp theo dõi chính xác mức tiêu thụ điện năng, từ đó có phương án tiết kiệm chi phí vận hành.
Độ tin cậy cao: Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt nhờ khả năng chống rung và va đập theo tiêu chuẩn EN 60068.
Tích hợp dễ dàng: Giao thức EtherCAT giúp việc truyền tải dữ liệu tốc độ cao, đồng bộ hóa hoàn hảo với các bộ điều khiển Beckhoff.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết (EL3446)
Số lượng đầu vào	6 x dòng điện (current)
Công nghệ	Đo công suất phân tán 6 kênh
Chu kỳ cập nhật	Một chu kỳ điện lưới (20 ms tại 50 Hz)
Thời gian cập nhật	Đồng bộ mạng (net-synchronous)
Giá trị đo lường	Dòng điện (khi kết hợp EL3443: điện áp, công suất thực, công suất phản kháng, công suất biểu kiến, năng lượng, cos φ, tần số, THD, sóng hài lên đến bậc 40)
Dải đo dòng điện	Tối đa 1 A (AC/DC), thông qua biến dòng x A/1 A
Sai số đo lường	0.3% so với giá trị thang đo (I), 0.6% giá trị tính toán
Chức năng giám sát	Dòng dưới ngưỡng/Dòng quá ngưỡng (có thể điều chỉnh)
Cách ly điện	2500 V
Điện năng tiêu thụ E-bus	Điển hình 120 mA
Khả năng chịu rung/sốc	Tuân thủ tiêu chuẩn EN 60068-2-6/EN 60068-2-27
Nhiệt độ vận hành	0…+55 °C
Trọng lượng	Khoảng 75 g

Ứng dụng sản phẩm và Khả năng tương thích

Sản phẩm được ứng dụng rộng rãi trong giám sát chất lượng điện năng, kiểm soát động cơ và các hệ thống quản lý năng lượng thông minh. Để đạt được hiệu quả đo lường công suất toàn diện (bao gồm cả điện áp và các thành phần công suất thực), EL3446 nên được sử dụng kết hợp cùng với module Beckhoff EL3443.

Hướng dẫn sử dụng và Lưu ý

Lắp đặt module vào thanh DIN rail chuyên dụng cho dòng EtherCAT Terminal.
Kết nối biến dòng (Current Transformer) phù hợp với dải đo 1A để đảm bảo độ chính xác.
Cấu hình các tham số đo lường thông qua phần mềm TwinCAT để tối ưu hóa khả năng giám sát.

Sản phẩm hiện đang có sẵn tại AUT VN với đầy đủ chứng từ CO/CQ và chính sách bảo hành chính hãng. Liên hệ ngay để được tư vấn kỹ thuật chuyên sâu!
