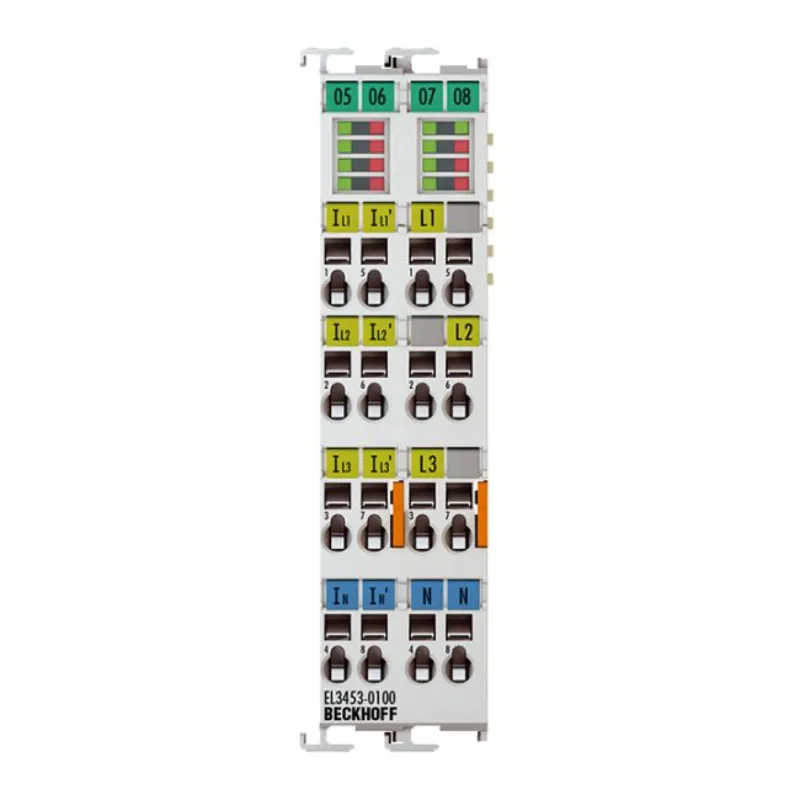

Beckhoff EL3453-0100 | EtherCAT Terminal Đo Công Suất 3 Pha, 24-bit

Thương hiệu: Beckhoff
Mã sản phẩm: EL3453-0100
Loại thiết bị: EtherCAT Terminal đo công suất 3 pha (3-channel analog input)
Độ phân giải: 24-bit cực cao cho độ chính xác tuyệt đối
Dải đo điện áp: Tối đa 130 V AC (kết nối qua biến áp)
Dải đo dòng điện: Tùy chỉnh 0.1A, 1A (mặc định), 5A
Cách ly điện: 4500 V đảm bảo an toàn vận hành
Tính năng đặc biệt: Đo THD, sóng hài (đến bậc 63), giám sát mất pha, lệch pha
Tình trạng: Mới 100%, đầy đủ CO/CQ, hóa đơn VAT

nhà chế tạo: Beckhoff

SKU: EL3453-0100

1.000 ₫

Số lượng:

Giới thiệu về Beckhoff EL3453-0100

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc giám sát năng lượng chính xác là yếu tố then chốt để tối ưu hóa hiệu suất và bảo vệ thiết bị. Beckhoff EL3453-0100 là module EtherCAT Terminal chuyên dụng dùng để đo công suất 3 pha với độ chính xác cực cao nhờ độ phân giải 24-bit. Thiết bị cho phép thu thập toàn diện các thông số điện năng, giúp nhà quản lý vận hành kiểm soát chặt chẽ hệ thống điện.

Điểm nổi bật của sản phẩm

Độ chính xác vượt trội: Với độ phân giải 24-bit, module cung cấp các phép đo cực kỳ chi tiết về dòng điện, điện áp và các giá trị công suất.
Khả năng phân tích chuyên sâu: Không chỉ dừng lại ở công suất hữu công hay vô công, thiết bị còn đo được sóng hài (harmonic) lên đến bậc 63 và chỉ số biến dạng sóng hài (THD).
An toàn và cách ly cao: Khả năng cách ly điện lên đến 4500 V giúp bảo vệ hệ thống điều khiển khỏi các xung nhiễu và sự cố điện mạnh.
Giám sát thông minh: Tích hợp sẵn các chức năng giám sát mất pha, lệch pha, quá áp/thấp áp, giúp phát hiện sớm các rủi ro hệ thống.

Lợi ích khi sử dụng EL3453-0100

Việc trang bị EL3453-0100 mang lại những giá trị thực tế cho doanh nghiệp:

Tối ưu chi phí năng lượng: Giám sát chính xác mức tiêu thụ điện năng (Active, Reactive, Apparent energy) để điều chỉnh kế hoạch sản xuất.
Bảo vệ thiết bị đắt tiền: Nhận diện sớm các bất thường về chất lượng điện năng (như sóng hài cao hoặc mất pha) để ngăn ngừa hư hỏng motor và các thiết bị điện.
Dễ dàng tích hợp: Hoạt động hoàn hảo trong mạng truyền thông EtherCAT, cho phép lấy dữ liệu thời gian thực với độ trễ cực thấp.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết EL3453-0100
Số kênh đầu vào	4 x dòng điện, 3 x điện áp
Công nghệ đo	Đo công suất 3 pha
Chu kỳ cập nhật	Nửa chu kỳ lưới điện (10ms tại 5Hz)
Các giá trị đo lường	Dòng điện, điện áp, công suất hữu công, vô công, biểu kiến, năng lượng, cos φ, tần số, THD, sóng hài (đến bậc 63)
Điện áp đo	Tối đa 130 V AC (sử dụng qua biến áp đo lường)
Dòng điện đo	Có thể điều chỉnh: 100 mA, 1 A (mặc định), 5 A; không cần tiếp địa
Sai số đo lường	0.3% so với giá trị thang đo đầy đủ (U/I), 0.6% giá trị tính toán
Chức năng giám sát	Thứ tự pha, mất pha, mất đối xứng pha, quá áp/thấp áp (có thể tùy chỉnh)
Cách ly điện	4500 V
Tiêu thụ điện (E-bus)	Điển hình 260 mA
Nhiệt độ vận hành	0…+55 °C
Tiêu chuẩn bảo vệ	IP 20
Chứng nhận	CE

Ứng dụng và Khả năng tương thích

Ứng dụng: Sản phẩm lý tưởng cho các hệ thống quản lý năng lượng (Energy Management), giám sát chất lượng điện lưới trong nhà máy, kiểm soát chất lượng điện năng trong các trung tâm dữ liệu hoặc các hệ thống điều khiển động cơ công suất lớn.

Khả năng tương thích: Thiết bị sử dụng giao thức EtherCAT, hoạt động mượt mà khi kết hợp cùng các bộ Coupler của Beckhoff (như dòng EK1100) và các module I/O khác trong hệ thống terminal của Beckhoff.

Để đảm bảo tính chính xác của dữ liệu, sản phẩm nên được lắp đặt cùng với các biến áp đo lường (Current/Voltage Transformer) phù hợp với dải đo của thiết bị.
