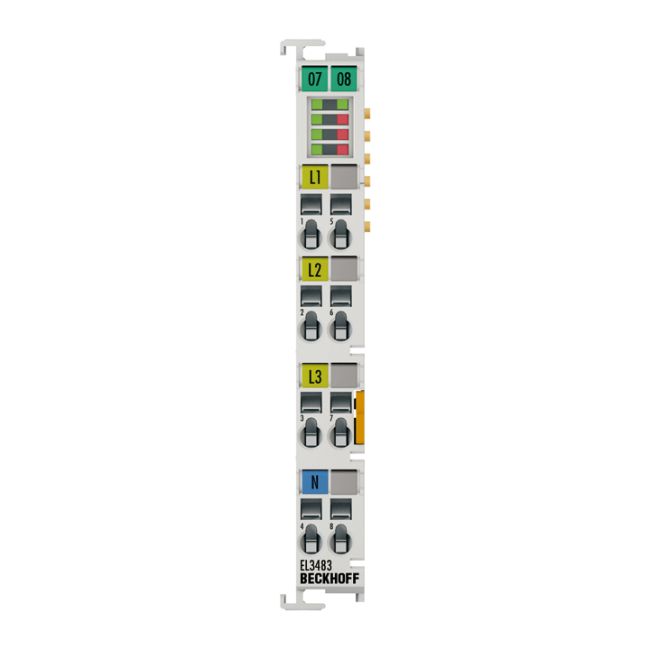

EL3483 Beckhoff | EtherCAT Terminal Giám Sát Nguồn 3 Pha 480V AC 24-bit
- Thương hiệu: Beckhoff
- Model: EL3483
- Loại thiết bị: EtherCAT Terminal - Giám sát nguồn điện (Mains Monitor)
- Số kênh đầu vào: 3 kênh analog
- Điện áp đo lường: Tối đa 480V AC 3 pha (277V AC/240V DC cho ULX-N)
- Độ phân giải: 24 bit
- Chức năng: Giám sát thứ tự pha, mất pha, mất đối xứng, thấp áp/quá áp
- Tình trạng: Mới 100%, chính hãng
- Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT
- Bảo hành: Chính hãng tại AUT VN
Giới thiệu về EL3483 Beckhoff - Giải pháp giám sát nguồn điện chuyên nghiệp
Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kiểm soát chất lượng nguồn điện là yếu tố then chốt để bảo vệ thiết bị và duy trì sự ổn định của dây chuyền sản xuất. EL3483 Beckhoff là module EtherCAT Terminal cao cấp, được thiết kế chuyên dụng để giám sát nguồn điện 3 pha với độ chính xác cực cao lên đến 24-bit.
Điểm nổi bật của sản phẩm
- Độ chính xác vượt trội: Với độ phân giải 24-bit, EL3483 cung cấp các thông số điện áp cực kỳ chi tiết, giúp phát hiện những biến động nhỏ nhất của lưới điện.
- Khả năng giám sát đa năng: Không chỉ đo điện áp, thiết bị còn tích hợp khả năng giám sát thứ tự pha, mất pha, mất đối xứng và các lỗi thấp áp/quá áp.
- Tích hợp EtherCAT: Kết nối mượt mà và đồng bộ hóa nhanh chóng vào hệ thống điều khiển thông qua giao thức EtherCAT chuẩn công nghiệp.
- Độ bền cao: Thiết kế đạt tiêu chuẩn chống rung, chống sốc và kháng nhiễu EMC, phù hợp với môi trường nhà máy khắc nghiệt.
Lợi ích khi sử dụng EL3483
Việc lắp đặt EL3483 giúp doanh nghiệp chủ động phòng ngừa các rủi ro về điện. Bằng cách phát hiện sớm các sự cố về pha hoặc điện áp không ổn định, bạn có thể ngăn chặn tình trạng hư hỏng động cơ, biến tần và các thiết bị điện đắt tiền, từ đó giảm thiểu thời gian dừng máy (downtime) và tối ưu hóa chi phí bảo trì.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Số kênh đầu vào | 3 x Điện áp |
| Công nghệ | Giám sát nguồn điện 3 pha |
| Khoảng thời gian cập nhật | 10 chu kỳ lưới điện (200 ms tại 50 Hz) |
| Thời gian cập nhật | Đồng bộ hóa mạng (net-synchronous) |
| Giá trị đo lường | Giá trị ngưỡng kỹ thuật số (chức năng giám sát) |
| Điện áp đo lường | Tối đa 480V AC 3~ (ULX-N: tối đa 277V AC/240V DC) |
| Sai số đo lường | 0.5 % so với giá trị thang đo (U), 1 % giá trị tính toán |
| Chức năng giám sát | Thứ tự pha, mất pha, mất đối xứng, thấp áp/quá áp (có thể điều chỉnh) |
| Cách điện | 2500 V |
| Tiêu thụ dòng điện E-bus | Điển hình 120 mA |
| Tính năng đặc biệt | Giám sát điện áp, tần số và pha; hỗ trợ vận hành đơn pha tùy chọn |
| Nhiệt độ vận hành | -25…+60 °C |
| Chứng chỉ | CE |
Hướng dẫn sử dụng và Ứng dụng
Ứng dụng: EL3483 được ứng dụng rộng rãi trong các tủ điện điều khiển, hệ thống quản lý năng lượng, và các dây chuyền tự động hóa yêu cầu khắt khe về sự ổn định của nguồn điện 3 pha.
Sản phẩm tương thích: Sản phẩm này hoạt động hoàn hảo khi kết hợp với các bộ EtherCAT Coupler của Beckhoff (như EK1100) và các module IO khác trong hệ sinh thái EtherCAT để tạo thành một hệ thống điều khiển hoàn chỉnh.
Lưu ý: Khi lắp đặt, cần tuân thủ đúng sơ đồ đấu nối của hãng để đảm bảo an toàn điện và độ chính xác của phép đo.
