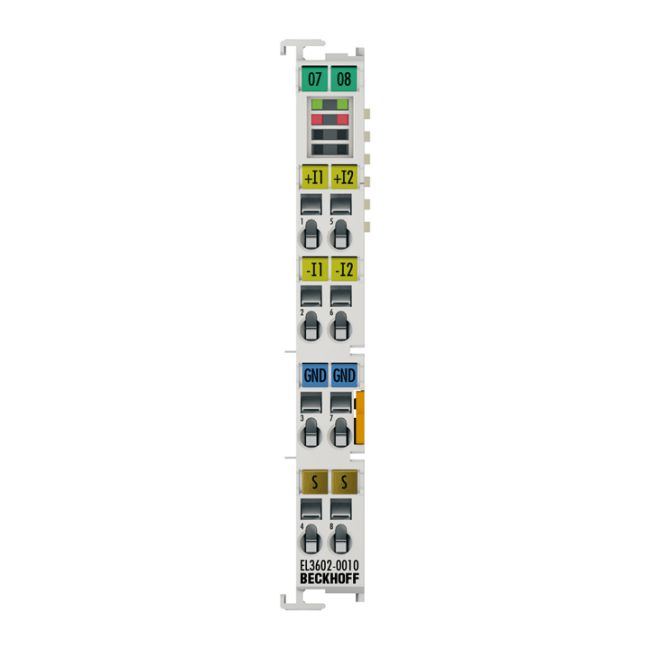

Beckhoff EL3602-0010 | EtherCAT Terminal Đầu Vào Analog 2 Kênh ±75 mV 24-bit

Mã sản phẩm: EL3602-0010
Thương hiệu: Beckhoff
Loại thiết bị: EtherCAT Terminal (Analog Input)
Số kênh đầu vào: 2 kênh (vi sai)
Độ phân giải: 24-bit (Siêu chính xác)
Dải điện áp đo: ±75 mV
Tình trạng: Mới 100%, chính hãng
Chế độ bảo hành: Chính hãng tại AUT VN
Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT

nhà chế tạo: Beckhoff

SKU: EL3602-0010

1.000 ₫

Số lượng:

Giới thiệu về Beckhoff EL3602-0010

EL3602-0010 là module đầu vào Analog (Analog Input Terminal) cao cấp thuộc dòng EtherCAT của Beckhoff. Được thiết kế đặc biệt cho các ứng dụng yêu cầu độ chính xác cực cao, thiết bị này cho phép thu thập tín hiệu điện áp trong dải nhỏ (±75 mV) với độ phân giải lên tới 24-bit. Đây là giải pháp tối ưu để xử lý các tín hiệu từ cảm biến nhạy bén trong các hệ thống tự động hóa chính xác cao.

Điểm nổi bật của sản phẩm

Độ chính xác vượt trội: Với độ phân giải 24-bit, EL3602-0010 loại bỏ tối đa sai số, đảm bảo dữ liệu thu thập luôn trung thực nhất.
Công nghệ EtherCAT: Tích hợp giao thức EtherCAT giúp tốc độ truyền tải dữ liệu cực nhanh và đồng bộ hóa thời gian thực hoàn hảo.
Khả năng lọc nhiễu mạnh mẽ: Tần số giới hạn bộ lọc lên đến 10 kHz và khả năng chống nhiễu xuyên âm > 60 dB giúp tín hiệu luôn sạch và ổn định.
Thiết kế nhỏ gọn: Dễ dàng lắp đặt trên thanh DIN rail, tiết kiệm không gian tủ điện công nghiệp.

Lợi ích khi sử dụng EL3602-0010 trong hệ thống của bạn

Việc sử dụng Beckhoff EL3602-0010 giúp doanh nghiệp nâng cao chất lượng kiểm soát quy trình. Thay vì các module analog thông thường có sai số lớn, thiết bị này cho phép bạn giám sát các thay đổi cực nhỏ của điện áp, từ đó đưa ra quyết định điều khiển chính xác, giảm thiểu phế phẩm và tối ưu hóa hiệu suất máy móc.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Số kênh đầu vào	2 kênh (vi sai)
Nguồn cấp	Qua E-bus
Công nghệ đầu vào	Đầu vào vi sai (Differential input)
Điện áp tín hiệu	-75…+75 mV
Trở kháng nội	> 200 kΩ
Tần số giới hạn bộ lọc đầu vào	10 kHz
Điện áp chế độ chung (Ucm)	Tối đa 35 V
Độ phân giải	24 bit (bao gồm cả dấu)
Thời gian chuyển đổi	Mặc định 20 ms (Có thể cấu hình từ 1…400 ms)
Sai số đo lường	< ±0.05 % tại 25 °C, bộ lọc 50 Hz (so với giá trị toàn thang)
Cách ly điện	500 V (E-bus/điện áp tín hiệu)
Độ suy giảm nhiễu xuyên âm	> 60 dB
Tính năng đặc biệt	Nhiều mức thời gian lọc, giám sát giá trị giới hạn, độ chính xác cao
Dòng điện tiêu thụ E-bus	Điển hình 190 mA
Nhiệt độ hoạt động/bảo quản	0…+55 °C / -25…+85 °C
Cấp bảo vệ/Vị trí lắp đặt	IP 20 / Có thể thay đổi
Chứng chỉ phê duyệt	CE, UL, ATEX (Ex marking: II 3 G Ex nA IIC T4 Gc)

Lưu ý: Các dữ liệu kỹ thuật trên được trích xuất từ tài liệu chính hãng Beckhoff.

Ứng dụng sản phẩm

EL3602-0010 thường được ứng dụng trong:

Đo lường điện áp siêu nhỏ trong các phòng thí nghiệm tự động hóa.
Giám sát cảm biến áp suất hoặc cảm biến lực có tín hiệu mV cực thấp.
Các hệ thống kiểm soát chất lượng yêu cầu độ phân giải dữ liệu cực cao.
Ứng dụng trong công nghiệp bán dẫn và dược phẩm.

Sản phẩm tương thích và sử dụng chung

Để hoạt động, EL3602-0010 cần được kết nối với:

EtherCAT Coupler: Các dòng như EK1100, EK1501 để kết nối vào hệ thống mạng EtherCAT.
Bộ điều khiển (Controller): Các dòng PC-based control hoặc CX series của Beckhoff.
Hệ thống thanh Terminal: Sử dụng chung với các module EtherCAT Terminal khác của Beckhoff để mở rộng I/O.
