EL3612 Beckhoff | EtherCAT Terminal Analog Input 2-Kênh 24-Bit (0-20mA)
- Thương hiệu: Beckhoff
- Mã sản phẩm (SKU): EL3612
- Loại thiết bị: EtherCAT Terminal (Module Analog Input)
- Số kênh: 2 kênh vi sai (Differential)
- Dải dòng tín hiệu: 0…20 mA
- Độ phân giải: 24 bit (Siêu chính xác)
- Tình trạng: Mới 100%, chính hãng
- Phụ kiện đi kèm: Đầy đủ chứng từ CO/CQ, hóa đơn VAT

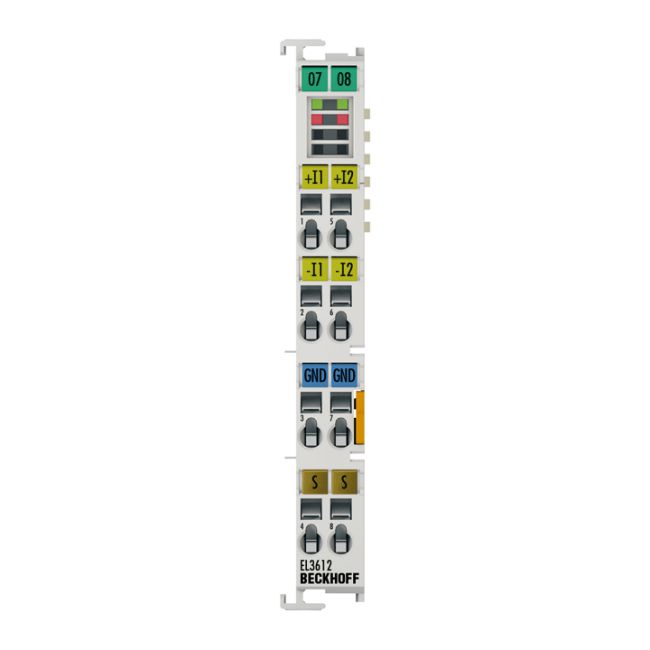

Giới thiệu về module Beckhoff EL3612
EL3612 là module đầu vào analog (Analog Input Terminal) cao cấp thuộc hệ sinh thái EtherCAT của hãng Beckhoff. Với thiết kế chuyên dụng cho 2 kênh đầu vào dòng điện (current) trong dải 0…20 mA, thiết bị này nổi bật với độ phân giải lên tới 24-bit, mang lại khả năng đo lường cực kỳ chính xác và ổn định cho các hệ thống tự động hóa đòi hỏi khắt khe về dữ liệu.
Điểm nổi bật của EL3612
- Độ chính xác siêu cao: Độ phân giải 24-bit giúp giảm thiểu sai số, phù hợp cho các ứng dụng đo lường tinh vi.
- Công nghệ vi sai (Differential): Tăng cường khả năng chống nhiễu, đảm bảo tín hiệu đầu vào luôn sạch và trung thực.
- Hiệu suất ổn định: Tích hợp bộ lọc đầu vào (Input filter) và khả năng triệt tiêu nhiễu xuyên âm (Crosstalk attenuation) > 60 dB.
- Tương thích EtherCAT: Kết nối nhanh chóng, đồng bộ hóa dữ liệu thời gian thực với các bộ điều khiển Beckhoff.
Lợi ích khi sử dụng EL3612 trong hệ thống của bạn
Việc lựa chọn EL3612 Beckhoff giúp doanh nghiệp tối ưu hóa quy trình kiểm soát chất lượng. Nhờ độ chính xác cực cao, bạn có thể giám sát chính xác các cảm biến dòng điện, giúp hệ thống vận hành trơn tru, giảm thiểu rủi ro do sai số tín hiệu gây ra. Ngoài ra, thiết kế nhỏ gọn và khả năng lắp đặt linh hoạt giúp tiết kiệm không gian trong tủ điện điều khiển.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Chi tiết |
|---|
| Số lượng đầu vào | 2 (vi sai - differential) |
| Nguồn cấp | Thông qua E-bus |
| Công nghệ đầu vào | Đầu vào vi sai (Differential input) |
| Loại tín hiệu | Vi sai |
| Dòng tín hiệu | 0…20 mA |
| Trở kháng đầu vào | Điển hình 85 Ω + điện áp diode |
| Tần số giới hạn bộ lọc đầu vào | 3 kHz |
| Điện áp chế độ chung (Ucm) | Tối đa 10 V |
| Thời gian chuyển đổi | Có thể cấu hình từ 1…400 ms |
| Độ phân giải | 24 bit (bao gồm cả dấu) |
| Sai số đo lường | < ±0.01 % tại 25 °C (so với giá trị thang đo đầy đủ, bộ lọc 50 Hz) |
| Cách ly điện | 500 V (E-bus/điện áp tín hiệu) |
| Tiêu thụ dòng điện E-bus | Điển hình 190 mA |
| Khả năng triệt tiêu nhiễu xuyên âm | > 60 dB |
| Tính năng đặc biệt | Nhiều mức thời gian lọc, đánh giá giới hạn, độ chính xác cao |
| Nhiệt độ vận hành/lưu trữ | -25…+60 °C / -40…+85 °C |
| Cấp bảo vệ/Vị trí lắp đặt | IP 20/Linh hoạt |
| Chứng chỉ/Tiêu chuẩn | CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
Ứng dụng sản phẩm
Sản phẩm EL3612 được ứng dụng rộng rãi trong các lĩnh vực:
- Hệ thống đo lường dòng điện công nghiệp chính xác cao.
- Kiểm soát quy trình trong sản xuất thực phẩm, dược phẩm.
- Giám sát các cảm biến dòng điện trong các nhà máy thông minh (Smart Factory).
- Hệ thống quản lý năng lượng và kiểm soát chất lượng sản phẩm.
Khả năng tương thích và sản phẩm liên quan
Để hệ thống hoạt động hoàn chỉnh, EL3612 cần được sử dụng kết hợp với:
- EtherCAT Coupler: Ví dụ dòng EK1100 để kết nối các terminal vào mạng EtherCAT.
- Bộ điều khiển Beckhoff: Các dòng PLC Beckhoff (CX series, C60xx...) chạy hệ điều hành TwinCAT.
- Cảm biến dòng điện: Các loại cảm biến đầu ra 0-20mA tương thích.
Sản phẩm được phân phối chính hãng bởi AUT VN - Đảm bảo chất lượng, đầy đủ chứng từ CO/CQ.
