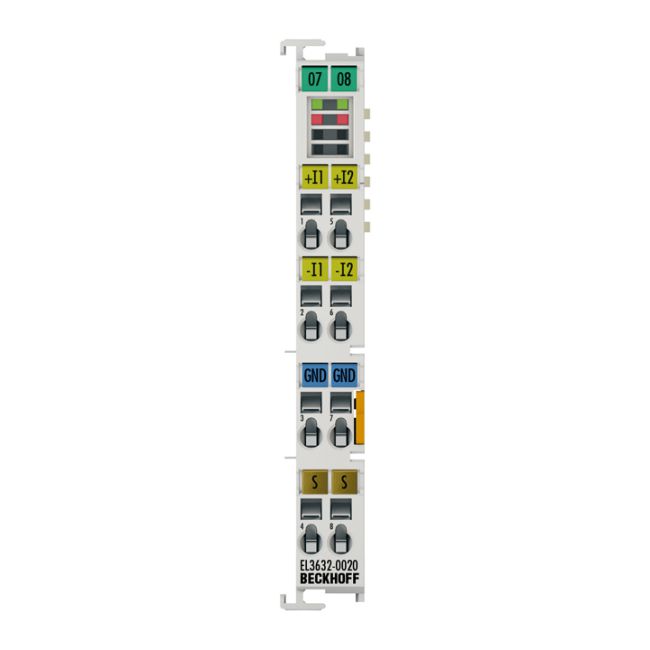

Module EtherCAT Beckhoff EL3632-0020 | Đầu vào Analog IEPE/Gia tốc 2 kênh

Thương hiệu: Beckhoff
Model: EL3632-0020
Loại thiết bị: EtherCAT Terminal (2-channel analog input)
Ứng dụng chính: Đo gia tốc (IEPE/Accelerometer), giám sát tình trạng máy (Condition Monitoring)
Độ phân giải: 16 bit
Tốc độ lấy mẫu: 50 ksps
Tính năng đặc biệt: Đã hiệu chuẩn tại nhà máy, phát hiện đứt dây, chống nhiễu Aliasing
Tình trạng: Mới 100%, đầy đủ CO/CQ, hóa đơn VAT

nhà chế tạo: Beckhoff

SKU: EL3632-0020

1.000 ₫

Số lượng:

Giới thiệu Module EtherCAT Beckhoff EL3632-0020

EL3632-0020 là module đầu vào Analog chuyên dụng từ hãng Beckhoff, được thiết kế tối ưu cho các ứng dụng giám sát tình trạng máy móc (Condition Monitoring) thông qua cảm biến gia tốc chuẩn IEPE. Với khả năng xử lý tín hiệu tốc độ cao và độ chính xác tuyệt đối, đây là giải pháp hoàn hảo để phân tích rung động và bảo trì dự đoán trong các hệ thống tự động hóa công nghiệp hiện đại.

Điểm nổi bật của sản phẩm

Công nghệ IEPE tiên tiến: Hỗ trợ cấp nguồn dòng không đổi và ghi lại điện áp xoay chiều điều chế, giúp kết nối trực tiếp với các cảm biến gia tốc chất lượng cao.
Độ phân giải và tốc độ cao: Độ phân giải 16-bit cùng tốc độ lấy mẫu lên đến 50 ksps đảm bảo thu thập dữ liệu rung động cực kỳ chi tiết.
Đồng bộ hóa chính xác: Hỗ trợ Distributed Clocks (DC) giúp đồng bộ hóa dữ liệu giữa các terminal trong hệ thống EtherCAT một cách hoàn hảo.
Tính năng an toàn: Tích hợp chức năng tự động chống nhiễu (anti-aliasing) và phát hiện đứt dây (wire breakage detection), tăng cường độ tin cậy cho hệ thống giám sát.

Lợi ích khi sử dụng EL3632-0020

Việc trang bị Beckhoff EL3632-0020 giúp doanh nghiệp chuyển đổi từ bảo trì định kỳ sang bảo trì dự đoán. Bằng cách theo dõi chính xác các chỉ số rung động, bạn có thể phát hiện sớm các dấu hiệu hư hỏng của vòng bi, động cơ hoặc trục máy, từ đó giảm thiểu thời gian dừng máy ngoài ý muốn và tiết kiệm chi phí sửa chữa lớn.

Hướng dẫn sử dụng và Ứng dụng

Sản phẩm được lắp đặt trực tiếp trên thanh Terminal của hệ thống EtherCAT. Thiết bị thường được sử dụng trong các bài toán:

Giám sát rung động động cơ, máy bơm, quạt công nghiệp.
Phân tích phổ tần số để kiểm tra sức khỏe thiết bị cơ khí.
Sử dụng kết hợp với các bộ điều khiển Beckhoff CX Series hoặc các PLC hỗ trợ EtherCAT để thu thập và xử lý dữ liệu thời gian thực.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Số kênh đầu vào	2 kênh
Công nghệ	Giám sát tình trạng (IEPE), ghi đè lấy mẫu (oversampling)
Loại tín hiệu	Vi sai (Differential)
Loại điện áp tín hiệu	Cấp nguồn dòng không đổi IEPE và ghi điện áp AC điều chế
Đồng bộ hóa (Distributed Clocks)	Có hỗ trợ
Tần số lọc đầu vào	Bộ lọc thông thấp bậc 5 có thể điều chỉnh analog lên đến 25 kHz; bộ lọc thông cao điển hình 0,05 Hz
Thời gian chuyển đổi	20 µs (tối đa 50 ksamples/s)
Dải đo	Mặc định ±5 V lên đến 25 kHz; ±250 mV lên đến 10 Hz
Nguồn cấp (U_V)	24 V DC qua các chân nguồn
Điện áp cảm biến	Điện áp chân nguồn tối đa < 1 V
Giám sát trạng thái cảm biến	Có (thông qua giám sát điện áp bias)
Dòng điện cung cấp (I_EXCITE)	Điển hình 2/4/8 mA (cấu hình riêng biệt cho mỗi kênh)
Độ phân giải	16 bit (bao gồm cả dấu)
Sai số đo lường	< ±0,5 % (DC; so với giá trị thang đo đầy đủ)
Hiệu chuẩn	Đã hiệu chuẩn tại nhà máy (Factory calibrated)
Tính năng đặc biệt	Chống nhiễu Aliasing tự động, phát hiện đứt dây, kèm chứng chỉ hiệu chuẩn
Nhiệt độ vận hành/lưu trữ	0…+55 °C / -25…+85 °C
Cấp bảo vệ/Vị trí lắp đặt	IP 20
Chứng nhận	CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc)

Lưu ý: Để đảm bảo độ chính xác cao nhất, sản phẩm nên được lắp đặt trong môi trường kiểm soát độ ẩm và nhiệt độ theo tiêu chuẩn kỹ thuật của hãng.
