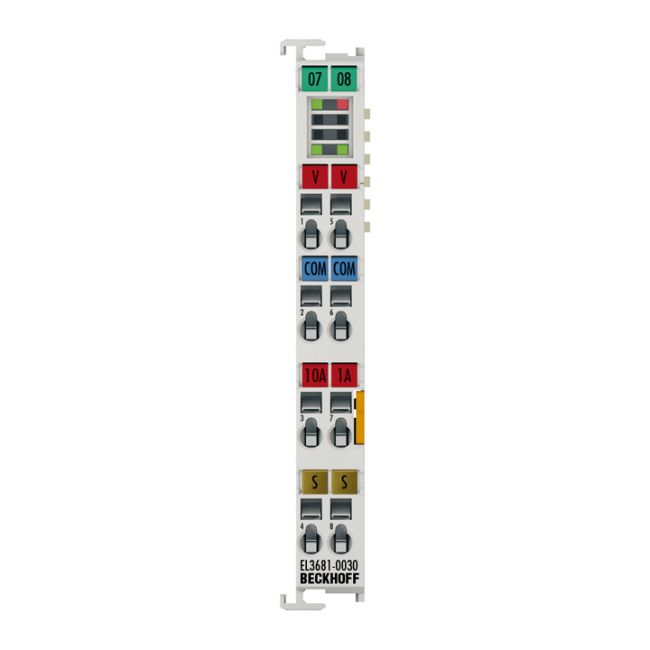

Beckhoff EL3681-0030 - EtherCAT Terminal Multimeter 1 Kênh (300V AC/DC, 10A)

Thương hiệu: Beckhoff
Mã sản phẩm: EL3681-0030
Loại thiết bị: EtherCAT Terminal Multimeter (Đo đa năng)
Số kênh: 1 kênh Analog Input (Điện áp/Dòng điện)
Dải đo: Tối đa 300 V AC/DC, 10 A
Độ phân giải: 19 bit (độ chính xác cực cao)
Tình trạng: Mới 100%, chính hãng
Pháp lý: Đầy đủ chứng từ CO/CQ, hóa đơn VAT

nhà chế tạo: Beckhoff

SKU: EL3681-0030

1.000 ₫

Số lượng:

Giới thiệu về Beckhoff EL3681-0030 EtherCAT Terminal Multimeter

Trong các hệ thống tự động hóa hiện đại, việc giám sát chính xác các thông số điện áp và dòng điện là yếu tố sống còn để đảm bảo an toàn và hiệu suất vận hành. Beckhoff EL3681-0030 là module EtherCAT Terminal chuyên dụng, đóng vai trò như một thiết bị đo đa năng (multimeter) kỹ thuật số cực kỳ chính xác, cho phép đo lường linh hoạt cả dòng điện và điện áp trong cùng một thiết bị.

Điểm nổi bật của sản phẩm

Công nghệ tự động chọn dải đo (Automatic Range Selection): Giúp người dùng tối ưu hóa việc đo lường mà không cần can thiệp thủ công, tăng tính linh hoạt cho hệ thống.
Độ phân giải vượt trội: Với độ phân giải lên đến 19 bit, EL3681-0030 cung cấp dữ liệu đo lường cực kỳ chi tiết, phù hợp cho các ứng dụng yêu cầu độ chính xác cao nhất.
Khả năng đo đa năng: Tích hợp khả năng đo cả điện áp (lên đến 300V) và dòng điện (lên đến 10A), giúp tiết kiệm không gian lắp đặt trên thanh DIN rail.
Độ tin cậy cao: Sản phẩm đã được hiệu chuẩn bên ngoài (externally calibrated), đảm bảo sai số thấp nhất ngay khi xuất xưởng.

Lợi ích khi sử dụng EL3681-0030 trong hệ thống của bạn

Việc đầu tư vào EL3681-0030 không chỉ là mua một module đo lường, mà là giải pháp tối ưu hóa chi phí và quản lý rủi ro. Thay vì phải lắp đặt riêng biệt module đo dòng và module đo áp, bạn chỉ cần một thiết bị duy nhất. Điều này giúp giảm đáng kể chi phí phần cứng, giảm diện tích tủ điện và đơn giản hóa cấu trúc mạng EtherCAT.

Ứng dụng thực tế

Giám sát năng lượng trong các dây chuyền sản xuất tự động.
Kiểm tra các thông số điện trong các hệ thống điều khiển động cơ, biến tần.
Ứng dụng trong các phòng thí nghiệm cần thiết bị đo lường chính xác cao kết nối qua EtherCAT.
Quản lý chất lượng điện năng trong các hệ thống nhà máy thông minh (Smart Factory).

Thông số kỹ thuật chi tiết (Technical Data)

Thông số	Chi tiết kỹ thuật
Số kênh đầu vào	1 kênh điện áp hoặc 1 kênh dòng điện (10 A/1 A)
Công nghệ	Digital multimeter với chức năng tự động chọn dải đo
Điện áp tín hiệu	Tối đa 300 V AC/DC, 10 A
Độ phân giải	18 bit + dấu trong mỗi dải đo
Thời gian chuyển đổi	Mặc định 0.5 s (1 s khi chuyển dải đo), tối thiểu 65 ms
Giá trị đo lường	Dòng điện (Current), Điện áp (Voltage)
Dải đo điện áp	300 mV, 3 V, 30 V, 300 V
Dải đo dòng điện	100 mA, 1 A và 10 A qua đường dòng cao
Sai số đo lường	0.01 % đối với phép đo điện áp DC tại 40 °C
Phương thức đo	DC với trung bình số học, AC với tính toán giá trị RMS thực (True RMS)
Hiệu chuẩn	Được hiệu chuẩn bên ngoài (Externally calibrated)
Cách ly điện	1500 V (E-bus/field potential)
Tiêu thụ dòng điện E-bus	150 mA
Độ rộng bit trong process image	32 bit dữ liệu, 16 bit điều khiển/trạng thái
Tính năng đặc biệt	Tự động hoặc thủ công chọn dải đo; tích hợp sẵn cầu chì 1.25 A + cầu chì dự phòng; có thể tắt bộ lọc
Nhiệt độ vận hành	0…+50 °C
Cấp bảo vệ	IP 20

Lưu ý: Sản phẩm có khả năng tương thích hoàn hảo với các dòng Terminal ESxxxx của Beckhoff.

Hướng dẫn lắp đặt và sử dụng cơ bản

Lắp đặt module lên thanh bus EtherCAT theo đúng thứ tự trong cấu hình phần mềm TwinCAT.
Kết nối dây tín hiệu vào các terminal đấu nối theo sơ đồ đấu nối của hãng.
Cấu hình dải đo (tự động hoặc thủ công) thông qua phần mềm điều khiển.
Kiểm tra giá trị đo lường thực tế để đảm bảo tính chính xác của hệ thống.
