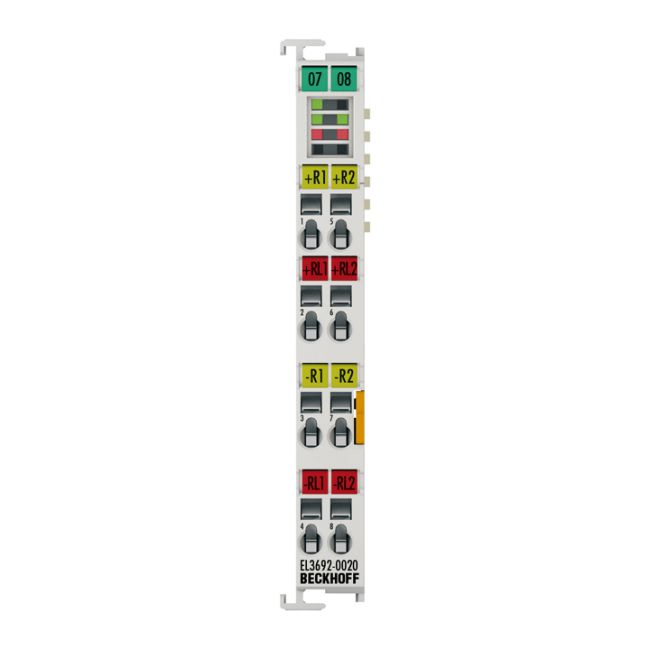

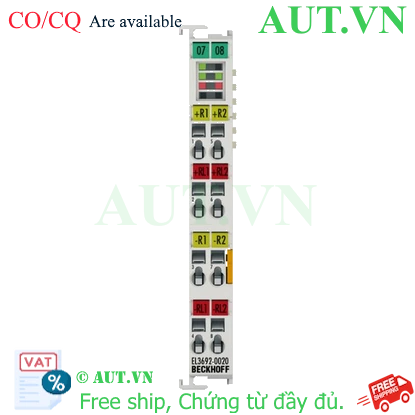

EL3692-0020 Beckhoff | Module Đo Điện Trở EtherCAT 2 Kênh, 24-bit

Thương hiệu: Beckhoff
Mã sản phẩm: EL3692-0020
Loại thiết bị: EtherCAT Terminal (Analog Input)
Số kênh: 2 kênh đo điện trở
Độ phân giải: 24 bit (Độ chính xác cực cao)
Dải đo: 100 mΩ đến 10 MΩ
Công nghệ: Đo 2 dây hoặc 4 dây
Tình trạng: Mới 100%, Bảo hành chính hãng
Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT

nhà chế tạo: Beckhoff

SKU: EL3692-0020

1.000 ₫

Số lượng:

Giới thiệu Module đo điện trở Beckhoff EL3692-0020

EL3692-0020 là module EtherCAT Terminal chuyên dụng từ hãng Beckhoff, được thiết kế để đo điện trở với độ chính xác vượt trội. Với độ phân giải lên đến 24-bit và khả năng đo 2 kênh độc lập, sản phẩm này là giải pháp hoàn hảo cho các hệ thống kiểm soát chính xác cao trong công nghiệp, nơi yêu cầu độ tin cậy và khả năng xử lý tín hiệu analog cực kỳ tinh vi.

Điểm nổi bật của EL3692-0020

Độ phân giải siêu cao: Với 24-bit, thiết bị cung cấp khả năng phân tách tín hiệu cực nhỏ, đảm bảo dữ liệu đo lường chính xác nhất.
Dải đo linh hoạt: Hỗ trợ dải đo rộng từ 100 mΩ đến 10 MΩ, phù hợp với nhiều loại cảm biến và linh kiện khác nhau.
Công nghệ đo tiên tiến: Hỗ trợ cả kết nối 2 dây và 4 dây, giúp tối ưu hóa việc lắp đặt và giảm thiểu sai số do điện trở dây dẫn.
Tự động chuyển đổi dải đo: Tính năng tự động chọn dải đo giúp tăng tính linh động và giảm thiểu công sức cấu hình thủ công.
Hiệu chuẩn sẵn tại nhà máy: Mỗi sản phẩm đều đi kèm chứng chỉ hiệu chuẩn, đảm bảo thiết bị sẵn sàng hoạt động ngay khi lắp đặt.

Lợi ích khi sử dụng sản phẩm

Việc ứng dụng Beckhoff EL3692-0020 vào hệ thống điều khiển giúp doanh nghiệp tối ưu hóa quy trình kiểm tra chất lượng, giảm thiểu sai sót do đo lường thủ công và nâng cao hiệu suất vận hành. Nhờ giao thức EtherCAT, module này cho phép tích hợp mượt mà vào các mạng điều khiển tốc độ cao, đảm bảo tính đồng bộ tuyệt đối trong hệ thống tự động hóa.

Ứng dụng thực tế

Đo lường cảm biến nhiệt độ (RTD/PT100/PT1000).
Kiểm tra điện trở linh kiện trong dây chuyền sản xuất điện tử.
Giám sát các thông số điện trở trong hệ thống quản lý năng lượng.
Ứng dụng trong các phòng thí nghiệm và hệ thống đo lường tự động chính xác cao.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Mã sản phẩm	EL3692-0020
Số kênh đầu vào	2 kênh
Nguồn cấp	Thông qua E-bus
Công nghệ đo	2 hoặc 4 dây, đo điện trở
Loại tín hiệu	Vi sai (Differential)
Điện trở nội bộ	> 100 MΩ
Tần số giới hạn bộ lọc đầu vào	100 Hz
Cảnh báo lỗi đấu dây	Có
Thời gian chuyển đổi	Điển hình 10…400 ms (tùy thuộc vào dải đo và cài đặt)
Dải đo	100 mΩ, 1 Ω, 10 Ω, 100 Ω, 1 kΩ, 10 kΩ, 100 kΩ, 1 MΩ, 10 MΩ
Chế độ chuyển dải	Tự động hoặc thông qua bộ điều khiển
Độ phân giải	24 bit
Sai số đo lường	< ±0.5 % (so với giá trị thang đo đầy đủ khi kết nối 4 dây)
Hiệu chuẩn	Đã hiệu chuẩn tại nhà máy (Factory calibrated)
Cách ly điện	1500 V (E-bus/điện áp tín hiệu)
Điện năng tiêu thụ E-bus	Điển hình 220 mA
Nhiệt độ vận hành	0…+55 °C
Tiêu chuẩn bảo vệ	IP 20
Chứng nhận	CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc)

Sản phẩm tương thích

Để hoạt động ổn định, EL3692-0020 cần được sử dụng cùng với EtherCAT Coupler của Beckhoff và các bộ điều khiển hỗ trợ giao thức EtherCAT như PLC Beckhoff TwinCAT. Bạn có thể tham khảo thêm các module Analog Input khác của Beckhoff tại danh mục sản phẩm của AUT VN để hoàn thiện hệ thống.
