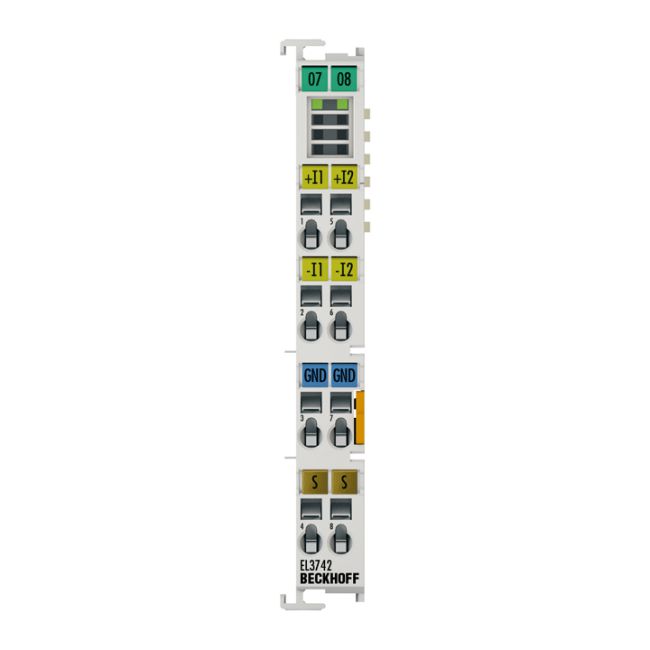

EL3742 Beckhoff | EtherCAT Terminal Analog Input 2 Kênh (0-20mA) 16-bit Oversampling

Thương hiệu: Beckhoff
Model: EL3742
Loại thiết bị: EtherCAT Terminal - Module đầu vào Analog (Dòng điện)
Số kênh: 2 kênh (vi sai)
Dải đo: 0…20 mA
Độ phân giải: 16 bit
Công nghệ nổi bật: Oversampling (Lấy mẫu quá mức) giúp tăng tốc độ thu thập dữ liệu
Tình trạng: Mới 100%, hàng chính hãng
Bảo hành: Chính hãng tại AUT VN

nhà chế tạo: Beckhoff

SKU: EL3742

1.000 ₫

Số lượng:

Giới thiệu về Module Beckhoff EL3742 EtherCAT Terminal

EL3742 là module đầu vào Analog (Analog Input) chuyên dụng từ hãng Beckhoff, được thiết kế để đo dòng điện với độ chính xác cực cao thông qua giao thức EtherCAT. Với cấu hình 2 kênh vi sai và độ phân giải 16-bit, sản phẩm này là giải pháp hoàn hảo cho các ứng dụng đòi hỏi tốc độ lấy mẫu cực nhanh và khả năng thu thập dữ liệu chính xác trong môi trường công nghiệp tự động hóa hiện đại.

Điểm nổi bật của EL3742

Công nghệ Oversampling: Cho phép tăng tốc độ lấy mẫu lên đến 100 ksps, giúp bắt trọn các tín hiệu thay đổi nhanh chóng mà các module analog thông thường không làm được.
Độ phân giải cao: 16-bit đảm bảo dữ liệu đầu vào được chuyển đổi một cách chi tiết và chính xác nhất.
Đồng bộ hóa cực cao: Hỗ trợ Distributed Clocks (DC) với độ chính xác dưới 1 µs, cực kỳ quan trọng trong các hệ thống điều khiển chuyển động và đồng bộ hóa đa trục.
Tích hợp EtherCAT: Kết nối mượt mà, tốc độ phản hồi thời gian thực (Real-time) tối ưu.

Lợi ích khi đầu tư EL3742 cho hệ thống của bạn

Tối ưu hóa hiệu suất: Khả năng lấy mẫu quá mức giúp giảm thiểu sai số và hiện tượng mất dữ liệu khi đo các tín hiệu dòng điện có tần số cao.
Tiết kiệm thời gian lắp đặt: Thiết kế dạng Terminal gọn nhẹ, dễ dàng lắp đặt trên thanh DIN rail và tích hợp vào hệ thống EtherCAT hiện có.
Độ tin cậy cao: Chịu được môi trường công nghiệp khắc nghiệt với các chứng chỉ CE, UL, ATEX.

Thông số kỹ thuật chi tiết (Technical Data)

Thông số kỹ thuật	Giá trị chi tiết
Số lượng đầu vào	2 kênh (vi sai)
Nguồn cấp	Qua E-bus
Công nghệ	Đầu vào vi sai, lấy mẫu quá mức (Oversampling)
Loại tín hiệu	Vi sai (Differential)
Dải dòng điện	0…20 mA
Tốc độ lấy mẫu tối đa	Tối đa 10 µs/100 ksps (mỗi kênh, đồng thời)
Hệ số lấy mẫu quá mức (n)	Có thể chọn từ 1…100
Băng thông tín hiệu đầu vào	Khuyến nghị 0…30 kHz
Xung nhịp phân tán (Distributed Clocks)	Có hỗ trợ
Độ chính xác xung nhịp DC	<< 1 µs
Điện trở nội bộ	Điển hình 85 Ω + điện áp diode
Tần số giới hạn bộ lọc đầu vào	80 kHz
Điện áp chế độ chung (UCM)	Tối đa 10 V
Thời gian chuyển đổi	Tối thiểu 10 µs
Độ phân giải	16 bit (bao gồm cả dấu)
Sai số đo lường	< ±0.3 % (so với giá trị toàn thang) đối với tín hiệu đầu vào lên đến 10 Hz
Khả năng chịu điện áp quá áp	Tối đa 35 V
Cách ly điện	500 V (giữa E-bus và điện áp tín hiệu)
Tiêu thụ dòng điện E-bus	Điển hình 200 mA
Trọng lượng	Khoảng 60 g
Nhiệt độ vận hành/lưu trữ	-25…+60 °C / -40…+85 °C
Cấp bảo vệ/Vị trí lắp đặt	IP20 / Có thể thay đổi
Chứng chỉ phê duyệt	CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc)

Hướng dẫn sử dụng và Ứng dụng

Ứng dụng: EL3742 được ứng dụng rộng rãi trong việc đo lường dòng điện tốc độ cao, giám sát năng lượng, các hệ thống điều khiển servo, và thu thập dữ liệu từ các cảm biến dòng điện trong các dây chuyền sản xuất tự động hóa yêu cầu độ chính xác thời gian thực.

Khả năng tương thích: Sản phẩm hoạt động hoàn hảo khi sử dụng chung với hệ thống EtherCAT của Beckhoff, các module đầu vào/đầu ra của dòng ESxxxx và các bộ điều khiển (Controller) hỗ trợ chuẩn EtherCAT.
