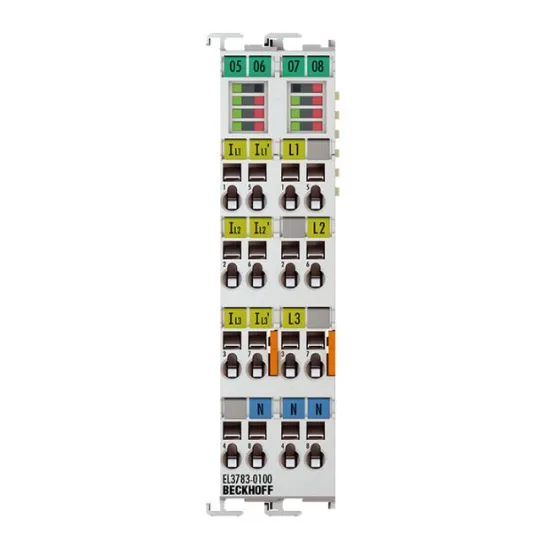

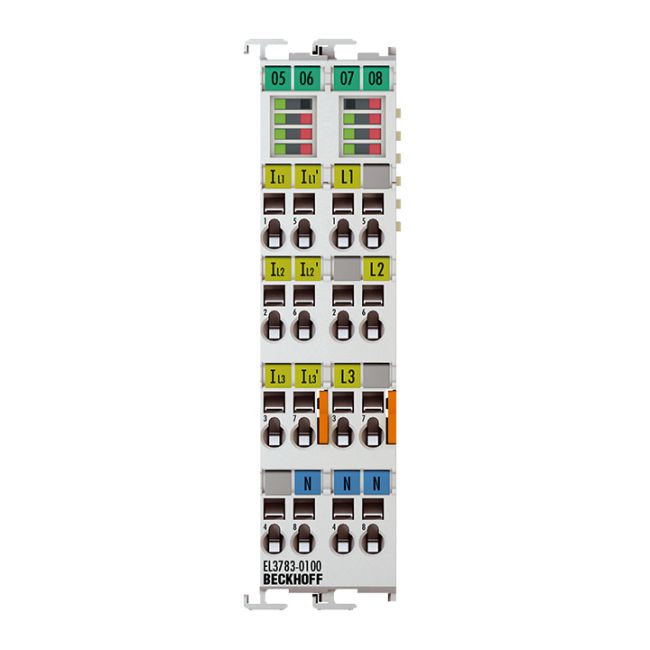

EL3783-0100 | EtherCAT Terminal Beckhoff Đo Lường 3 Pha Đa Năng | AUT VN

Hãng sản xuất: Beckhoff (Đức)
Số kênh: 3 kênh đầu vào Analog đa chức năng
Tốc độ lấy mẫu: 20 ksps với tính năng Oversampling
Độ phân giải: 16 bit chính xác cao
Dải đo: 130 V AC, 1/5 A
Tính năng: Cách điện (Electrically isolated), đo lường 3 pha
Bảo hành: 12 tháng chính hãng tại AUT VN

nhà chế tạo: Beckhoff

SKU: EL3783-0100

1.000 ₫

Số lượng:

Giới thiệu sản phẩm Beckhoff EL3783-0100

Beckhoff EL3783-0100 là một module EtherCAT Terminal cao cấp được thiết kế đặc biệt cho các ứng dụng giám sát điện năng 3 pha. Với khả năng lấy mẫu cực nhanh lên đến 20 ksps và tính năng Oversampling, sản phẩm này cho phép phân tích chi tiết các giá trị tức thời của dòng điện và điện áp trong hệ thống điện xoay chiều AC.

Điểm nổi bật của EL3783-0100

Độ chính xác cao: Độ phân giải 16 bit đảm bảo sai số cực thấp (0.2%), giúp hệ thống điều khiển nhận diện chính xác các biến đổi nhỏ nhất.
Công nghệ Oversampling: Cho phép ghi lại dữ liệu với tốc độ cao hơn chu kỳ bus EtherCAT, lý tưởng cho việc phân tích sóng hài và chất lượng điện năng.
Cách điện an toàn: Khả năng cách điện lên đến 4500 V giúp bảo vệ hệ thống điều khiển khỏi các xung điện áp cao từ phía lưới điện.
Linh hoạt: Hỗ trợ cả đo lường trực tiếp và qua biến áp đo lường, phù hợp với nhiều cấu trúc hệ thống khác nhau.

Lợi ích khi sử dụng sản phẩm tại AUT VN

Sử dụng EL3783-0100 từ nhà cung cấp AUT VN, quý khách hàng sẽ tối ưu hóa được quy trình giám sát năng lượng, giảm thiểu rủi ro hư hỏng thiết bị do sự cố điện và nâng cao hiệu suất vận hành của máy móc công nghiệp. Sản phẩm dễ dàng tích hợp vào hệ sinh thái TwinCAT của Beckhoff.

Thông số kỹ thuật chi tiết (Technical Specifications)

Đặc tính kỹ thuật	Thông số chi tiết EL3783-0100
Số lượng đầu vào	3 x dòng điện, 3 x điện áp
Công nghệ	Giám sát công suất 3 pha cho điện áp xoay chiều
Loại tín hiệu	Single-ended
Hệ số Oversampling	n = 1…100 (tùy chọn)
Distributed Clocks (DC)	Có hỗ trợ
Thời gian chuyển đổi	50 µs cho tất cả các kênh đồng thời
Giá trị đo lường	Dòng điện (I1, I2, I3), Điện áp (giá trị tức thời)
Điện áp đo tối đa	130 V AC (qua biến áp điện áp)
Dòng điện đo tối đa	1 A (AC) / 5 A (AC) (qua biến áp dòng)
Độ phân giải	16 bit (bao gồm dấu)
Sai số đo lường	0.2 % so với giá trị toàn thang đo
Cách điện	4500 V
Trọng lượng	Xấp xỉ 100 g
Nhiệt độ vận hành	0…+55 °C
Tiêu chuẩn bảo vệ	IP 20

Hướng dẫn sử dụng và kết hợp thiết bị

Thiết bị EL3783-0100 thường được lắp đặt trên đường ray DIN cùng với các bộ Coupler như EK1100 hoặc EK1200. Nó hoạt động hoàn hảo khi kết hợp với các bộ điều khiển Embedded PC CX series của Beckhoff để xử lý dữ liệu đo lường thời gian thực qua giao thức EtherCAT.

Nguồn nội dung tham khảo: Beckhoff International
