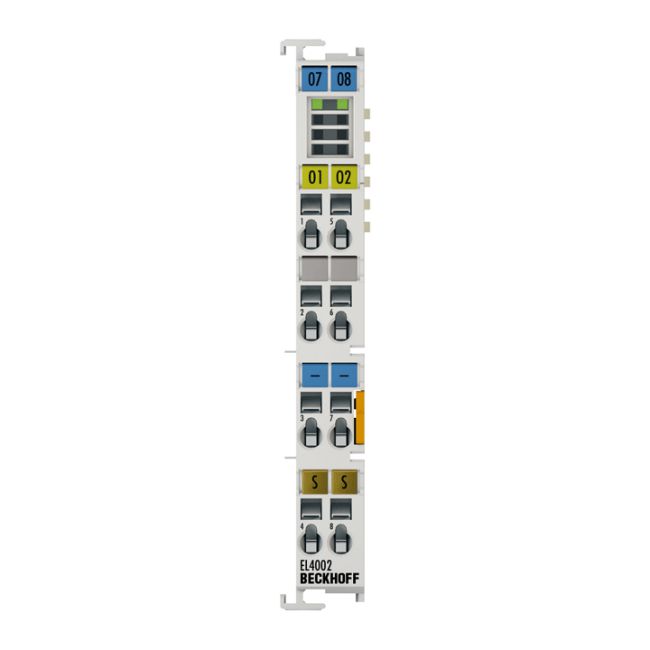

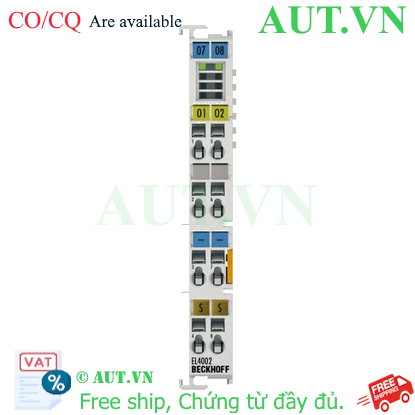

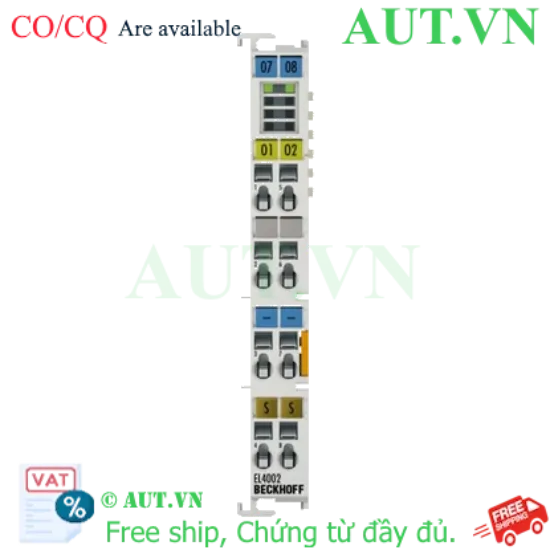

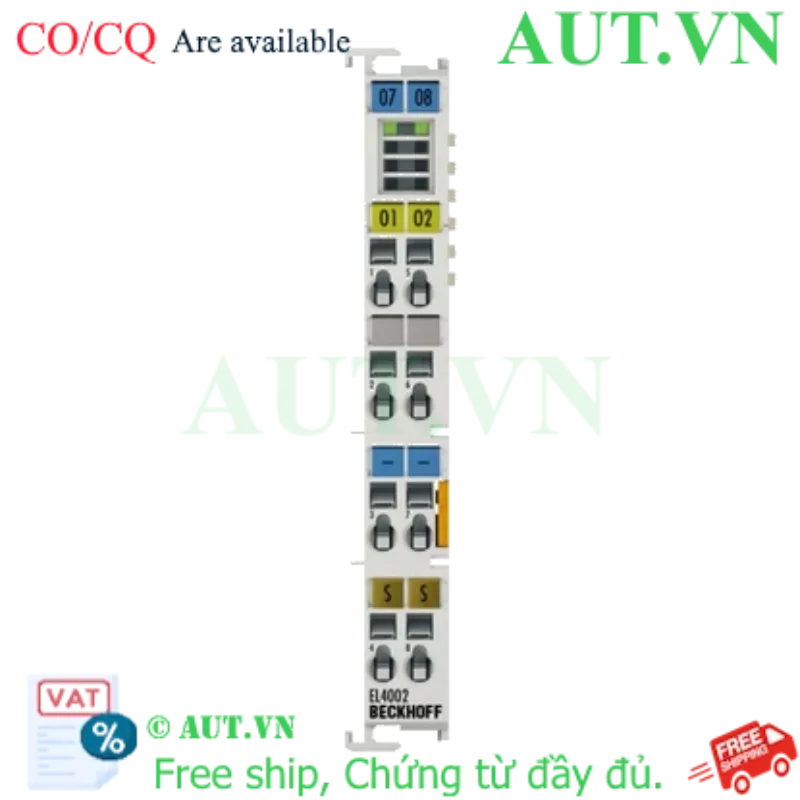

Terminal EtherCAT Beckhoff EL4002: Giải Pháp Ngõ Ra Analog Chính Xác Cho Hệ Thống Tự Động Hóa
Giới thiệu:
Terminal EtherCAT EL4002 của Beckhoff là một thành phần quan trọng trong hệ thống tự động hóa công nghiệp, cung cấp 2 kênh ngõ ra analog với dải điện áp 0-10 V và độ phân giải 12 bit. Sản phẩm này cho phép điều khiển chính xác các thiết bị ngoại vi như biến tần, van tỷ lệ, hoặc các bộ truyền động khác trong các ứng dụng đòi hỏi độ chính xác cao. Với khả năng kết nối qua EtherCAT, EL4002 đảm bảo tốc độ truyền dữ liệu nhanh chóng và độ tin cậy cao, phù hợp cho các hệ thống tự động hóa phức tạp.
Điểm nổi bật:
- Hai kênh ngõ ra analog độc lập: Cung cấp sự linh hoạt tối đa cho việc điều khiển nhiều thiết bị cùng lúc.
- Dải điện áp 0-10 V: Tiêu chuẩn công nghiệp, tương thích rộng rãi với nhiều loại thiết bị.
- Độ phân giải 12 bit: Đảm bảo tín hiệu ngõ ra có độ chính xác cao, lên đến 4096 cấp độ, cho phép điều chỉnh tinh vi.
- Chuẩn EtherCAT: Tích hợp dễ dàng vào mạng lưới tự động hóa hiện có, mang lại hiệu suất vượt trội về tốc độ và đồng bộ hóa.
- Thiết kế nhỏ gọn, bền bỉ: Dễ dàng lắp đặt trong tủ điện và hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
- Chất lượng Beckhoff: Sản phẩm chính hãng, đảm bảo độ bền và hiệu suất hoạt động lâu dài.
- Chứng nhận đầy đủ: Bao gồm CO/CQ, hóa đơn VAT, đáp ứng mọi yêu cầu về hồ sơ và pháp lý.
Lợi ích khi sử dụng EL4002:
- Tăng cường độ chính xác điều khiển: Giảm thiểu sai số trong quá trình vận hành máy móc, nâng cao chất lượng sản phẩm cuối cùng.
- Tối ưu hóa hiệu suất hệ thống: Phản hồi nhanh chóng và chính xác, giúp hệ thống hoạt động hiệu quả hơn.
- Giảm thời gian cài đặt và bảo trì: Thiết kế pluggable wiring và khả năng chẩn đoán lỗi từ xa giúp tiết kiệm thời gian.
- Mở rộng khả năng tự động hóa: Tích hợp dễ dàng với các module EtherCAT khác của Beckhoff, tạo nên một hệ thống tự động hóa toàn diện.
- Yên tâm sử dụng: Bảo hành chính hãng 1 năm và hỗ trợ kỹ thuật chuyên nghiệp từ AUT VN.
Ứng dụng của Terminal EtherCAT EL4002:
- Điều khiển tốc độ động cơ thông qua biến tần.
- Điều khiển vị trí hoặc lưu lượng bằng van tỷ lệ.
- Giám sát và điều chỉnh các thông số quy trình trong sản xuất hóa chất, thực phẩm, dược phẩm.
- Tích hợp vào các hệ thống SCADA và HMI để giám sát và điều khiển tập trung.
- Các ứng dụng trong ngành công nghiệp ô tô, đóng gói, và chế biến gỗ.
Bảng thông số kỹ thuật chi tiết:
| Thông số kỹ thuật |
EL4002 |
| Công nghệ kết nối |
2-wire, single-ended |
| Số lượng kênh ngõ ra |
2 |
| Nguồn cấp |
24 V DC qua các tiếp điểm nguồn (power contacts) |
| Điện áp tín hiệu ngõ ra |
0…10 V |
| Distributed clocks |
Có |
| Độ chính xác Distributed clock |
<< 1 µs |
| Tải ngõ ra |
> 5 kΩ (chống ngắn mạch) |
| Sai số ngõ ra |
< 0.1 % (so với giá trị cuối) |
| Độ phân giải |
12 bit |
| Cách ly điện |
500 V (E-bus/điện áp tín hiệu) |
| Thời gian chuyển đổi |
~ 150 µs |
| Dòng tiêu thụ (power contacts) |
typ. 25 mA |
| Dòng tiêu thụ (E-bus) |
typ. 140 mA |
| Độ rộng bit trong ảnh tiến trình (Process Image) |
2 x 16 bit ngõ ra AO |
| Tính năng đặc biệt |
Watchdog tùy chọn: giá trị ngõ ra tùy chỉnh với ramp; đồng bộ hóa người dùng có thể được kích hoạt. |
| Trọng lượng |
khoảng 60 g |
| Nhiệt độ hoạt động/lưu trữ |
-25…+60 °C / -40…+85 °C |
| Khả năng miễn nhiễm/phát xạ EMC |
tuân theo EN 61000-6-2 / EN 61000-6-4 |
| Độ ẩm tương đối |
95 %, không ngưng tụ |
| Khả năng chống rung/sốc |
tuân theo EN 60068-2-6 / EN 60068-2-27 |
| Cấp bảo vệ / Vị trí lắp đặt |
IP 20 / có thể thay đổi |
| Kết nối dây cắm (Pluggable wiring) |
cho tất cả các terminal ESxxxx |
| Phê duyệt/Chứng nhận |
CE, UL, ATEX |
| Ký hiệu Ex |
II 3 G Ex nA IIC T4 Gc |
Hướng dẫn sử dụng:
Terminal EL4002 được lắp đặt trong tủ điều khiển và kết nối với hệ thống bus EtherCAT. Tín hiệu điện áp 0-10V được tạo ra từ bộ điều khiển PLC và truyền đến EL4002 thông qua E-bus. Sau đó, EL4002 sẽ chuyển đổi tín hiệu số này thành tín hiệu analog 0-10V để điều khiển các thiết bị ngoại vi. Việc cấu hình và gán địa chỉ cho terminal được thực hiện thông qua phần mềm lập trình của Beckhoff (ví dụ: TwinCAT).
Sản phẩm sử dụng chung với:
Terminal EL4002 thường được sử dụng trong các hệ thống sử dụng bus EtherCAT, kết hợp với các loại Terminal khác của Beckhoff thuộc dòng ELxxxx và ESxxxx để xây dựng hệ thống điều khiển I/O phân tán hoàn chỉnh.
