Bộ Chuyển Đổi Tín Hiệu EtherCAT Beckhoff EL4132 - Ngõ Ra Analog Điện Áp ±10V, Độ Phân Giải 16-bit
Chào mừng quý khách đến với AUT VN - Nhà cung cấp hàng đầu các giải pháp tự động hóa công nghiệp. Hôm nay, chúng tôi giới thiệu đến quý vị sản phẩm Bộ Chuyển Đổi Tín Hiệu EtherCAT Beckhoff EL4132, một thiết bị không thể thiếu trong các hệ thống điều khiển hiện đại.
Giới Thiệu Sản Phẩm

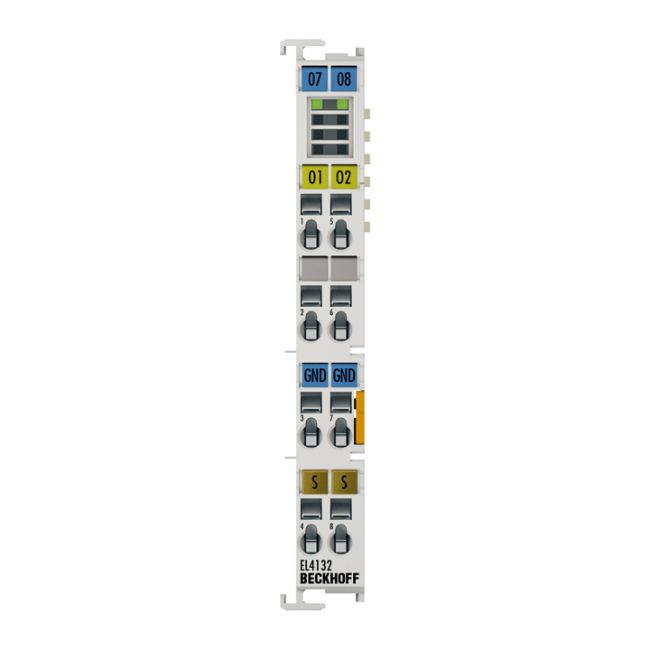

Beckhoff EL4132 là một terminal EtherCAT mạnh mẽ, cung cấp 2 kênh ngõ ra analog với dải điện áp từ -10 V đến +10 V và độ phân giải cao 16 bit. Sản phẩm này lý tưởng cho các ứng dụng yêu cầu điều khiển chính xác tín hiệu analog, được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp, điều khiển quá trình, và đo lường.
Điểm Nổi Bật Của Beckhoff EL4132
- 2 Kênh Ngõ Ra Analog Chuẩn Xác: Cung cấp 2 kênh độc lập với dải điện áp đầu ra ±10 V, đáp ứng đa dạng nhu cầu điều khiển.
- Độ Phân Giải Cao 16-bit: Đảm bảo tín hiệu đầu ra có độ chi tiết và chính xác cao, phù hợp với các ứng dụng nhạy cảm.
- Giao Tiếp EtherCAT Tốc Độ Cao: Tận dụng ưu điểm của mạng EtherCAT mang lại tốc độ truyền dữ liệu nhanh chóng, độ trễ thấp và khả năng đồng bộ hóa chính xác (Distributed Clocks).
- Khả Năng Tùy Biến Cao: Watchdog có thể cấu hình, đồng bộ hóa người dùng cho phép tùy chỉnh hoạt động của terminal theo yêu cầu cụ thể của từng hệ thống.
- Thiết Kế Bền Bỉ: Vỏ bảo vệ đạt chuẩn IP20, hoạt động ổn định trong dải nhiệt độ rộng (-25…+60 °C) và chống rung/sốc tốt.
- Tích Hợp Dễ Dàng: Tương thích với các thiết bị EtherCAT khác và dễ dàng lắp đặt trên DIN rail.
- Chứng Nhận Quốc Tế: Đạt các tiêu chuẩn CE, UL, ATEX, đảm bảo an toàn và chất lượng cho mọi ứng dụng, kể cả trong môi trường nguy hiểm (Ex marking II 3 G Ex nA IIC T4 Gc).
Lợi Ích Khi Lựa Chọn Beckhoff EL4132 Tại AUT VN
Khi lựa chọn EL4132 từ AUT VN, quý khách không chỉ nhận được sản phẩm chất lượng cao từ thương hiệu Beckhoff uy tín mà còn hưởng các lợi ích vượt trội:
- Chất Lượng Đảm Bảo: Sản phẩm mới 100%, có đầy đủ chứng nhận xuất xứ (CO/CQ) và hóa đơn VAT.
- Bảo Hành Chính Hãng: Yên tâm sử dụng với thời gian bảo hành lên đến 1 năm.
- Hỗ Trợ Kỹ Thuật Chuyên Nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của AUT VN sẵn sàng tư vấn, hỗ trợ lắp đặt và khắc phục sự cố.
- Giá Cả Cạnh Tranh: Chúng tôi cam kết mang đến mức giá tốt nhất cho các giải pháp tự động hóa.
- Giao Hàng Nhanh Chóng: Đáp ứng nhu cầu của quý khách một cách kịp thời.
Ứng Dụng Thực Tế
Beckhoff EL4132 thường được sử dụng trong các ứng dụng như:
- Điều khiển tốc độ động cơ servo hoặc biến tần.
- Điều chỉnh van tuyến tính, van tỷ lệ.
- Điều khiển nhiệt độ thông qua các bộ điều khiển PID.
- Thu thập tín hiệu analog từ các cảm biến áp suất, lưu lượng, mức, v.v.
- Các hệ thống tự động hóa nhà máy, dây chuyền sản xuất, tòa nhà thông minh.
Bảng Thông Số Kỹ Thuật Chi Tiết
| Thông Số Kỹ Thuật |
EL4132, ES4132 |
| Công nghệ kết nối |
2-wire, single-ended |
| Số lượng ngõ ra |
2 |
| Nguồn cấp |
qua E-bus |
| Dải điện áp tín hiệu |
-10…+10 V |
| Đồng bộ hóa phân tán (Distributed clocks) |
Có |
| Độ chính xác Distributed clock |
<< 1 µs |
| Tải tối thiểu |
> 5 kΩ (chống ngắn mạch) |
| Sai số đo lường |
< 0.1 % (so với giá trị toàn thang đo) |
| Độ phân giải |
16 bit (bao gồm dấu) |
| Cách ly điện |
500 V (E-bus/tín hiệu điện áp) |
| Tốc độ lấy mẫu ngõ ra tối đa |
15 ksps |
| Dòng tiêu thụ (power contacts) |
– |
| Dòng tiêu thụ (E-bus) |
typ. 210 mA |
| Độ rộng bit trong ảnh tiến trình |
2 x 16 bit AO output |
| Tính năng đặc biệt |
Watchdog có thể cấu hình; có thể kích hoạt đồng bộ hóa người dùng. |
| Trọng lượng |
khoảng 55 g |
| Nhiệt độ hoạt động/lưu trữ |
-25…+60 °C / -40…+85 °C |
| Khả năng chống nhiễu/phát xạ EMC |
Tuân theo EN 61000-6-2 / EN 61000-6-4 |
| Độ ẩm tương đối |
95 %, không ngưng tụ |
| Khả năng chống rung/sốc |
Tuân theo EN 60068-2-6 / EN 60068-2-27 |
| Cấp bảo vệ / Vị trí lắp đặt |
IP 20 / Biến đổi |
| Khả năng cắm dây |
cho tất cả các terminal ESxxxx |
| Phê duyệt/dấu hiệu |
CE, UL, ATEX |
| Đánh dấu chống cháy nổ (Ex marking) |
II 3 G Ex nA IIC T4 Gc |
Sử Dụng Chung Với Sản Phẩm Nào?
Beckhoff EL4132 được thiết kế để hoạt động trong hệ sinh thái EtherCAT của Beckhoff. Nó thường được sử dụng kết hợp với:
- Bộ điều khiển trung tâm Beckhoff: Như CX series (ví dụ: CX5140, CX52xx) để xử lý logic điều khiển.
- Các Terminal EtherCAT khác: Bao gồm các module ngõ vào số (Digital Input), ngõ ra số (Digital Output), module analog input (ví dụ: EL4032), module đo nhiệt độ (EL30xx), module đếm tốc độ cao (EL5xxx),...
- Bộ nguồn Beckhoff: Để cung cấp năng lượng cho hệ thống E-bus.
- Phần mềm TwinCAT: Nền tảng lập trình và cấu hình mạnh mẽ của Beckhoff.
Hướng Dẫn Sử Dụng Cơ Bản
- Lắp đặt: Gắn terminal EL4132 lên thanh DIN rail, kết nối với các terminal khác và bộ điều khiển trung tâm thông qua E-bus.
- Đấu nối điện: Kết nối nguồn cấp cho E-bus và đấu nối dây tín hiệu analog vào các ngõ ra tương ứng.
- Cấu hình phần mềm: Sử dụng phần mềm TwinCAT để nhận diện, cấu hình địa chỉ EtherCAT và thiết lập các thông số cho EL4132 (ví dụ: dải điện áp, độ phân giải, tham số watchdog).
- Lập trình: Tích hợp chức năng điều khiển ngõ ra analog của EL4132 vào chương trình PLC để điều khiển các thiết bị chấp hành.
Mua Ngay Beckhoff EL4132 Tại AUT VN
Đừng bỏ lỡ cơ hội nâng cấp hệ thống tự động hóa của bạn với Bộ Chuyển Đổi Tín Hiệu EtherCAT Beckhoff EL4132. Liên hệ ngay với AUT VN để nhận tư vấn chi tiết và báo giá tốt nhất!
