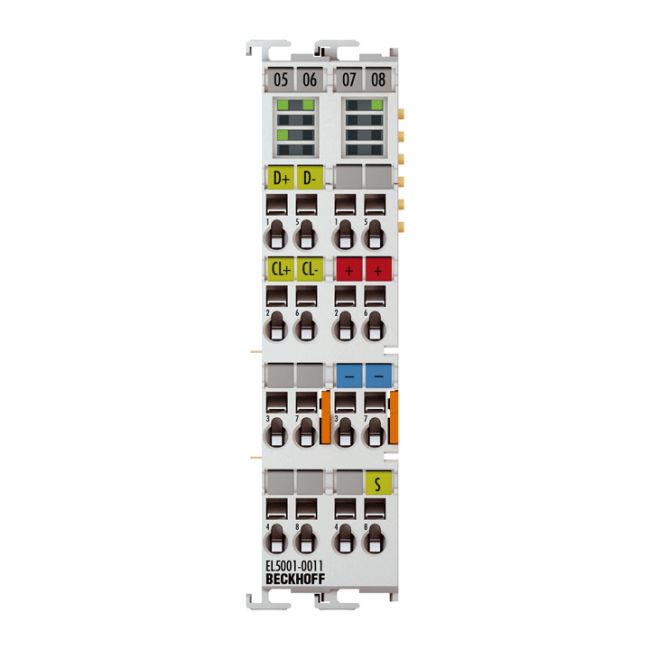

Beckhoff EL5001-0011 | EtherCAT Terminal - Giao diện Encoder SSI 1 kênh (Monitor)

Thương hiệu: Beckhoff (Đức)
Model: EL5001-0011
Chức năng: Giao diện giám sát (monitor) Encoder SSI 1 kênh qua chuẩn EtherCAT
Tốc độ truyền dữ liệu: Lên đến 1 MHz
Tình trạng: Mới 100%, chính hãng
Pháp lý: Đầy đủ chứng từ CO/CQ, hóa đơn VAT
Bảo hành: Chính hãng tại AUT VN

nhà chế tạo: Beckhoff

SKU: EL5001-0011

1.000 ₫

Số lượng:

Giới thiệu về Beckhoff EL5001-0011 EtherCAT Terminal

EL5001-0011 là module EtherCAT Terminal chuyên dụng được thiết kế bởi Beckhoff, đóng vai trò là giao diện giám sát (monitor) cho 1 kênh Encoder SSI. Điểm đặc biệt của dòng sản phẩm này là khả năng "lắng nghe" tín hiệu mà không can thiệp vào vòng lặp điều khiển hiện có, giúp việc thu thập dữ liệu từ encoder trở nên an toàn và chính xác tuyệt đối trong các hệ thống tự động hóa phức tạp.

Điểm nổi bật của sản phẩm

Chế độ Monitor thông minh: Cho phép giám sát dữ liệu encoder mà không gây ảnh hưởng đến quá trình vận hành của hệ thống điều khiển chính.
Tốc độ cực cao: Hỗ trợ tốc độ truyền dữ liệu biến thiên lên đến 1 MHz, đảm bảo phản hồi dữ liệu thời gian thực.
Độ tin cậy chuẩn công nghiệp: Đáp ứng các tiêu chuẩn khắt khe về EMC, chống rung và chịu nhiệt, phù hợp cho môi trường nhà máy khắc nghiệt.
Kết nối linh hoạt: Sử dụng tín hiệu vi sai (RS422) giúp giảm thiểu nhiễu tín hiệu trên đường truyền dài.

Lợi ích khi sử dụng EL5001-0011

Tối ưu hóa giám sát: Giúp kỹ sư dễ dàng theo dõi vị trí, tốc độ của encoder mà không cần dừng hệ thống.
Tiết kiệm chi phí: Tích hợp dễ dàng vào hệ thống EtherCAT sẵn có thông qua các coupler của Beckhoff.
Độ chính xác cao: Với khả năng tùy chỉnh baud rate và độ dài dữ liệu (lên đến 32 bit), sản phẩm đáp ứng mọi yêu cầu khắt khe về độ phân giải.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Công nghệ	Giao diện giám sát SSI (SSI monitor interface)
Số kênh	1 kênh
Kết nối Encoder	D+, D-, Cl+, Cl-
Điện áp hoạt động Encoder	24 V DC (cấp từ các tiếp điểm nguồn)
Tín hiệu đầu ra (xung)	Tín hiệu vi sai (RS422)
Tín hiệu đầu vào (dữ liệu)	Tín hiệu vi sai (RS422)
Nguồn cấp	24 V DC qua các tiếp điểm nguồn
Tốc độ truyền dữ liệu	Biến thiên lên đến 1 MHz (mặc định 250 kHz)
Dữ liệu nối tiếp (Serial input)	Biến thiên lên đến 32 bit (mặc định 24 bit)
Hướng dữ liệu	Đọc (Read)
Dòng điện tiêu thụ (E-bus)	Điển hình 130 mA
Đồng hồ phân tán (Distributed Clocks)	Có hỗ trợ
Tính năng đặc biệt	Không có ngõ ra clock (chế độ lắng nghe), tùy chỉnh baud rate, độ dài dữ liệu và mã hóa
Khả năng cách điện	500 V (E-bus/field potential)
Nhiệt độ vận hành	-25…+60 °C
Tiêu chuẩn bảo vệ	IP 20
Chứng chỉ	CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc)

Ứng dụng và khả năng tương thích

Sản phẩm được ứng dụng rộng rãi trong việc giám sát vị trí vòng quay của các động cơ servo, các trục máy CNC hoặc các hệ thống băng tải yêu cầu độ chính xác cao. EL5001-0011 hoạt động hoàn hảo khi kết hợp với các dòng Coupler của Beckhoff như EK1100 và các module EtherCAT Terminal khác trong hệ sinh thái Beckhoff Automation.

Để đảm bảo hiệu suất tốt nhất, vui lòng tham khảo tài liệu kỹ thuật chính hãng từ Beckhoff trước khi lắp đặt.
