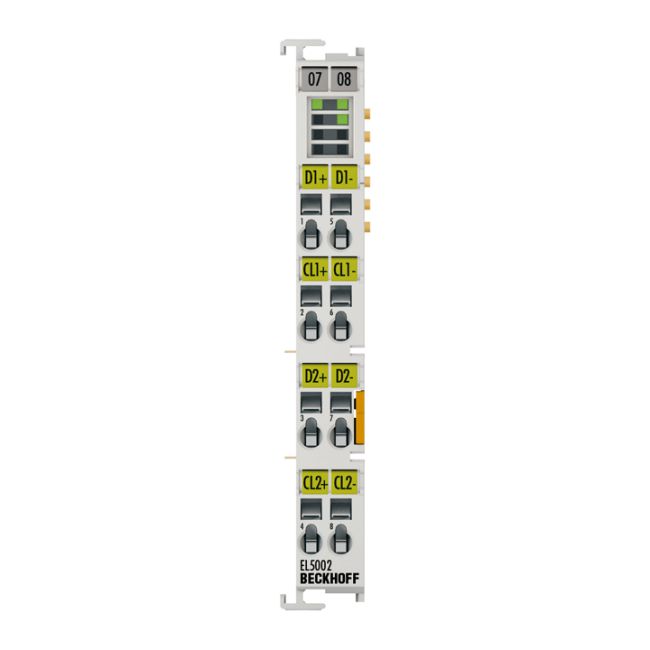

Beckhoff EL5002 | EtherCAT Terminal Giao Tiếp Encoder SSI 2 Kênh

**Thương hiệu:** Beckhoff
**Mã sản phẩm:** EL5002
**Loại thiết bị:** EtherCAT Terminal - Giao diện Encoder SSI
**Số kênh:** 2 kênh độc lập
**Công nghệ:** SSI (Synchronous Serial Interface)
**Tín hiệu:** Vi sai (RS422) cho cả đầu vào và đầu ra
**Tình trạng:** Mới 100%, chính hãng
**Phân phối bởi:** AUT VN (Hỗ trợ CO/CQ, hóa đơn VAT)

nhà chế tạo: Beckhoff

SKU: EL5002

1.000 ₫

Số lượng:

Giới thiệu về Beckhoff EL5002 - Giải pháp giao tiếp Encoder SSI chuyên nghiệp

Trong các hệ thống tự động hóa yêu cầu độ chính xác cao, việc đọc dữ liệu từ các cảm biến vị trí (encoder) là cực kỳ quan trọng. Beckhoff EL5002 là module EtherCAT Terminal chuyên dụng được thiết kế để cung cấp giao diện kết nối cho 2 kênh Encoder SSI. Sản phẩm giúp chuyển đổi dữ liệu từ encoder SSI sang giao thức EtherCAT một cách nhanh chóng, chính xác, phục vụ tối ưu cho các ứng dụng điều khiển chuyển động (Motion Control).

Điểm nổi bật của sản phẩm

Hiệu suất cao: Hỗ trợ tốc độ truyền dữ liệu biến thiên lên đến 1 MHz, đảm bảo phản hồi tức thì cho hệ thống điều khiển.
Độ tin cậy cực cao: Sử dụng tín hiệu vi sai (RS422) giúp chống nhiễu điện từ tuyệt vời trong môi trường công nghiệp khắc nghiệt.
Tính linh hoạt: Cho phép tùy chỉnh baud rate, mã hóa (coding) và độ dài dữ liệu (lên đến 32 bit), đáp ứng đa dạng các dòng encoder trên thị trường.
Tích hợp sẵn Distributed Clocks: Đảm bảo sự đồng bộ hóa chính xác tuyệt đối giữa các trục trong hệ thống EtherCAT.

Lợi ích khi sử dụng Beckhoff EL5002

Việc trang bị EL5002 giúp doanh nghiệp tối ưu hóa hệ thống điều khiển nhờ khả năng tích hợp dễ dàng vào mạng EtherCAT hiện có. Thay vì sử dụng các bộ chuyển đổi rời rạc, EL5002 cho phép kết nối trực tiếp các encoder SSI vào hệ thống thanh bus, tiết kiệm không gian tủ điện và giảm thiểu phức tạp trong đấu nối dây. Đặc biệt, với chứng chỉ ATEX, sản phẩm còn an toàn để sử dụng trong các môi trường có nguy cơ cháy nổ.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Công nghệ	Giao diện Encoder SSI
Số kênh	2 kênh
Kết nối Encoder	D+, D-, Cl+, Cl-
Điện áp hoạt động Encoder	Nguồn ngoài (Ví dụ: sử dụng EL91xx)
Tín hiệu đầu ra (Xung)	Tín hiệu vi sai (RS422)
Tín hiệu đầu vào (Dữ liệu)	Tín hiệu vi sai (RS422)
Nguồn cấp	24 V thông qua các tiếp điểm nguồn
Tốc độ truyền dữ liệu	Biến thiên lên đến 1 MHz (Mặc định 250 kHz)
Dữ liệu nối tiếp (Serial input)	Biến thiên lên đến 32 bit (Mặc định 24 bit)
Hướng dữ liệu	Đọc (Read)
Dòng điện tiêu thụ (E-bus)	Điển hình 130 mA
Đồng hồ phân tán (Distributed clocks)	Có hỗ trợ
Cách điện điện tử	500 V (E-bus/field potential)
Nhiệt độ hoạt động	-25 đến +60 °C
Cấp bảo vệ	IP 20
Chứng chỉ	CE, UL, ATEX

Hướng dẫn sử dụng và Lưu ý

Lắp đặt: Gắn module lên thanh Terminal Bus của Beckhoff. Lưu ý đảm bảo khoảng cách an toàn và môi trường nhiệt độ phù hợp.
Cấp nguồn: Do EL5002 sử dụng nguồn ngoài cho Encoder, bạn nên kết hợp với module cấp nguồn như Beckhoff EL91xx để đảm bảo ổn định.
Cấu hình: Sử dụng phần mềm TwinCAT để cấu hình Baud rate và độ dài bit dữ liệu tương ứng với loại Encoder bạn đang sử dụng.

Sản phẩm tương thích tốt nhất khi sử dụng cùng hệ thống EtherCAT của Beckhoff và các module cấp nguồn EL91xx.
