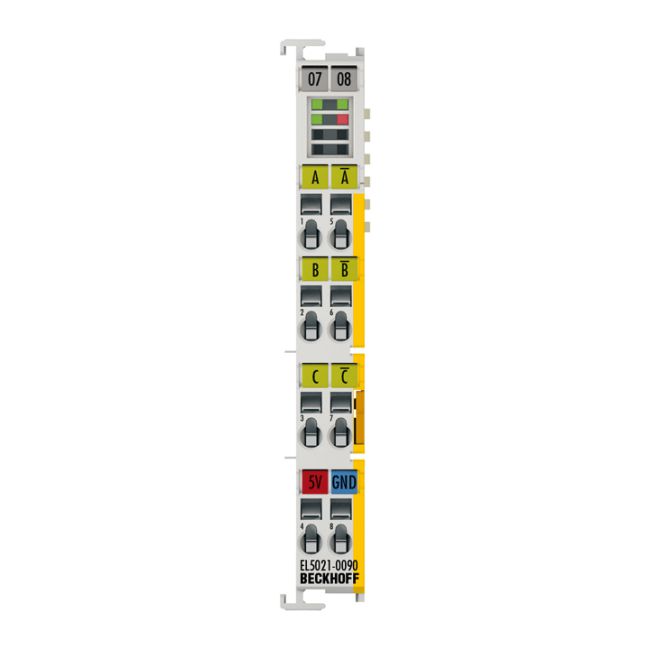

EL5021-0090 Beckhoff | EtherCAT Terminal Encoder SinCos 1 Vpp TwinSAFE SC
- **SKU:** EL5021-0090
- **Thương hiệu:** Beckhoff
- **Loại thiết bị:** EtherCAT Terminal - Giao tiếp Encoder 1 kênh
- **Công nghệ:** SinCos, tín hiệu vi sai 1 Vpp
- **Tính năng an toàn:** Tích hợp TwinSAFE SC
- **Tình trạng:** Mới 100%, chính hãng
- **Phụ kiện đi kèm:** Đầy đủ chứng từ CO/CQ, hóa đơn VAT
Giới thiệu về EL5021-0090 Beckhoff EtherCAT Terminal
Trong các hệ thống điều khiển chuyển động (Motion Control) đòi hỏi độ chính xác cực cao, việc đọc tín hiệu phản hồi từ encoder là yếu tố then chốt. EL5021-0090 là module EtherCAT Terminal chuyên dụng từ hãng Beckhoff, được thiết kế để cung cấp giao diện encoder 1 kênh với công nghệ SinCos. Đặc biệt, dòng sản phẩm này tích hợp tính năng TwinSAFE SC, giúp nâng cao mức độ an toàn cho hệ thống máy móc công nghiệp, đáp ứng các tiêu chuẩn khắt khe nhất về an toàn vận hành.
Điểm nổi bật của sản phẩm
- Độ chính xác vượt trội: Hỗ trợ giao tiếp SinCos cho tín hiệu vi sai 1 Vpp, giúp kiểm soát vị trí và tốc độ cực kỳ mịn màng.
- An toàn tối đa (TwinSAFE SC): Khả năng nhận diện lỗi biên độ và tần số, cho phép hệ thống dừng khẩn cấp khi có sự cố encoder, bảo vệ cả con người và thiết bị.
- Hiệu suất cao: Tần số đầu vào lên đến 250 kHz và khả năng quét tín hiệu với 70 MHz, đảm bảo không bỏ lỡ bất kỳ xung tín hiệu nào.
- Đồng bộ hóa hoàn hảo: Hỗ trợ Distributed Clocks (DC), giúp đồng bộ hóa cực cao giữa các node trong mạng EtherCAT.
Lợi ích khi sử dụng EL5021-0090
Việc đầu tư vào EL5021-0090 giúp doanh nghiệp tối ưu hóa quy trình sản xuất nhờ:
- Giảm thiểu rủi ro hỏng hóc máy móc nhờ tính năng tự động phát hiện lỗi tín hiệu.
- Nâng cao chất lượng sản phẩm thông qua việc kiểm soát chính xác chuyển động của trục.
- Dễ dàng tích hợp vào hệ thống hiện hữu đang sử dụng nền tảng EtherCAT của Beckhoff.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Công nghệ | Giao diện encoder SinCos cho tín hiệu vi sai 1 Vpp |
| Số kênh | 1 kênh |
| Kết nối Encoder | 1 x A, B, C: đầu vào vi sai 1 Vss: A, A? (đảo), B, B? (đảo), C, C? (đảo) |
| Điện áp hoạt động Encoder | 5 V DC/tối đa 0.5 A (lấy từ tiếp điểm nguồn 24 V DC) |
| Bộ đếm (Counter) | Tối đa 24 bit (có thể tùy chỉnh) |
| Tần số đầu vào | 250 kHz (quét tín hiệu đầu vào với 70 MHz) |
| Điện áp định mức | 24 V DC (-15 %/+20 %) |
| Độ phân giải | Tối đa 13 bit, 8192 bước mỗi chu kỳ |
| Tiêu thụ dòng điện (E-bus) | Điển hình 120 mA |
| Đồng bộ hóa (Distributed Clocks) | Có hỗ trợ |
| Tính năng đặc biệt | TwinSAFE SC, latch, reset, thay đổi hướng bộ đếm, nhận diện lỗi biên độ và tần số |
| Cách điện điện tử | 500 V (E-bus/tiềm năng trường) |
| Nhiệt độ vận hành | 0…+55 °C |
| Tiêu chuẩn phê duyệt | CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
Nguồn thông tin tham khảo: Beckhoff Official Website
Hướng dẫn sử dụng & Ứng dụng
Ứng dụng: Sản phẩm được ứng dụng rộng rãi trong các hệ thống Servo Drive, máy CNC, robot công nghiệp và các dây chuyền đóng gói tự động hóa cần phản hồi vị trí chính xác cao.
Sản phẩm sử dụng chung: Để hoạt động, EL5021-0090 cần được lắp đặt trên các bộ nối EtherCAT Coupler (như EK1100) và kết nối với bộ điều khiển chính (PLC/PC-based control) hỗ trợ giao thức EtherCAT.
