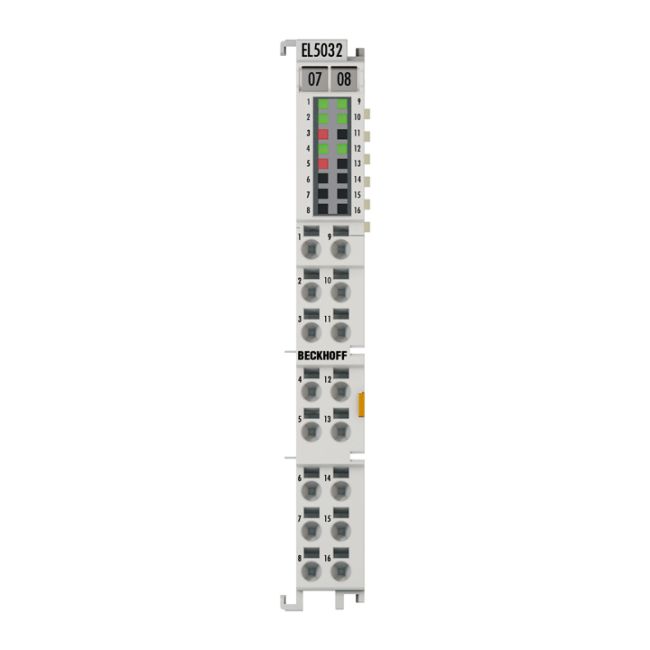

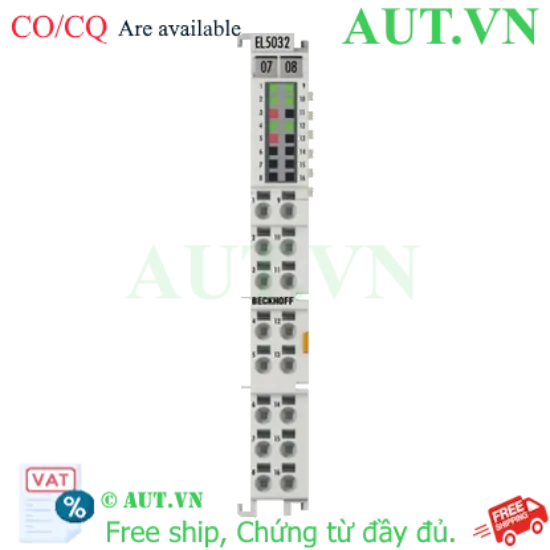

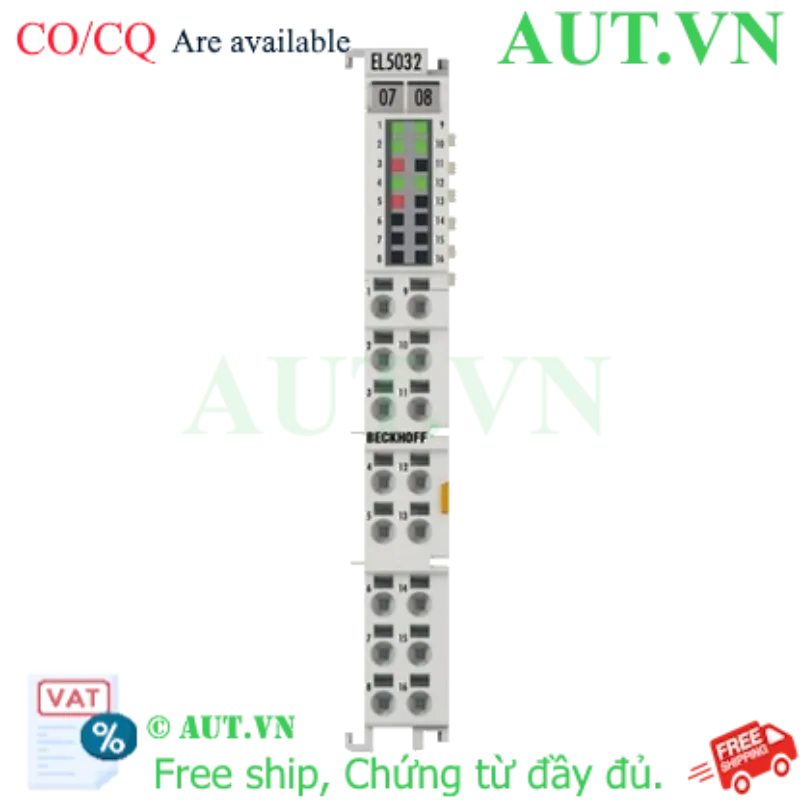

Beckhoff EL5032 | EtherCAT Terminal - Giao diện Encoder 2 kênh EnDat 2.2
- Thương hiệu: Beckhoff
- Model: EL5032
- Loại thiết bị: EtherCAT Terminal (Giao diện Encoder)
- Giao thức: EnDat 2.2 (2 kênh)
- Độ phân giải: Tối đa 48 bit
- Tình trạng: Mới 100% - Chính hãng
- Bảo hành: 12 tháng tại AUT VN
- Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT
Giới thiệu về Beckhoff EL5032
Trong các hệ thống điều khiển chuyển động chính xác cao, việc đọc tín hiệu từ Encoder một cách trung thực và nhanh chóng là yếu tố sống còn. Beckhoff EL5032 là module EtherCAT Terminal chuyên dụng, cung cấp giao diện 2 kênh hỗ trợ giao thức EnDat 2.2. Đây là giải pháp hoàn hảo để kết nối các loại Encoder cao cấp vào hệ thống điều khiển EtherCAT, đảm bảo độ chính xác tuyệt đối cho các ứng dụng tự động hóa phức tạp.
Điểm nổi bật của Beckhoff EL5032
- Giao diện kép mạnh mẽ: Hỗ trợ 2 kênh EnDat 2.2 độc lập, giúp tối ưu hóa không gian lắp đặt và tăng hiệu suất hệ thống.
- Độ phân giải cực cao: Khả năng đọc vị trí lên đến 48 bit, cho phép kiểm soát chuyển động ở mức vi mô.
- Tính năng bù chiều dài cáp: Hỗ trợ bù trừ chiều dài cáp lên đến 100m, giúp duy trì tín hiệu ổn định ngay cả trong môi trường công nghiệp có khoảng cách xa.
- Chẩn đoán thông minh: Tích hợp khả năng chẩn đoán lỗi, cảnh báo và đọc giá trị nhiệt độ của Encoder, giúp bảo trì dự đoán hiệu quả.
Lợi ích khi sử dụng EL5032 trong hệ thống của bạn
Việc lựa chọn EL5032 không chỉ là mua một linh kiện, mà là đầu tư vào sự ổn định. Với khả năng hỗ trợ Distributed Clocks, thiết bị đảm bảo sự đồng bộ thời gian cực kỳ chính xác giữa các node trong mạng EtherCAT. Điều này đặc biệt quan trọng trong các máy CNC, robot hoặc hệ thống đóng gói tốc độ cao, nơi mà sai lệch một phần triệu giây cũng có thể gây ra lỗi sản phẩm.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Chi tiết EL5032 |
|---|
| Công nghệ giao diện | EnDat 2.2 (mã đặt hàng Endat22) |
| Số kênh | 2 kênh |
| Kết nối Encoder | D+, D-, C+, C- |
| Điện áp hoạt động Encoder | Tùy chọn 5 V DC hoặc 9 V DC (dòng tổng 0.5 A từ tiếp điểm 24 V DC) |
| Điện áp cung cấp cho phần điện tử | 24 V DC (qua tiếp điểm nguồn) |
| Lệnh điều khiển | Đọc giá trị vị trí (bao gồm thông tin bổ sung qua mã MRS), đọc/ghi tham số, chức năng reset |
| Độ phân giải | Tối đa 48 bit vị trí |
| Tiêu thụ dòng điện (tiếp điểm nguồn) | Điển hình 150 mA + tải |
| Tiêu thụ dòng điện (E-bus) | Điển hình 120 mA |
| Distributed Clocks (Đồng hồ phân tán) | Có hỗ trợ |
| Tính năng đặc biệt | Lưu bù offset điểm zero, thẻ loại điện tử, chẩn đoán, cảnh báo, bù chiều dài cáp lên đến 100m, đọc nhiệt độ Encoder |
| Cách ly điện | 500 V (E-bus/tiềm năng trường) |
| Trọng lượng | Khoảng 50 g |
| Nhiệt độ hoạt động/lưu trữ | 0…+55 °C / -25…+85 °C |
| Độ ẩm tương đối | 95 %, không ngưng tụ |
| Khả năng chống rung/sốc | Tuân thủ tiêu chuẩn EN 60068-2-6/EN 60068-2-27 |
| Khả năng miễn nhiễm/phát xạ EMC | Tuân thủ tiêu chuẩn EN 61000-6-2/EN 61000-6-4 |
| Cấp bảo vệ/Vị trí lắp đặt | IP 20 / Linh hoạt |
| Chứng chỉ | CE, UL |
Hướng dẫn sử dụng & Ứng dụng
Ứng dụng: Thiết bị được sử dụng rộng rãi trong các hệ thống Servo drive, máy công cụ chính xác, dây chuyền sản xuất tự động hóa cao cấp cần phản hồi vị trí từ Encoder EnDat 2.2.
Hướng dẫn lắp đặt:
1. Lắp đặt module vào thanh Bus Coupler EtherCAT của Beckhoff.
2. Kết nối dây Encoder vào các chân tín hiệu D+, D-, C+, C- tương ứng.
3. Cấp nguồn 24V DC cho module để cung cấp năng lượng cho phần điện tử và Encoder.
4. Cấu hình thông số module trong phần mềm TwinCAT để bắt đầu điều khiển.
Sản phẩm tương thích: EL5032 hoạt động tốt nhất khi kết hợp với các dòng Beckhoff EtherCAT Couplers (như EK1100) và các bộ điều khiển PLC Beckhoff chạy phần mềm TwinCAT.
