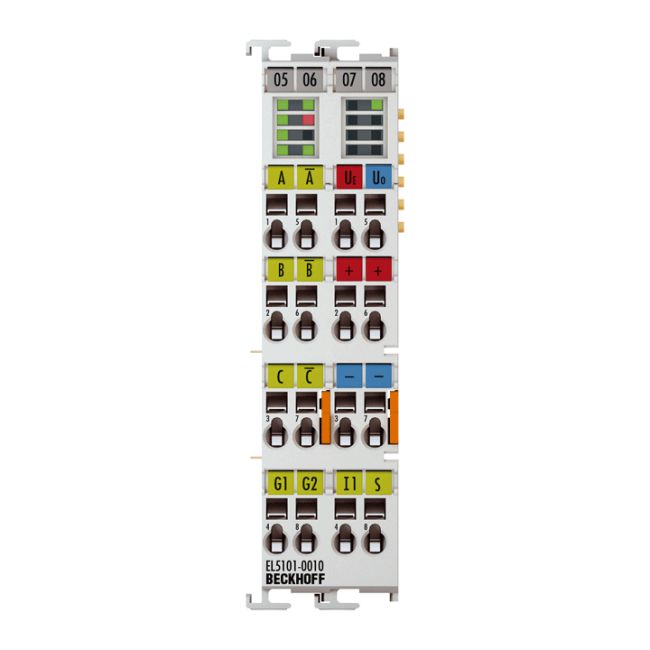

EL5101-0010 | Beckhoff EtherCAT Terminal - Module Giao Tiếp Encoder 1 Kênh (RS422, 5MHz)

Thương hiệu: Beckhoff
Model: EL5101-0010
Chức năng: Giao diện Encoder tăng dần (Incremental), 1 kênh
Tín hiệu: Vi sai (Differential RS422), 5 V DC
Tốc độ tối đa: 5 MHz (20 triệu xung/s với đánh giá 4 lần)
Chất lượng: Mới 100%, chính hãng Beckhoff
Bảo hành: 12 tháng tại AUT VN
Phụ kiện đi kèm: Đầy đủ chứng từ CO/CQ, hóa đơn VAT

nhà chế tạo: Beckhoff

SKU: EL5101-0010

1.000 ₫

Số lượng:

Giới thiệu Module EtherCAT EL5101-0010 từ Beckhoff

Trong các hệ thống điều khiển chuyển động chính xác cao, việc thu thập tín hiệu từ Encoder một cách ổn định và tốc độ là yếu tố sống còn. EL5101-0010 là module EtherCAT Terminal chuyên dụng của Beckhoff, được thiết kế để cung cấp giao diện kết nối Encoder tăng dần (Incremental) với độ tin cậy tuyệt đối. Với khả năng xử lý tần số lên đến 5 MHz, sản phẩm này giúp loại bỏ các sai số trong việc đo lường vị trí và tốc độ của động cơ hoặc trục máy.

Điểm nổi bật vượt trội

Tốc độ xử lý cực cao: Khả năng đánh giá 4 lần (4-fold evaluation) cho phép đạt tới 20 triệu xung mỗi giây, đáp ứng các ứng dụng chuyển động tốc độ cao.
Chống nhiễu tối ưu: Sử dụng giao tiếp vi sai RS422 giúp tín hiệu truyền đi xa và ổn định, ngay cả trong môi trường công nghiệp nhiều nhiễu điện từ.
Tính năng an toàn: Tích hợp khả năng phát hiện đứt dây (wire breakage detection), giúp hệ thống phản ứng kịp thời với các sự cố phần cứng.
Độ chính xác cao: Hỗ trợ chức năng Latch và Gate, giúp chốt dữ liệu tại những thời điểm cực kỳ chính xác.

Lợi ích khi sử dụng EL5101-0010

Việc đầu tư vào module Beckhoff EL5101-0010 giúp doanh nghiệp tối ưu hóa hiệu suất dây chuyền nhờ khả năng phản hồi dữ liệu thời gian thực qua giao thức EtherCAT. Sản phẩm giảm thiểu tình trạng mất xung, tăng tuổi thọ hệ thống nhờ các tính năng bảo vệ và tính năng timestamping (đóng dấu thời gian) các cạnh xung chính xác đến từng micro giây.

Ứng dụng thực tế

Sản phẩm được ứng dụng rộng rãi trong:

Điều khiển vị trí trong máy CNC chính xác cao.
Hệ thống Robot công nghiệp cần phản hồi Encoder nhanh.
Các băng tải tốc độ cao yêu cầu kiểm soát vị trí sản phẩm.
Hệ thống đo lường chuyển động trong các dây chuyền đóng gói tự động.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Công nghệ	Giao diện Encoder tăng dần, vi sai (RS422)
Số kênh	1 kênh
Kết nối Encoder	1 x A, B, C: Đầu vào vi sai (RS422): A, A?, B, B?, C, C?
Đầu vào bổ sung	Đầu vào trạng thái 5 V DC, đầu vào Gate/Latch 24 V DC
Điện áp vận hành Encoder	5 V DC / tối đa 0.5 A (tạo ra từ tiếp điểm nguồn 24 V DC)
Bộ đếm (Counter)	1 x có thể chuyển đổi 16/32 bit
Tần số giới hạn	20 triệu xung/giây (với đánh giá 4 lần), tương ứng 5 MHz
Bộ giải mã Quadrature	Đánh giá 4 lần (4-fold evaluation)
Điện áp định mức	24 V DC (-15 %/+20 %)
Dòng tiêu thụ (E-bus)	Điển hình 130 mA
Đồng hồ phân tán (Distributed clocks)	Có hỗ trợ
Tính năng đặc biệt	Phát hiện đứt dây, chức năng Latch/Gate, đo thời gian chu kỳ và tần số, đóng dấu thời gian cạnh xung, bộ lọc nhiễu
Cách ly điện	500 V (E-bus/tiềm năng trường)
Nhiệt độ vận hành	-25…+60 °C
Tiêu chuẩn bảo vệ	IP 20
Chứng nhận	CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc)

Sản phẩm tương thích và gợi ý

Để hoạt động, module EL5101-0010 cần được lắp đặt trên một hệ thống EtherCAT, thông dụng nhất là kết hợp với:

EtherCAT Coupler: EK1100 hoặc các dòng Coupler của Beckhoff khác.
Bộ điều khiển (Controller): Các dòng PLC TwinCAT của Beckhoff.

Lưu ý: Để đảm bảo tính tương thích tốt nhất, quý khách vui lòng liên hệ chuyên gia tại AUT VN để được tư vấn giải pháp kỹ thuật.
