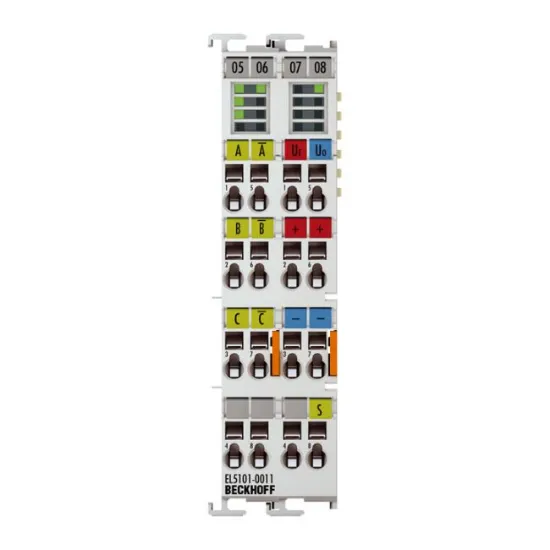

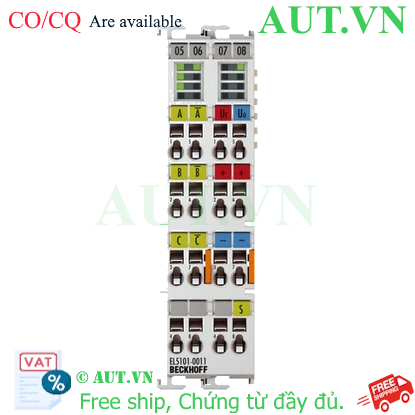

EL5101-0011 Beckhoff | EtherCAT Terminal - Giao diện Encoder 1 kênh, 5MHz, RS422

Thương hiệu: Beckhoff
Model: EL5101-0011
Loại thiết bị: EtherCAT Terminal - Encoder Interface
Số kênh: 1 kênh (Incremental)
Tần số tối đa: 5 MHz (20 triệu xung/giây)
Giao thức kết nối: Vi sai RS422 (5 V DC)
Tính năng đặc biệt: Oversampling, phát hiện đứt dây (wire breakage detection)
Tình trạng: Mới 100%, chính hãng, đầy đủ CO/CQ & Hóa đơn VAT

nhà chế tạo: Beckhoff

SKU: EL5101-0011

1.000 ₫

Số lượng:

Giới thiệu sản phẩm EL5101-0011 Beckhoff

EL5101-0011 là module EtherCAT Terminal chuyên dụng được thiết kế bởi Beckhoff để cung cấp giao diện kết nối encoder incremental (tăng dần) tốc độ cao. Với khả năng xử lý lên đến 5 MHz, sản phẩm này là giải pháp hoàn hảo cho các hệ thống điều khiển chuyển động (motion control) đòi hỏi độ chính xác cực cao và phản hồi tức thời.

Điểm nổi bật của EL5101-0011

Tốc độ vượt trội: Khả năng đọc lên đến 20 triệu xung/giây nhờ chế độ đánh giá 4 lần (4-fold evaluation), đảm bảo không bỏ lỡ tín hiệu ở tốc độ cao.
Công nghệ Oversampling: Cho phép lấy mẫu quá mức từ 1 đến 100 lần, giúp tái tạo chính xác các tín hiệu động học phức tạp.
Chống nhiễu mạnh mẽ: Sử dụng giao tiếp vi sai RS422 (Differential) giúp loại bỏ nhiễu điện từ trong môi trường công nghiệp khắc nghiệt.
Độ tin cậy cao: Tích hợp tính năng phát hiện đứt dây (wire breakage detection) giúp tăng cường tính an toàn cho hệ thống.

Lợi ích khi sử dụng sản phẩm

Việc ứng dụng EL5101-0011 vào hệ thống tự động hóa giúp doanh nghiệp tối ưu hóa độ chính xác của vị trí và tốc độ. Thay vì sử dụng các bộ chuyển đổi trung gian phức tạp, module này tích hợp trực tiếp vào hệ sinh thái EtherCAT, giúp giảm độ trễ (latency), tiết kiệm không gian tủ điện và đơn giản hóa việc lập trình điều khiển thông qua TwinCAT.

Hướng dẫn sử dụng và Ứng dụng

Sản phẩm được sử dụng để kết nối các loại Encoder Incremental có tín hiệu 5V DC vào mạng EtherCAT. Ứng dụng phổ biến bao gồm: điều khiển trục robot, máy CNC tốc độ cao, hệ thống đóng gói chính xác và các dây chuyền sản xuất tự động hóa thông minh.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết (EL5101-0011)
Công nghệ	Giao diện encoder incremental, vi sai (RS422)
Số kênh	1 kênh
Kết nối Encoder	1 x A, B, C: đầu vào vi sai (RS422): A, A?, B, B?, C, C?
Điện áp hoạt động Encoder	5 V DC/tối đa 0.5 A (từ tiếp điểm nguồn 24 V DC)
Bộ đếm (Counter)	1 x 32 bit
Tần số giới hạn	20 triệu xung/giây (đánh giá 4 lần), tương đương 5 MHz
Giải mã Quadrature	Đánh giá 4 lần (4-fold evaluation)
Distributed Clocks (DC)	Có hỗ trợ
Hệ số lấy mẫu (Oversampling)	n = 1…100 (có thể lựa chọn)
Thời gian chu kỳ (Cycle time)	Tối thiểu 500 µs
Thời gian chuyển đổi	10 µs/100 ksps
Tiêu chuẩn đặc biệt	Oversampling, phát hiện đứt dây, thiết lập bộ đếm
Cách ly điện	500 V (E-bus/field potential)
Nhiệt độ vận hành	-25…+60 °C
Chứng nhận	CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc)

Sản phẩm tương thích: Sử dụng chung hệ thống với các dòng EtherCAT Terminals, EtherCAT Couplers và bộ điều khiển PLC Beckhoff chạy phần mềm TwinCAT.
