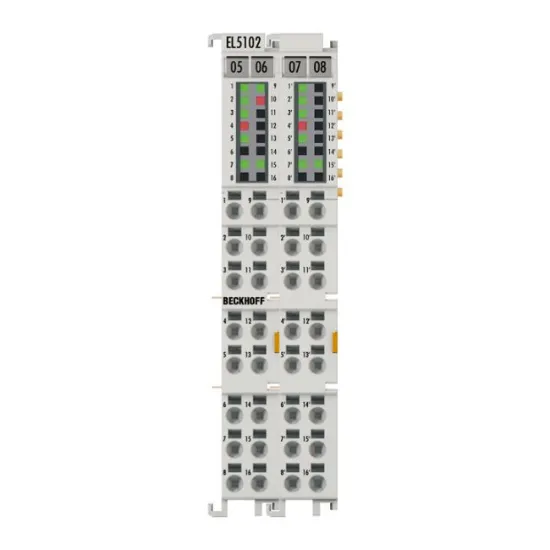

Beckhoff EL5102 | EtherCAT Terminal 2-channel Encoder Interface 5V

Giới thiệu về Beckhoff EL5102

Beckhoff EL5102 là mô-đun EtherCAT Terminal chuyên dụng cho phép kết nối 2 kênh encoder gia tăng (incremental encoder). Với khả năng hỗ trợ đa dạng các loại tín hiệu đầu vào như RS422, TTL và Open Collector cùng tần số giới hạn lên tới 5 MHz, đây là giải pháp tối ưu cho các hệ thống điều khiển chuyển động đòi hỏi độ chính xác và tốc độ cao trong công nghiệp.

Điểm nổi bật của sản phẩm

• Tốc độ xử lý vượt trội: Hỗ trợ tần số lên đến 5 MHz (RS422) giúp ghi lại dữ liệu vị trí cực nhanh.
• Tính linh hoạt: Tương thích với nhiều chuẩn encoder và có thể điều chỉnh điện áp nguồn nuôi cho encoder (5V, 12V, 24V).
• Công nghệ Distributed Clocks: Đảm bảo đồng bộ hóa thời gian chính xác trong toàn bộ mạng lưới EtherCAT.
• Tính năng nâng cao: Đo lường tần số, tốc độ, chu kỳ và hỗ trợ tính năng timestamp, giúp chẩn đoán hệ thống hiệu quả.

Lợi ích khi sử dụng

Sản phẩm giúp tối ưu hóa hiệu suất máy móc, giảm thiểu sai số trong vận hành. Nhờ thiết kế nhỏ gọn với tiêu chuẩn IP20, EL5102 dễ dàng lắp đặt trong các tủ điện công nghiệp. Khả năng phát hiện đứt dây (open-circuit) trên encoder RS422 giúp người dùng chủ động bảo trì.

Hướng dẫn sử dụng

• Lắp đặt mô-đun trên thanh rail chuẩn DIN trong hệ thống EtherCAT.
• Kết nối các kênh encoder theo sơ đồ chân (A, B, C cho TTL hoặc các cặp tín hiệu vi sai cho RS422).
• Cấu hình thông số qua phần mềm TwinCAT để thiết lập chế độ 1/2/4-fold evaluation.
• Kiểm tra trạng thái thông qua các đèn LED chỉ thị trên thiết bị.

Thông số kỹ thuật

Thông tin chi tiết tham khảo tại Beckhoff Official

Sản phẩm sử dụng kèm

Sản phẩm này thường được sử dụng cùng các dòng EtherCAT Coupler như EK1100, các loại Encoder gia tăng phổ biến và phần mềm lập trình TwinCAT.
