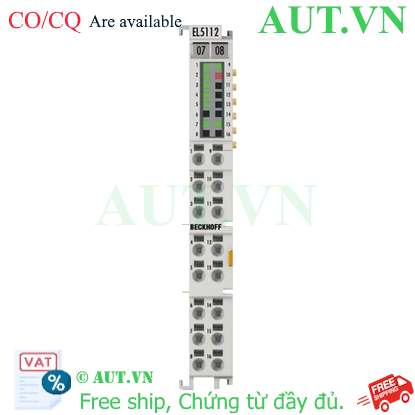

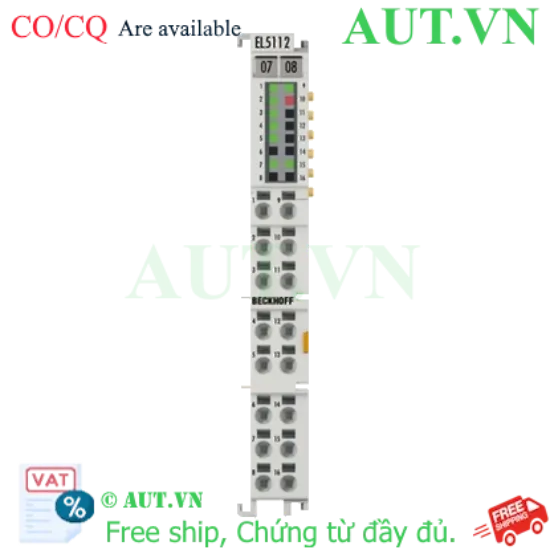

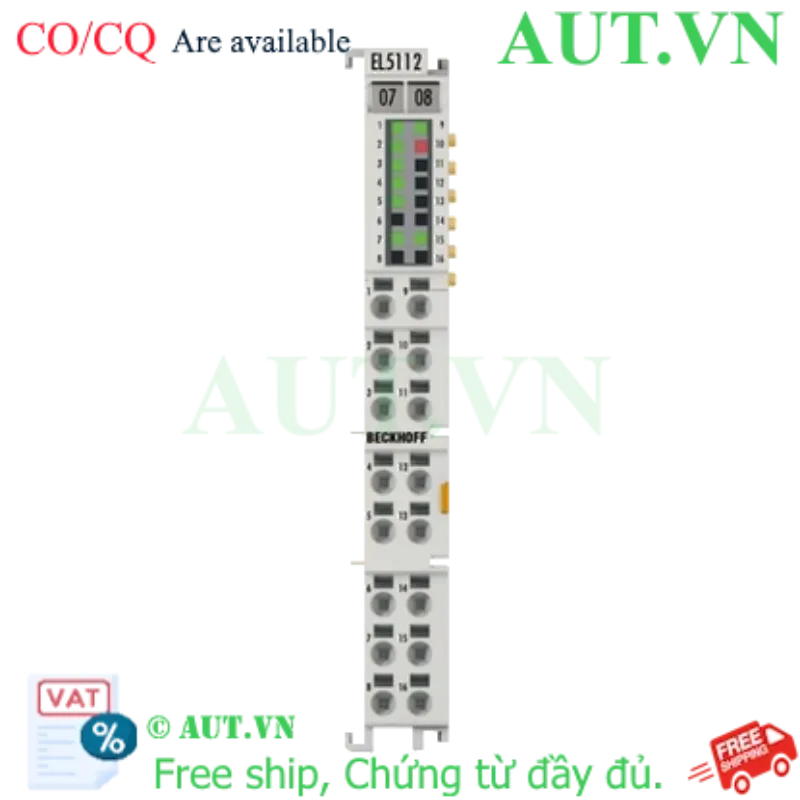

Beckhoff EL5112 | Module EtherCAT Terminal Giao Tiếp Encoder 2 Kênh 5MHz
- Thương hiệu: Beckhoff
- Model: EL5112
- Chức năng: Giao tiếp Encoder tăng dần (incremental), 2 kênh
- Tốc độ tối đa: 5 MHz
- Hỗ trợ tín hiệu: RS422 (vi sai), TTL, Open Collector
- Tình trạng: Mới 100%
- Bảo hành: Chính hãng tại AUT VN
- Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT
Giới thiệu Module EtherCAT Beckhoff EL5112
Beckhoff EL5112 là module EtherCAT Terminal chuyên dụng được thiết kế để cung cấp giao tiếp với các loại Encoder tăng dần (incremental encoder). Với khả năng xử lý tốc độ cao lên đến 5 MHz và hỗ trợ đa dạng các loại tín hiệu từ RS422 (vi sai), TTL cho đến Open Collector, EL5112 là giải pháp hoàn hảo cho các hệ thống điều khiển chuyển động đòi hỏi độ chính xác cực cao và phản hồi tức thời.
Điểm nổi bật của sản phẩm
- Đa dạng giao tiếp: Hỗ trợ linh hoạt 2 kênh với các chuẩn tín hiệu khác nhau, giúp dễ dàng tích hợp với nhiều loại Encoder hiện có trên thị trường.
- Hiệu suất vượt trội: Tần số giới hạn lên đến 20 triệu xung/giây (với đánh giá 4 lần), đảm bảo không bỏ lỡ tín hiệu ngay cả trong các ứng dụng tốc độ cao.
- Độ chính xác cực cao: Sử dụng bộ đếm 32-bit và hỗ trợ microincrements (1/256 bit), giúp kiểm soát vị trí chính xác tuyệt đối.
- Khả năng tích hợp mạnh mẽ: Hoạt động mượt mà trong hệ sinh thái EtherCAT nhờ hỗ trợ Distributed Clocks (đồng hồ phân tán).
Lợi ích khi sử dụng Beckhoff EL5112 trong hệ thống của bạn
Việc sử dụng EL5112 giúp doanh nghiệp tối ưu hóa quy trình kiểm soát chuyển động, giảm thiểu sai số trong việc đo lường vị trí và tốc độ. Thiết kế nhỏ gọn chuẩn Terminal giúp tiết kiệm không gian tủ điện, trong khi tính năng nhận biết lỗi dây dẫn (wiring fail indication) giúp hệ thống vận hành an toàn và dễ dàng bảo trì, giảm thiểu thời gian dừng máy ngoài ý muốn.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Công nghệ | Giao tiếp encoder tăng dần, vi sai (RS422), đơn (TTL, Open Collector), bộ đếm, bộ phát xung |
| Số kênh | 2 kênh |
| Kết nối Encoder | 1 x A, B, C hoặc 2 x A, B (Hỗ trợ đầu vào vi sai RS422 và đầu vào đơn TTL/Open Collector) |
| Điện áp hoạt động Encoder | Có thể chuyển đổi giữa 5 V DC, 12 V DC, 24 V DC (Tổng dòng điện 0.3 A) |
| Bộ đếm (Counter) | 32 bit (mặc định), có thể chuyển đổi sang 16/32 bit |
| Tần số giới hạn | RS422: 20 triệu xung/s (5 MHz); TTL: 4 triệu xung/s (1 MHz); Open Collector: 400 kHz |
| Độ phân giải | 1/256 bit microincrements |
| Đồng hồ phân tán (Distributed clocks) | Có hỗ trợ |
| Tính năng đặc biệt | Nhận biết hở mạch, đo chu kỳ, tần số, tốc độ, độ rộng xung; Timestamp trên cạnh xung cuối cùng |
| Cách ly điện | 500 V (E-bus/field potential) |
| Nhiệt độ vận hành | 0…+55 °C |
| Tiêu chuẩn bảo vệ | IP 20 |
Ứng dụng thực tế
Sản phẩm được ứng dụng rộng rãi trong các hệ thống tự động hóa công nghiệp như: Điều khiển Robot, máy đóng gói tốc độ cao, hệ thống băng tải thông minh, máy CNC và các dây chuyền sản xuất yêu cầu giám sát vị trí chính xác tuyệt đối.
Sản phẩm tương thích
Để hoạt động, Beckhoff EL5112 cần được kết nối với các thiết bị trong hệ thống EtherCAT như: EtherCAT Coupler (ví dụ EK1100), các module I/O EtherCAT khác của Beckhoff và bộ điều khiển trung tâm (Master) như Beckhoff CX series hoặc PLC hỗ trợ EtherCAT.
