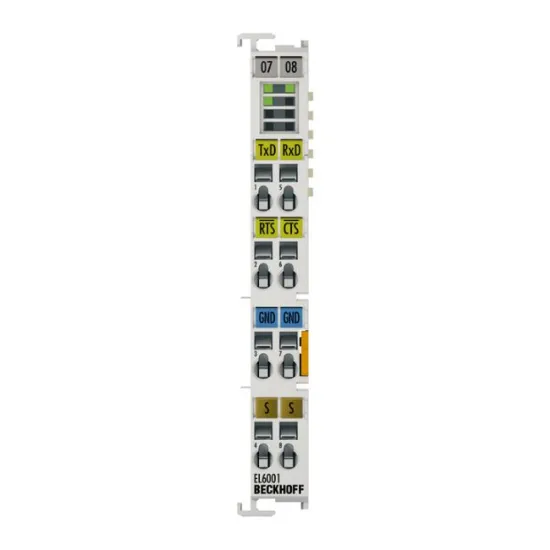

EL6001 Beckhoff | EtherCAT Terminal RS232 - Giao tiếp nối tiếp chuẩn công nghiệp
- **SKU:** EL6001
- **Thương hiệu:** Beckhoff
- **Loại thiết bị:** EtherCAT Terminal, 1-channel communication interface
- **Giao diện:** RS232 (Full Duplex)
- **Tốc độ truyền:** 2400…115,200 baud
- **Chất lượng:** Mới 100%, chính hãng
- **Phân phối bởi:** AUT VN
- **Chứng từ:** Đầy đủ CO/CQ, hóa đơn VAT
Giới thiệu về EL6001 Beckhoff EtherCAT Terminal RS232
Trong các hệ thống tự động hóa hiện đại, việc tích hợp các thiết bị đời cũ sử dụng giao tiếp nối tiếp (Serial) vào mạng EtherCAT tốc độ cao là một thách thức lớn. EL6001 Beckhoff chính là giải pháp cầu nối hoàn hảo, cho phép bạn kết nối các thiết bị RS232 vào hệ thống điều khiển EtherCAT một cách mượt mà và ổn định nhất.
Với thiết kế nhỏ gọn theo chuẩn Terminal, EL6001 không chỉ tiết kiệm diện tích lắp đặt trong tủ điện mà còn đảm bảo hiệu suất truyền tải dữ liệu cực kỳ chính xác, giúp tối ưu hóa quy trình vận hành của bạn.
Điểm nổi bật của sản phẩm
- Giao tiếp linh hoạt: Hỗ trợ chuẩn RS232 với chế độ truyền Full Duplex (song công), cho phép truyền và nhận dữ liệu đồng thời.
- Tốc độ cao & Ổn định: Dải tốc độ baud rộng từ 2400 đến 115,200 baud, đảm bảo đáp ứng mọi yêu cầu về tốc độ của các cảm biến hoặc thiết bị ngoại vi.
- Thiết kế tối ưu: Lấy nguồn trực tiếp qua E-bus, giúp giảm thiểu việc đi dây nguồn phức tạp, tiết kiệm chi phí lắp đặt.
- Độ tin cậy công nghiệp: Khả năng chống nhiễu EMC và chịu được rung động theo tiêu chuẩn quốc tế, phù hợp cho môi trường nhà máy khắc nghiệt.
Lợi ích khi sử dụng EL6001
- Tối ưu chi phí đầu tư: Cho phép tái sử dụng các thiết bị cũ (như cân điện tử, đầu đọc mã vạch, máy quét...) vốn có giao tiếp RS232 vào hệ thống EtherCAT mới mà không cần thay thế toàn bộ.
- Dễ dàng triển khai: Cấu hình trực tiếp qua bộ điều khiển (Controller), không cần cài đặt địa chỉ thủ công, giúp rút ngắn thời gian commissioning.
- Tính đồng bộ cao: Tích hợp hoàn hảo vào hệ sinh thái Beckhoff, giúp quản lý tập trung và chính xác.
Hướng dẫn ứng dụng & Sử dụng
Ứng dụng: EL6001 thường được sử dụng để kết nối các thiết bị như: Cân điện tử, máy quét mã vạch, các bộ điều khiển PLC đời cũ, hoặc các cảm biến đo lường chuyên dụng có đầu ra RS232 vào mạng EtherCAT.
Cách thức kết nối: Thiết bị được gắn trực tiếp lên thanh DIN rail cùng với các module EtherCAT khác. Kết nối tín hiệu RS232 thực hiện qua các terminal contact, và nguồn điện được cung cấp trực tiếp từ bus hệ thống (E-bus).
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Công nghệ kết nối | Terminal contact (Tiếp điểm terminal) |
| Số kênh truyền dữ liệu | 2 kênh (1 TxD và 1 RxD), chế độ Full Duplex |
| Tốc độ truyền dữ liệu | 2400…115,200 baud (Mặc định: 9600 baud, 8 data bits, no parity, 1 stop bit) |
| Giao diện | 1 x RS232 |
| Độ sai lệch bit | < 3 % |
| Chiều dài cáp tối đa | 15 m |
| Nguồn cấp | Thông qua E-bus |
| Cách ly điện | 500 V (Giữa E-bus và điện áp tín hiệu) |
| Bộ đệm dữ liệu | 864 bytes (nhận), 128 bytes (truyền) |
| Tiêu thụ dòng điện (E-bus) | Điển hình 120 mA |
| Nhiệt độ vận hành | -25…+60 °C |
| Cấp bảo vệ / Vị trí lắp đặt | IP 20 / Linh hoạt |
| Chứng nhận | CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
Lưu ý: Sản phẩm tương thích tốt nhất khi sử dụng chung với các module dòng ESxxxx của Beckhoff.
