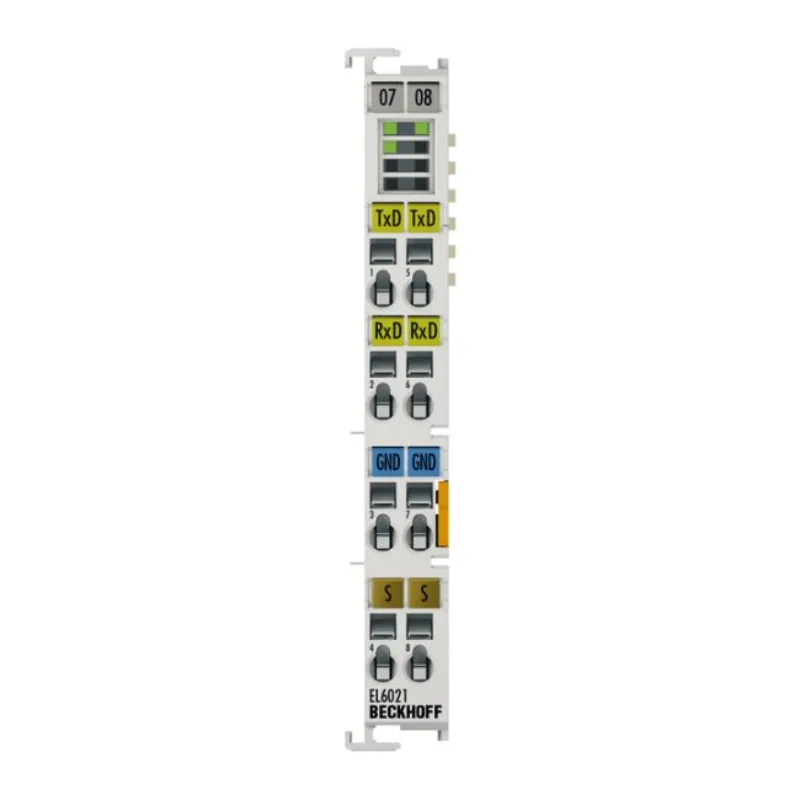

Beckhoff EL6021 | EtherCAT Terminal Giao Tiếp Serial RS422/RS485
- Thương hiệu: Beckhoff
- Mã sản phẩm: EL6021
- Loại thiết bị: EtherCAT Terminal giao tiếp Serial (1 kênh)
- Giao thức hỗ trợ: RS422/RS485
- Tình trạng: Mới 100%, chính hãng
- Bảo hành: Chính hãng tại AUT VN
- Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT
Giới thiệu sản phẩm Beckhoff EL6021
Beckhoff EL6021 là module EtherCAT Terminal chuyên dụng, đóng vai trò là cầu nối giao tiếp giữa mạng EtherCAT hiện đại và các thiết bị ngoại vi sử dụng chuẩn giao tiếp nối tiếp (Serial) như RS422 hoặc RS485. Đây là giải pháp tối ưu để tích hợp các thiết bị cũ hoặc các cảm biến, biến tần sử dụng chuẩn RS485 vào hệ thống điều khiển tự động hóa tốc độ cao dựa trên nền tảng EtherCAT.
Điểm nổi bật của EL6021
- Khả năng tương thích cao: Hỗ trợ cả hai chuẩn RS422 và RS485, cho phép linh hoạt trong kết nối các loại thiết bị khác nhau.
- Truyền tải khoảng cách xa: Với cấu trúc cặp xoắn, thiết bị có thể truyền tín hiệu qua cáp dài lên đến 1000m, đảm bảo tính ổn định trong môi trường công nghiệp.
- Tích hợp mạnh mẽ: Hoạt động trực tiếp trên hệ thống EtherCAT thông qua E-bus, không cần nguồn cấp ngoài cho terminal.
- Độ tin cậy cao: Thiết kế chịu được rung động, sốc và đáp ứng các tiêu chuẩn EMC khắt khe.
Lợi ích khi sử dụng Beckhoff EL6021
Sử dụng EL6021 giúp doanh nghiệp tiết kiệm chi phí nâng cấp hệ thống bằng cách tận dụng các thiết bị RS485/RS422 sẵn có. Thay vì phải thay thế toàn bộ hệ thống, bạn chỉ cần thêm module EL6021 để đưa dữ liệu từ các thiết bị này về PLC Beckhoff thông qua mạng EtherCAT, giúp tối ưu hóa quy trình quản lý và giám sát dữ liệu thời gian thực.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Công nghệ kết nối | Tiếp điểm Terminal (Terminal contact) |
| Kênh truyền dữ liệu | TxD và RxD, chế độ Full/Half duplex |
| Tốc độ truyền dữ liệu | 2400…115,200 baud (Mặc định: 9600 baud, 8 data bits, no parity, 1 stop bit) |
| Giao diện | 1 x RS422/RS485 |
| Trở kháng đường dây | 120 Ω |
| Chiều dài cáp tối đa | Khoảng 1000 m (cặp xoắn) |
| Nguồn cấp | Thông qua E-bus |
| Cách ly điện | 500 V (E-bus/tín hiệu) |
| Bộ đệm dữ liệu | 864 bytes (nhận), 128 bytes (gửi) |
| Tiêu thụ dòng điện E-bus | Điển hình 170 mA |
| Nhiệt độ vận hành | -25…+60 °C |
| Tiêu chuẩn bảo vệ | IP 20 |
| Chứng chỉ phê duyệt | CE, UL, ATEX, IECEx, cFMus |
Hướng dẫn lắp đặt và ứng dụng
Ứng dụng: EL6021 thường được sử dụng trong các hệ thống tự động hóa máy móc, điều khiển biến tần qua RS485, đọc dữ liệu từ các cảm biến công nghiệp cũ, hoặc kết nối các thiết bị đo lường thông qua chuẩn Serial vào mạng EtherCAT.
Hướng dẫn lắp đặt: Sản phẩm được thiết kế dạng module gắn trên thanh DIN Rail hoặc gắn trực tiếp vào hệ thống Terminal của Beckhoff. Cắm module vào thanh E-bus, kết nối dây tín hiệu RS422/RS485 vào các chân tương ứng và cấu hình thông số qua PLC Beckhoff.
Sản phẩm tương thích: EL6021 sử dụng chung hệ sinh thái với các dòng EtherCAT Terminal của Beckhoff như các dòng ESxxxx và các bộ điều khiển PLC EtherCAT của Beckhoff.
