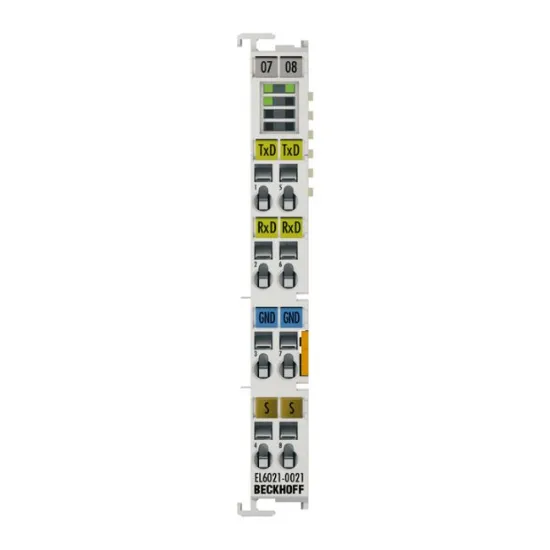

Terminal EtherCAT Beckhoff EL6021-0021 | Giao tiếp RS422/RS485 - AUT VN

Mã sản phẩm: EL6021-0021
Hãng sản xuất: Beckhoff
Loại thiết bị: EtherCAT Terminal (1 kênh giao tiếp nối tiếp)
Chuẩn giao tiếp: RS422/RS485
Ưu điểm: Hỗ trợ truyền dẫn vi sai, khoảng cách cáp lên đến 1000m
Tình trạng: Mới 100%, đầy đủ CO/CQ, bảo hành chính hãng tại AUT VN

nhà chế tạo: Beckhoff

SKU: EL6021-0021

1.000 ₫

Số lượng:

Giới thiệu sản phẩm EL6021-0021

EL6021-0021 là module Terminal EtherCAT chuyên dụng từ thương hiệu Beckhoff, đóng vai trò là cầu nối giao tiếp cực kỳ quan trọng trong các hệ thống tự động hóa hiện đại. Sản phẩm cho phép tích hợp các thiết bị giao tiếp nối tiếp chuẩn RS422/RS485 vào mạng truyền thông EtherCAT tốc độ cao, giúp đồng bộ hóa dữ liệu giữa các thiết bị cũ (legacy devices) và hệ thống điều khiển PLC mới nhất.

Điểm nổi bật của Beckhoff EL6021-0021

Khả năng kết nối linh hoạt: Hỗ trợ cả hai chuẩn RS422 và RS485 với chế độ truyền Full-duplex hoặc Half-duplex.
Truyền dẫn ổn định: Sử dụng tín hiệu vi sai (differential signal) giúp chống nhiễu cực tốt trong môi trường công nghiệp khắc nghiệt.
Khoảng cách truyền xa: Khả năng truyền tín hiệu qua cáp xoắn đôi lên đến gần 1000m, tối ưu cho các nhà máy có diện tích lớn.
Thiết kế chuẩn công nghiệp: Đạt các chứng chỉ khắt khe như CE, UL, và đặc biệt là chứng chỉ chống cháy nổ ATEX/IECEx, phù hợp cho cả môi trường nguy hiểm.

Lợi ích khi sử dụng sản phẩm

Khi lựa chọn EL6021-0021 cho hệ thống của bạn, bạn sẽ nhận được:

Tiết kiệm chi phí: Tận dụng được các thiết bị RS485/RS422 sẵn có mà không cần thay thế toàn bộ hệ thống điều khiển.
Tối ưu hiệu suất: Tốc độ baud từ 2400 đến 115.200 giúp đảm bảo việc trao đổi dữ liệu diễn ra mượt mà, không độ trễ lớn.
Độ tin cậy cao: Cách ly điện lên đến 500V giữa E-bus và điện áp tín hiệu, bảo vệ an toàn cho hệ thống điều khiển trung tâm.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết EL6021-0021
Công nghệ	Terminal tiếp điểm
Kênh truyền dữ liệu	TxD và RxD, Full/Half duplex
Tốc độ truyền (Baud rate)	2400…115,200 baud (Mặc định: 9600 baud, 8 bit dữ liệu, không parity, 1 stop bit)
Hình thức truyền	Tín hiệu vi sai (Differential signal)
Trở kháng đường truyền	120 Ω
Chiều dài cáp tối đa	Khoảng 1000 m (cáp xoắn đôi)
Giao diện (Interface)	1 x RS422/RS485
Nguồn cấp	Thông qua E-bus
Cách ly điện	500 V (E-bus/điện áp tín hiệu)
Bộ đệm dữ liệu	864 bytes (Receive), 128 bytes (Transmit)
Cấu hình	Không cần thiết lập địa chỉ, cấu hình trực tiếp qua PLC
Tiêu thụ dòng điện (E-bus)	Điển hình 170 mA
Nhiệt độ vận hành/lưu trữ	-25…+60 °C / -40…+85 °C
Cấp bảo vệ	IP 20
Chứng chỉ	CE, UL, ATEX, IECEx, cFMus

Ứng dụng sản phẩm

Sản phẩm Beckhoff EL6021-0021 được ứng dụng rộng rãi trong:

Kết nối các biến tần, cảm biến, hoặc bộ điều khiển nhiệt độ sử dụng chuẩn RS485 vào mạng EtherCAT.
Hệ thống giám sát năng lượng và quản lý tòa nhà thông minh.
Các dây chuyền sản xuất yêu cầu giao tiếp với thiết bị ngoại vi qua chuẩn nối tiếp.

Sản phẩm tương thích

Sản phẩm này hoạt động tốt nhất khi kết hợp cùng các bộ EtherCAT Coupler của Beckhoff và các dòng Terminal ESxxxx khác để xây dựng một hệ thống điều khiển hoàn chỉnh.
