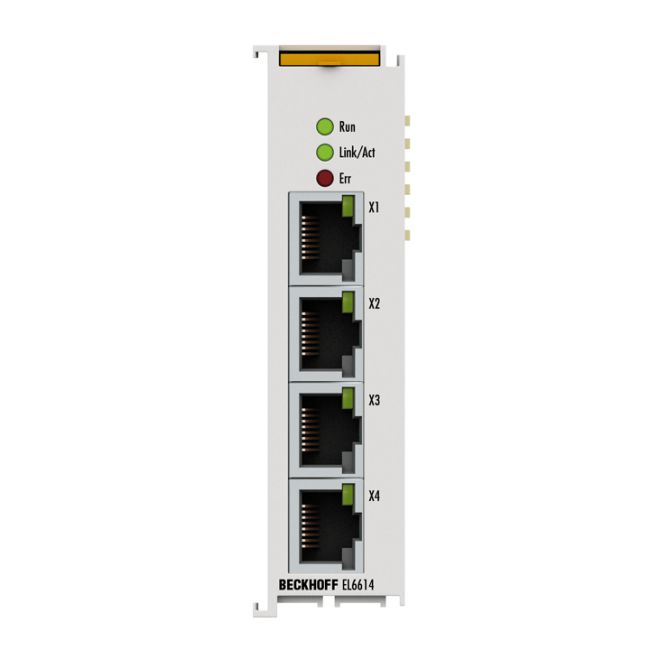

Beckhoff EL6614 | EtherCAT Terminal - Bộ Chuyển Mạch Ethernet 4 Cổng RJ45
- Thương hiệu: Beckhoff
- Model: EL6614
- Loại thiết bị: EtherCAT Terminal (Ethernet Switch Port)
- Số cổng: 4 cổng RJ45 (10/100 Mbit/s)
- Tình trạng: Mới 100%
- Bảo hành: Chính hãng tại AUT VN
- Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT
Giới thiệu về Beckhoff EL6614 - Giải pháp kết nối Ethernet trong hệ thống EtherCAT
Trong các hệ thống tự động hóa hiện đại, việc kết nối các thiết bị dựa trên giao thức Ethernet vào mạng EtherCAT là một yêu cầu cấp thiết. Beckhoff EL6614 là giải pháp terminal chuyên dụng, đóng vai trò như một bộ chuyển mạch (Ethernet Switch) 4 cổng, cho phép tích hợp mượt mà các thiết bị mạng vào hệ sinh thái EtherCAT của bạn.
Điểm nổi bật của sản phẩm
- Khả năng kết nối mạnh mẽ: Trang bị 4 cổng RJ45 hỗ trợ tốc độ 10/100 Mbit/s, giúp mở rộng số lượng thiết bị đầu cuối một cách dễ dàng.
- Công nghệ Store and Forward: Đảm bảo tính toàn vẹn của dữ liệu và giảm thiểu độ trễ trong quá trình chuyển mạch thông tin.
- Hỗ trợ đa giao thức: Hoạt động hiệu quả với tất cả các giao thức dựa trên chuẩn Ethernet (IEEE 802.3), bao gồm cả hỗ trợ RT Ethernet và DHCP/BootP server.
- Thiết kế chuẩn công nghiệp: Chịu được môi trường khắc nghiệt với khả năng chống rung, sốc và tiêu chuẩn chống cháy nổ ATEX.
Lợi ích khi sử dụng Beckhoff EL6614
Việc lựa chọn EL6614 không chỉ đơn thuần là mua một thiết bị kết nối, mà là đầu tư vào sự ổn định của hệ thống:
- Tối ưu hóa không gian: Thiết kế dạng Terminal gọn gàng, lắp đặt trực tiếp trên thanh DIN rail hoặc hệ thống E-bus của Beckhoff, giúp tiết kiệm diện tích tủ điện.
- Giảm thiểu chi phí dây dẫn: Thay vì chạy nhiều đường truyền riêng biệt, bạn có thể dùng EL6614 để chia sẻ kết nối cho nhiều thiết bị cùng lúc.
- Độ tin cậy cực cao: Được thiết kế chuyên dụng cho môi trường công nghiệp, hạn chế tối đa tình trạng mất kết nối hoặc nhiễu tín hiệu.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Chi tiết (EL6614) |
|---|
| Số cổng Ethernet | 4 cổng |
| Hệ thống Bus | Tất cả các giao thức dựa trên Ethernet (IEEE 802.3), chế độ chuyển mạch Store and Forward |
| Giao diện Ethernet | 10BASE-T/100BASE-TX Ethernet với 4 cổng RJ45 |
| Tốc độ truyền dữ liệu | 10/100 Mbit/s, IEEE 802.3u tự động thương lượng, hỗ trợ half hoặc full duplex |
| Chiều dài cáp tối đa | Lên đến 100m (cáp xoắn đôi) |
| Chẩn đoán phần cứng | Thông qua đèn LED trạng thái |
| Nguồn cấp | Thông qua hệ thống E-bus |
| Cách điện điện tử | 500 V (E-bus/Ethernet) |
| Đặc tính đặc biệt | Hỗ trợ RT Ethernet, publisher/subscriber, DHCP/BootP server |
| Điện năng tiêu thụ (E-bus) | Trung bình 310 mA |
| Nhiệt độ vận hành/lưu trữ | -25…+60 °C / -40…+85 °C |
| Cấp bảo vệ/Vị trí lắp đặt | IP 20 |
| Chứng chỉ/Tiêu chuẩn | CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
Hướng dẫn sử dụng và Ứng dụng
Ứng dụng: Sản phẩm thường được dùng để kết nối các thiết bị như Camera công nghiệp, màn hình HMI, máy tính điều khiển hoặc các cảm biến hỗ trợ Ethernet vào mạng EtherCAT chính.
Hướng dẫn lắp đặt: Cắm module EL6614 vào thanh bus (E-bus) của hệ thống Beckhoff, kết nối các thiết bị Ethernet qua các cổng RJ45. Cấu hình địa qua phần mềm TwinCAT để quản lý các cổng switch.
Sản phẩm tương thích: Sử dụng tốt nhất cùng các dòng EtherCAT Terminal của Beckhoff và các bộ nguồn cung cấp cho hệ thống E-bus.
