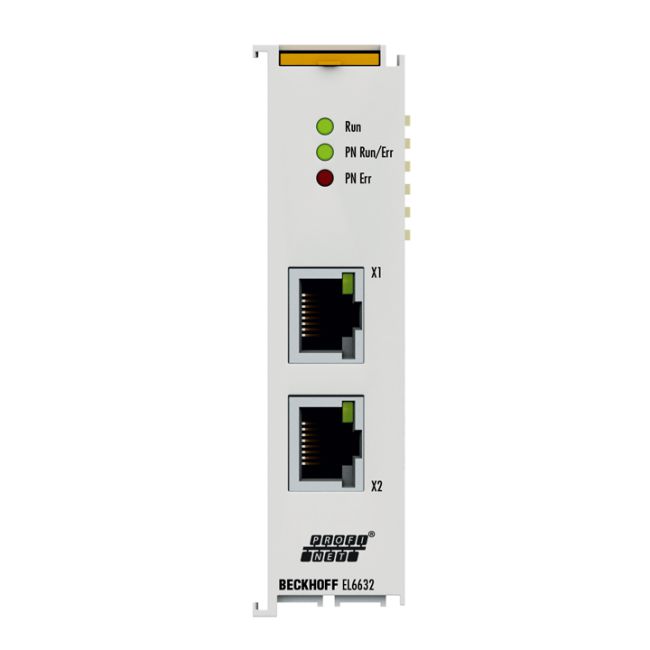

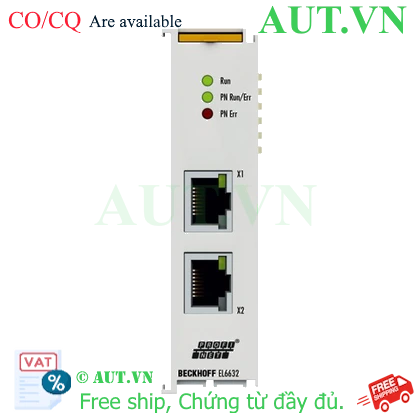

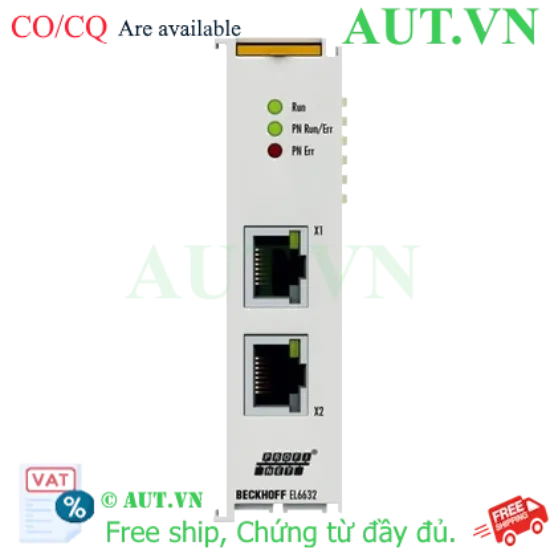

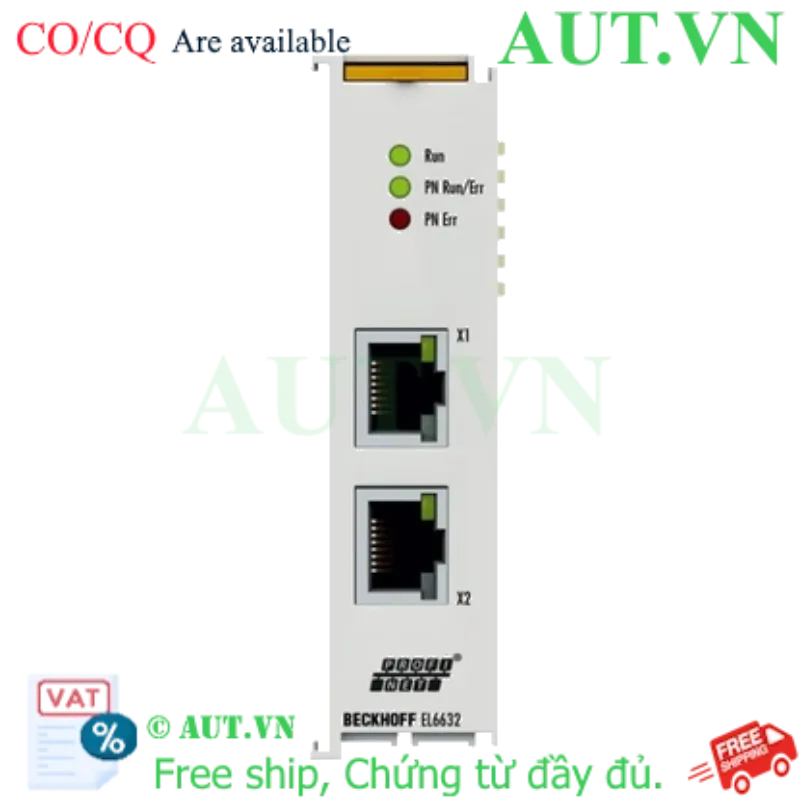

Beckhoff EL6632 | Bộ Điều Khiển PROFINET IRT (EtherCAT Terminal) 2 Cổng
- Thương hiệu: Beckhoff
- Model: EL6632
- Giao thức: PROFINET IRT (Conformance Class C) và RT
- Số cổng: 2 cổng RJ45 (Switched)
- Chức năng: Chuyển đổi và điều khiển giao tiếp giữa EtherCAT và PROFINET
- Tình trạng: Mới 100%, chính hãng
- Bảo hành: 12 tháng chính hãng tại AUT VN
- Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT
Giới thiệu về Beckhoff EL6632 - Giải pháp kết nối EtherCAT và PROFINET tối ưu
Trong các hệ thống tự động hóa hiện đại, việc đồng bộ hóa giữa các giao thức truyền thông khác nhau là vô cùng quan trọng. Beckhoff EL6632 là một EtherCAT Terminal chuyên dụng đóng vai trò là bộ điều khiển (Controller) giao tiếp PROFINET IRT. Thiết bị này cho phép hệ thống EtherCAT của bạn giao tiếp mượt mà và hiệu quả với các thiết bị thuộc mạng PROFINET, đặc biệt là các ứng dụng yêu cầu tính thời gian thực cực cao.
Điểm nổi bật của sản phẩm
- Hiệu suất vượt trội: Hỗ trợ chuẩn PROFINET IRT Conformance Class C, cho phép chu kỳ IRT tối thiểu chỉ từ 500 µs, đảm bảo độ trễ thấp nhất.
- Kết nối linh hoạt: Trang bị 2 cổng RJ45 (Switched), giúp dễ dàng mở rộng và cấu hình mạng mà không cần thêm thiết bị trung gian phức tạp.
- Khả năng mở rộng cao: Có thể quản lý tối đa 5 thiết bị IRT hoặc 15 thiết bị RT (tùy thuộc vào chu kỳ và lượng dữ liệu).
- Độ tin cậy công nghiệp: Thiết kế bền bỉ, đạt các chứng nhận quốc tế khắt khe như CE, UL, ATEX, phù hợp với môi trường sản xuất khắc nghiệt.
Lợi ích khi sử dụng Beckhoff EL6632
Việc đầu tư vào EL6632 giúp doanh nghiệp tối ưu hóa chi phí hạ tầng bằng cách kết nối các nền tảng điều khiển khác nhau (EtherCAT và PROFINET) vào một hệ thống duy nhất. Điều này không chỉ giúp giảm độ phức tạp trong việc lập trình mà còn tăng cường tính đồng bộ cho dây chuyền sản xuất, giảm thiểu rủi ro gián đoạn do lỗi giao tiếp.
Hướng dẫn sử dụng và Ứng dụng
Ứng dụng: Sản phẩm lý tưởng cho các hệ thống máy móc đòi hỏi sự phối hợp chính xác giữa các bộ điều khiển sử dụng chuẩn PROFINET và hệ thống điều khiển trung tâm chạy EtherCAT (như TwinCAT 2.11). Thường dùng trong robot, dây chuyền đóng gói tốc độ cao và các hệ thống motion control.
Hướng dẫn lắp đặt: Thiết bị được lắp đặt trực tiếp trên thanh E-bus của hệ thống Beckhoff Terminal. Việc cấu hình được thực hiện dễ dàng thông qua EtherCAT Master (ví dụ: TwinCAT).
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Công nghệ | PROFINET IRT |
| Số lượng cổng/kênh | 2 cổng (Switched) |
| Giao diện Ethernet | 100BASE-TX Ethernet với 2 x RJ45 |
| Bus trường (Fieldbus) | PROFINET IRT Controller |
| Chiều dài cáp | Lên đến 100 m (cặp xoắn) |
| Chẩn đoán phần cứng | Đèn LED trạng thái |
| Nguồn cấp | Qua E-bus |
| Cách ly điện | 500 V (E-bus/Ethernet) |
| Số thiết bị IRT tối đa | 5 thiết bị (tùy thuộc chu kỳ và dữ liệu) |
| Số thiết bị RT tối đa | 15 thiết bị (tùy thuộc chu kỳ và dữ liệu) |
| Chu kỳ IRT tối thiểu | 500 µs |
| Chu kỳ RT tối thiểu | 1 ms |
| Cấp độ tương thích (Conformance class) | Class C |
| Giao thức | RT hoặc IRT |
| Trình điều khiển (Driver) | TwinCAT 2.11 |
| Cấu hình | Thông qua EtherCAT Master |
| Dòng điện tiêu thụ E-bus | Điển hình 400 mA |
| Đặc điểm đặc biệt | Hỗ trợ Class C, tối đa 5 thiết bị IRT, tối đa 15 thiết bị RT |
| Trọng lượng | Khoảng 75 g |
| Nhiệt độ vận hành/lưu trữ | 0…+55 °C / -25…+85 °C |
| Độ ẩm tương đối | 95 %, không ngưng tụ |
| Khả năng chống rung/sốc | Tuân thủ tiêu chuẩn EN 60068-2-6/EN 60068-2-27 |
| Miễn nhiễm/Phát xạ EMC | Tuân thủ tiêu chuẩn EN 61000-6-2/EN 61000-6-4 |
| Cấp bảo vệ/Vị trí lắp đặt | IP 20 / Theo tài liệu hướng dẫn |
| Chứng nhận/Ký hiệu | CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
Lưu ý: Để đạt hiệu quả tốt nhất, EL6632 nên được sử dụng kết hợp với các module EtherCAT của Beckhoff và hệ thống điều khiển TwinCAT.
