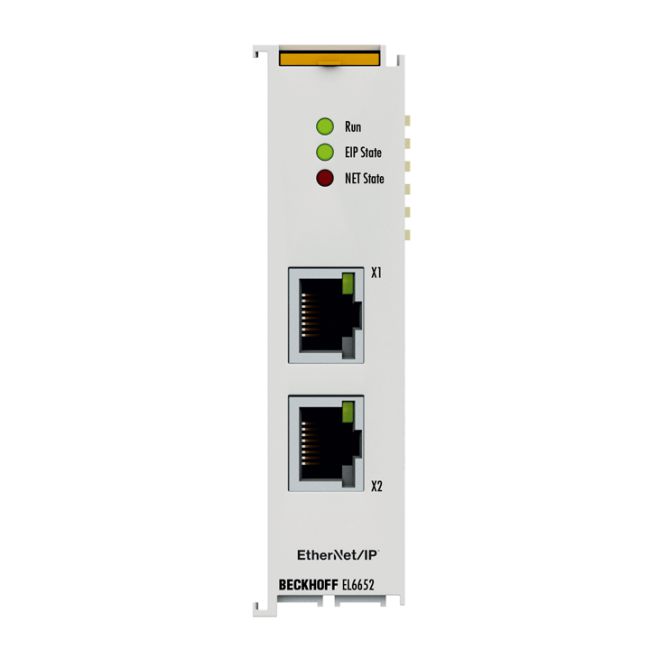

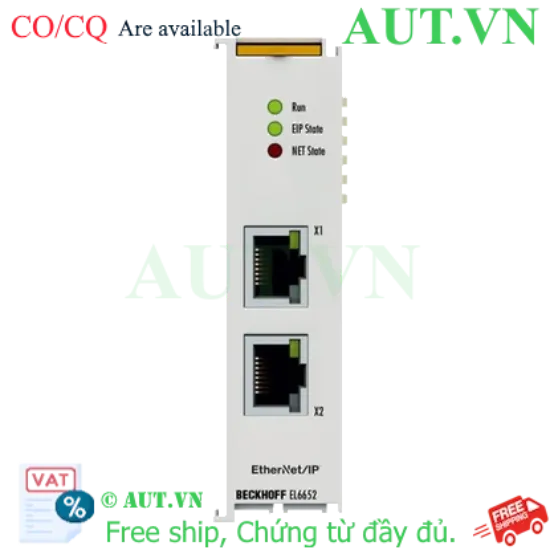

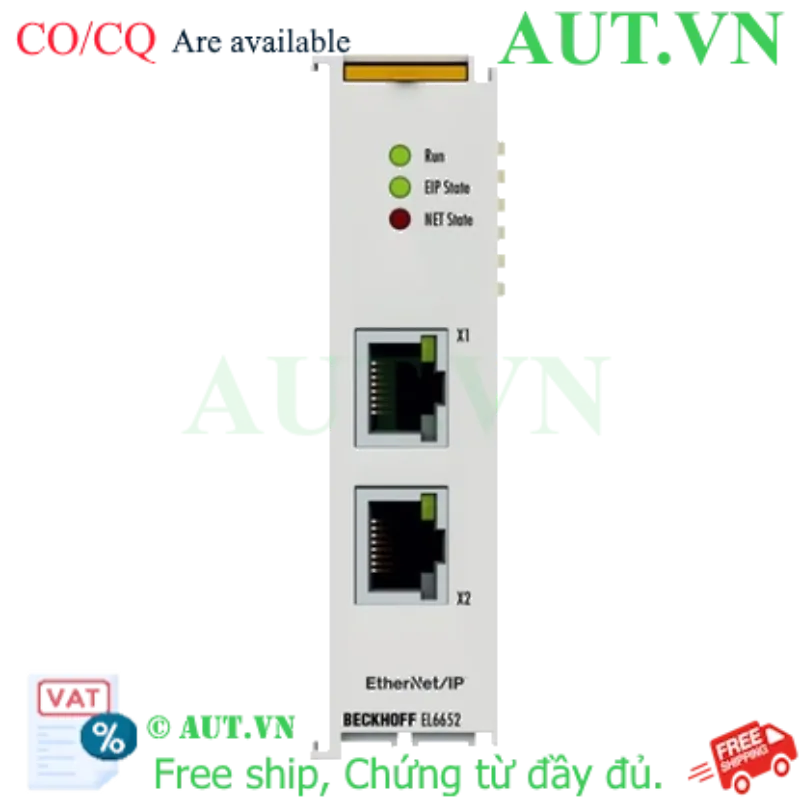

EL6652 Beckhoff: Giải Pháp Giao Tiếp EtherNet/IP Scanner Cho Hệ Thống Tự Động Hóa
Giới Thiệu Sản Phẩm
Chào mừng bạn đến với giải pháp tối ưu hóa truyền thông công nghiệp từ AUT VN! EL6652 là một terminal EtherCAT tiên tiến của Beckhoff, được thiết kế chuyên dụng cho các ứng dụng yêu cầu kết nối EtherNet/IP với vai trò là một scanner (master). Với 2 cổng giao tiếp và khả năng hỗ trợ tốc độ cao, EL6652 là lựa chọn lý tưởng để tích hợp các thiết bị EtherNet/IP vào mạng EtherCAT của bạn, mang đến hiệu suất vượt trội và độ tin cậy cao.
Điểm Nổi Bật Của EL6652
- Tích hợp EtherNet/IP Scanner: Hoạt động như một thiết bị chủ (master) trong mạng EtherNet/IP, cho phép quản lý và thu thập dữ liệu từ các thiết bị slave.
- 2 Cổng Ethernet Mạng (Switched): Tích hợp bộ chuyển mạch Ethernet, cho phép kết nối chuỗi các thiết bị hoặc tạo cấu trúc mạng linh hoạt, giảm thiểu nhu cầu sử dụng bộ chuyển mạch ngoài.
- Chuẩn Kết Nối EtherCAT: Tận dụng ưu điểm về tốc độ, độ trễ thấp và khả năng đồng bộ hóa thời gian thực của công nghệ EtherCAT.
- Tốc Độ Truyền Dữ Liệu Cao: Hỗ trợ giao thức EtherNet/IP với khả năng trao đổi dữ liệu lên đến 1 KByte input và 1 KByte output cho mỗi chu kỳ.
- Linh Hoạt Trong Kết Nối: Cho phép kết nối lên đến 100m với cáp xoắn đôi (twisted pair).
- Chẩn Đoán Phần Cứng Thông Minh: Tích hợp đèn LED hiển thị trạng thái, giúp dễ dàng theo dõi và xử lý sự cố.
- Giao Tiếp An Toàn: Cách ly điện 500V giữa E-bus và Ethernet đảm bảo an toàn cho hệ thống.
- Đa Dạng Kết Nối: Hỗ trợ cả kết nối Unicast và Multicast.
Lợi Ích Khi Sử Dụng EL6652
- Tăng Hiệu Suất Hệ Thống: Tối ưu hóa luồng dữ liệu giữa các thiết bị EtherNet/IP và hệ thống điều khiển EtherCAT.
- Giảm Chi Phí Đầu Tư: Tích hợp chức năng bộ chuyển mạch, giảm số lượng thiết bị ngoại vi cần thiết.
- Dễ Dàng Tích Hợp: Đơn giản hóa việc kết nối các thiết bị có sẵn sử dụng giao thức EtherNet/IP vào hệ thống tự động hóa dựa trên EtherCAT.
- Độ Tin Cậy Cao: Sản phẩm từ Beckhoff nổi tiếng với chất lượng và độ bền bỉ trong môi trường công nghiệp khắc nghiệt.
- Bảo Hành và Hỗ Trợ Tận Tâm: Cam kết mang đến dịch vụ hậu mãi tốt nhất với bảo hành chính hãng và chứng từ đầy đủ.
Ứng Dụng Sản Phẩm
EL6652 là giải pháp lý tưởng cho các ứng dụng tự động hóa yêu cầu khả năng giao tiếp mạnh mẽ và linh hoạt, bao gồm:
- Tích hợp các cảm biến, bộ truyền động và thiết bị I/O sử dụng chuẩn EtherNet/IP vào hệ thống điều khiển EtherCAT.
- Các dây chuyền sản xuất tự động, robot công nghiệp.
- Hệ thống giám sát và điều khiển quá trình (SCADA).
- Các ứng dụng yêu cầu trao đổi dữ liệu tốc độ cao giữa các phân vùng mạng khác nhau.
Hướng Dẫn Sử Dụng và Cấu Hình
EL6652 được cấu hình và quản lý thông qua phần mềm EtherCAT Master của Beckhoff hoặc các phần mềm tương thích khác. Quá trình cài đặt bao gồm việc xác định địa chỉ IP, cấu hình các tham số truyền thông và ánh xạ dữ liệu I/O. Để có hướng dẫn chi tiết, vui lòng tham khảo tài liệu kỹ thuật chính thức từ Beckhoff.
Thông Số Kỹ Thuật Chi Tiết
| Thông số kỹ thuật |
EL6652 (Scanner) |
| Công nghệ |
EtherNet/IP scanner terminal |
| Số cổng/kênh |
2 (đã tích hợp switch) |
| Giao diện Ethernet |
100BASE-TX Ethernet với 2 x RJ45 |
| Kích thước dữ liệu tiến trình tối đa |
1 KByte dữ liệu đầu vào, 1 KByte dữ liệu đầu ra |
| Chiều dài cáp |
Lên đến 100 m với cáp xoắn đôi |
| Chẩn đoán phần cứng |
Đèn LED trạng thái |
| Nguồn cấp |
Qua E-bus |
| Cách ly điện |
500 V (E-bus/Ethernet) |
| Giao thức |
EtherNet/IP |
| Cấu hình |
Qua EtherCAT master |
| Dòng tiêu thụ E-bus |
Điển hình 400 mA |
| Tính năng đặc biệt |
Kết nối multicast/unicast |
| Trọng lượng |
Khoảng 75 g |
| Nhiệt độ hoạt động/lưu trữ |
0…+55 °C / -25…+85 °C |
| Độ ẩm tương đối |
95 %, không ngưng tụ |
| Khả năng chống rung/sốc |
Tuân theo EN 60068-2-6 / EN 60068-2-27 |
| Khả năng miễn nhiễm/phát xạ EMC |
Tuân theo EN 61000-6-2 / EN 61000-6-4 |
| Cấp bảo vệ / Vị trí lắp đặt |
IP 20 / Xem tài liệu |
| Phê duyệt/dấu chứng nhận |
CE, UL |
Sản Phẩm Liên Quan
EL6652 thường được sử dụng kết hợp với các sản phẩm khác trong hệ sinh thái Beckhoff EtherCAT, bao gồm:
- Các bộ điều khiển EtherCAT (Master): như dòng CXxxxx.
- Các terminal EtherCAT khác (I/O, điều khiển chuyển động, cảm biến...).
- Các thiết bị EtherNet/IP Slave (cảm biến, bộ truyền động, HMI, PLC khác...).
Cam Kết Từ AUT VN
AUT VN tự hào là nhà cung cấp uy tín các giải pháp tự động hóa công nghiệp. Khi mua EL6652 tại AUT VN, bạn sẽ nhận được sản phẩm chính hãng, chất lượng đảm bảo, kèm theo đầy đủ chứng từ và chế độ bảo hành chuyên nghiệp. Đội ngũ kỹ thuật của chúng tôi sẵn sàng tư vấn và hỗ trợ bạn lựa chọn giải pháp phù hợp nhất.
Liên hệ ngay với AUT VN để được tư vấn và báo giá tốt nhất!
Mua ngay qua Zalo: 0968053025
Nguồn tham khảo: Beckhoff EL6652
