EL6695 Beckhoff | EtherCAT Terminal - Bộ Chuyển Đổi EtherCAT Bridge Chuyên Dụng

SKU: EL6695
Thương hiệu: Beckhoff
Tình trạng: Mới 100%
Bảo hành: Chính hãng tại AUT VN
Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT
Chức năng chính: Giao diện truyền thông, cầu nối EtherCAT (EtherCAT Bridge)

nhà chế tạo: Beckhoff

SKU: EL6695

1.000 ₫

Số lượng:

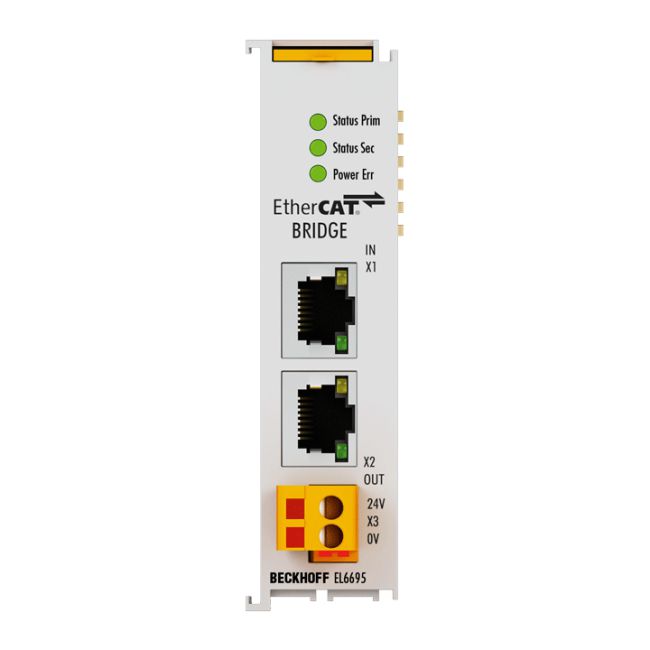

Giới thiệu về EtherCAT Terminal EL6695 Beckhoff

Trong các hệ thống tự động hóa hiện đại, việc kết nối liền mạch giữa mạng EtherCAT và các thiết bị Ethernet là vô cùng quan trọng. EL6695 Beckhoff là một Terminal chuyên dụng đóng vai trò là giao diện truyền thông và cầu nối EtherCAT (EtherCAT Bridge), cho phép mở rộng khả năng kết nối và trao đổi dữ liệu giữa E-bus và các mạng Ethernet tiêu chuẩn.

Điểm nổi bật của sản phẩm

Kết nối linh hoạt: Trang bị 2 cổng RJ45 100 Mbit/s, hỗ trợ cả đầu vào (In) và đầu ra (Out) cho Ethernet.
Đồng bộ hóa cực cao: Hỗ trợ tính năng Distributed Clocks (đồng bộ hóa xung nhịp phân tán), đảm bảo độ chính xác tuyệt đối về thời gian trong quá trình trao đổi dữ liệu.
Đa giao thức: Hỗ trợ mạnh mẽ các giao thức AoE, EoE, FoE, và VoE, giúp tối ưu hóa việc truyền tải thông tin.
Khả năng chẩn đoán: Tích hợp đèn LED trạng thái giúp người vận hành dễ dàng kiểm tra và chẩn đoán lỗi phần cứng ngay lập tức.

Tại sao bạn nên chọn EL6695 từ AUT VN?

Việc lựa chọn EL6695 không chỉ mang lại sự ổn định cho hệ thống điều khiển mà còn giúp nâng cao hiệu suất vận hành nhờ khả năng truyền tải dữ liệu nhanh chóng và chính xác. Tại AUT VN, chúng tôi cam kết cung cấp sản phẩm Beckhoff chính hãng, đảm bảo đầy đủ chứng từ CO/CQ và hỗ trợ kỹ thuật chuyên sâu, giúp khách hàng hoàn toàn yên tâm khi triển khai dự án.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Công nghệ	Phía chính: E-bus (terminal strand); Phía thứ cấp: 2 x 100 Mbit/s Ethernet, RJ45, In/Out
Cổng kết nối	Primary: E-bus; Secondary: 2 x RJ45 EtherCAT input/output
Chức năng	Đồng bộ hóa xung nhịp phân tán EtherCAT, trao đổi dữ liệu
Chiều dài cáp	100 m 100BASE-TX (cổng thứ cấp)
Chẩn đoán phần cứng	Đèn LED trạng thái
Nguồn cấp	Phía chính: Qua E-bus; Phía thứ cấp: Qua đầu nối, 24 V
Đồng bộ hóa xung nhịp (Distributed Clocks)	Có hỗ trợ
Cách điện điện tử	500 V (giữa E-bus và phía thứ cấp)
Điện năng tiêu thụ	Phía chính: E-bus 400 mA; Phía thứ cấp: 70 mA/24 V
Độ rộng bit trong ảnh tiến trình	Tối đa 3 kbyte mỗi chiều (Tùy thuộc vào EtherCAT master; TwinCAT hiện tại tối đa 1400 byte)
Tính năng đặc biệt	Sử dụng trong TwinCAT như một đồng hồ tham chiếu, trao đổi dữ liệu đồng bộ, lập bản đồ PDO linh hoạt, hỗ trợ AoE, EoE, FoE, VoE
Trọng lượng	Khoảng 75 g
Nhiệt độ vận hành/lưu trữ	Vận hành: 0…+55 °C / Lưu trữ: -25…+85 °C
Độ ẩm tương đối	95 %, không ngưng tụ
Khả năng chống rung/sốc	Tuân thủ tiêu chuẩn EN 60068-2-6/EN 60068-2-27
Khả năng miễn nhiễm/phát xạ EMC	Tuân thủ tiêu chuẩn EN 61000-6-2/EN 61000-6-4
Cấp bảo vệ/Vị trí lắp đặt	IP 20 / Thay đổi linh hoạt
Chứng nhận	CE, UL

Ứng dụng và Khả năng tương thích

Sản phẩm EL6695 được ứng dụng rộng rãi trong các hệ thống điều khiển công nghiệp cần kết nối mạng Ethernet ngoại vi vào mạng EtherCAT nội bộ. Sản phẩm này hoạt động tương thích hoàn hảo với:

Các dòng PLC Beckhoff (CX Series, C-series).
Hệ thống điều khiển TwinCAT.
Các module I/O EtherCAT khác của Beckhoff.
Các thiết bị truyền thông công nghiệp hỗ trợ chuẩn Ethernet/IP hoặc EtherCAT.

Để biết thêm chi tiết về giải pháp tích hợp, vui lòng liên hệ đội ngũ kỹ thuật của AUT VN.
