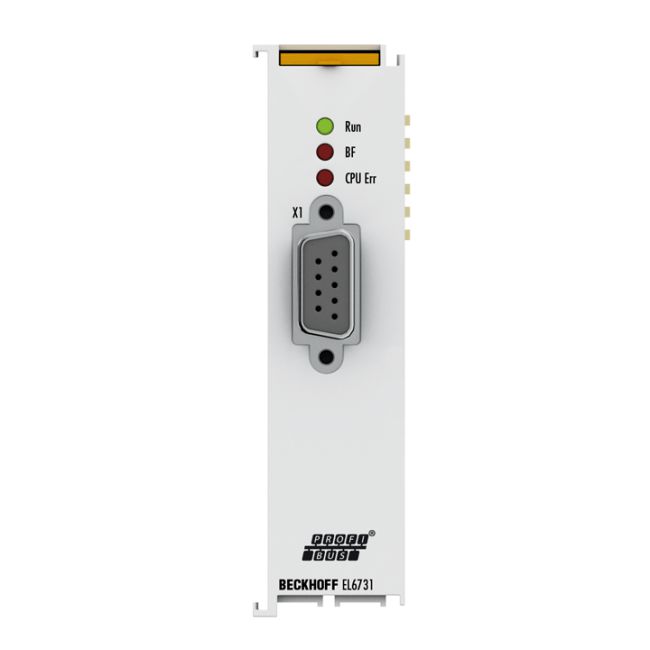

Beckhoff EL6731 | Module Chuyển đổi EtherCAT sang PROFIBUS Master/Slave
- Thương hiệu: Beckhoff
- Model: EL6731
- Chức năng: Giao diện truyền thông 1 kênh, chuyển đổi giữa EtherCAT và PROFIBUS
- Chế độ hoạt động: Hỗ trợ cả Master và Slave
- Tình trạng: Mới 100%
- Bảo hành: Chính hãng tại AUT VN
- Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT
Giới thiệu về Beckhoff EL6731
Trong các hệ thống tự động hóa hiện đại, việc kết nối các giao thức truyền thông khác nhau là một thách thức lớn. Beckhoff EL6731 là giải pháp tối ưu giúp xóa bỏ rào cản này. Đây là Terminal EtherCAT chuyên dụng, đóng vai trò là cầu nối (gateway) cho phép hệ thống EtherCAT giao tiếp mượt mà với mạng PROFIBUS. Với khả năng hoạt động linh hoạt ở cả chế độ Master và Slave, EL6731 mang lại sự linh động tối đa cho các kỹ sư hệ thống trong việc tích hợp các thiết bị cũ và mới.
Điểm nổi bật của sản phẩm
- Tính linh hoạt cao: Hỗ trợ cả hai chế độ PROFIBUS Master và Slave, giúp dễ dàng kết nối với các PLC hoặc thiết bị ngoại vi chạy PROFIBUS.
- Hiệu suất mạnh mẽ: Tốc độ truyền dữ liệu lên đến 12 Mbaud, đảm bảo phản hồi thời gian thực (real-time) trong các tác vụ điều khiển chính xác.
- Khả năng tương thích rộng: Hỗ trợ đầy đủ các chuẩn PROFIBUS DP (standard), DP-V1, DP-V2 và cả PROFIBUS MC.
- Thiết kế bền bỉ: Đạt các tiêu chuẩn về chống rung, va đập và tương thích EMC cao, phù hợp với môi trường công nghiệp khắc nghiệt.
Lợi ích khi sử dụng Beckhoff EL6731
Việc đầu tư vào EL6731 giúp doanh nghiệp tiết kiệm chi phí nâng cấp toàn bộ hệ thống. Thay vì phải thay thế các thiết bị PROFIBUS cũ, bạn chỉ cần sử dụng EL6731 để tích hợp chúng vào mạng EtherCAT hiện đại. Điều này không chỉ tối ưu hóa quy trình sản xuất mà còn giúp hệ thống vận hành ổn định, giảm thiểu thời gian dừng máy (downtime).
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Công nghệ | Terminal PROFIBUS Master/Slave |
| Thời gian chu kỳ | Có thể thay đổi chu kỳ DP cho từng Slave bằng khái niệm CDL |
| Giao thức Bus trường | PROFIBUS DP (standard), PROFIBUS DP-V1 (Cl. 1+2: acyclic services, alarms), DP-V2, PROFIBUS MC (equidistant) |
| Số kênh Bus trường | 1 kênh |
| Tốc độ truyền dữ liệu | 9.6 kbaud … 12 Mbaud |
| Giao diện kết nối | 1 x D-sub socket, 9-pin, cách ly quang |
| Thiết bị Bus | Tối đa 125 slaves với tối đa 244 bytes dữ liệu đầu vào, đầu ra, tham số, cấu hình hoặc chẩn đoán mỗi slave |
| Chẩn đoán phần cứng | Đèn LED trạng thái |
| Đồng hồ phân tán (Distributed Clocks) | Có hỗ trợ |
| Độ rộng bit trong ảnh tiến trình | Tổng tối đa: 1.4 kbyte đầu vào và 1.4 kbyte đầu ra |
| Điện năng tiêu thụ E-bus | Điển hình 350 mA |
| Trọng lượng | Khoảng 70 g |
| Nhiệt độ vận hành/lưu trữ | -25…+60 °C / -40…+85 °C |
| Độ ẩm tương đối | 95%, không ngưng tụ |
| Khả năng chống rung/va đập | Tuân thủ tiêu chuẩn EN 60068-2-6/EN 60068-2-27 |
| Khả năng miễn nhiễm/phát xạ EMC | Tuân thủ tiêu chuẩn EN 61000-6-2/EN 61000-6-4 |
| Cấp độ bảo vệ/Vị trí lắp đặt | IP 20/Lắp đặt linh hoạt |
| Chứng chỉ/Nhãn hiệu | CE, UL, ATEX (Ex marking: II 3 G Ex nA IIC T4 Gc) |
Ứng dụng và Khả năng tương thích
Ứng dụng: Sản phẩm được sử dụng rộng rãi trong các dây chuyền sản xuất tự động, các hệ thống tích hợp robot, và các nhà máy cần kết nối giữa mạng điều khiển trung tâm EtherCAT với các thiết bị hiện trường chạy chuẩn PROFIBUS.
Sản phẩm tương thích: Beckhoff EL6731 hoạt động hoàn hảo khi kết hợp với các dòng Terminal thuộc hệ thống EtherCAT của Beckhoff (như dòng EL series), các bộ điều khiển CX series, và các module I/O khác của Beckhoff để tạo nên một hệ thống mạng đồng bộ.
