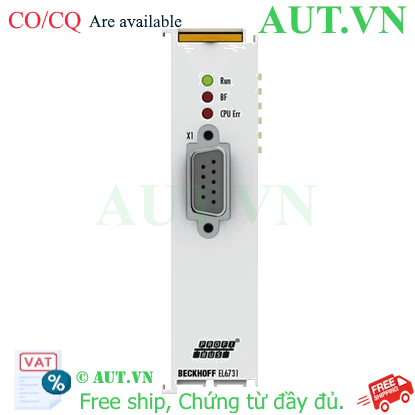

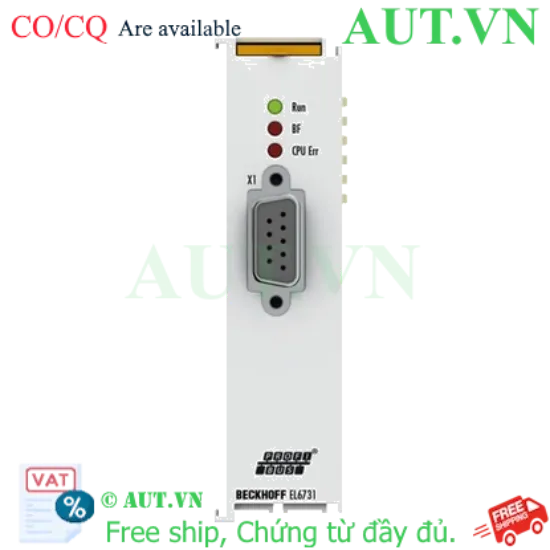

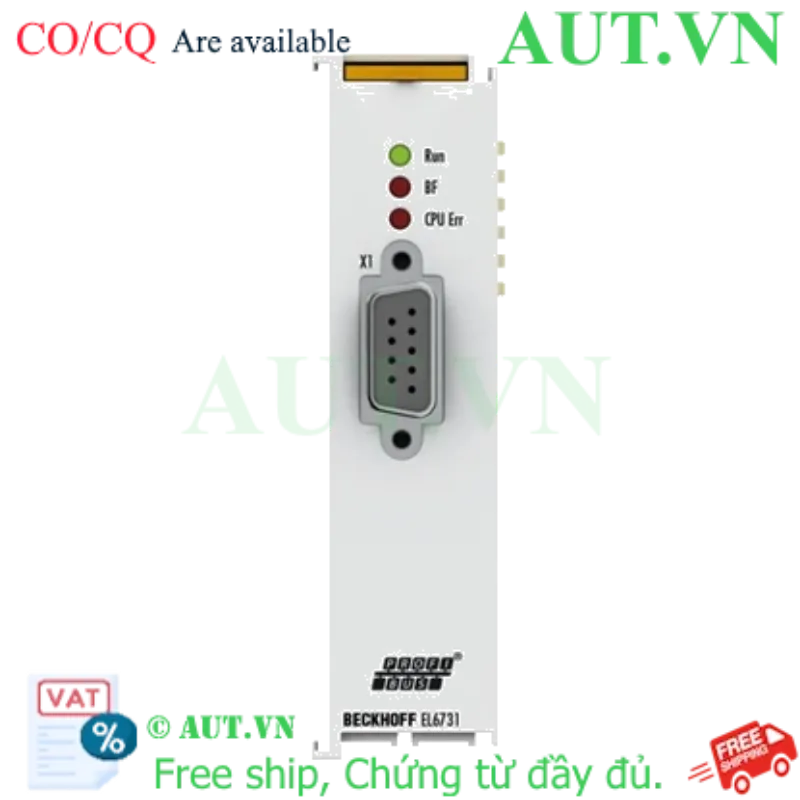

Terminal PROFIBUS DP Slave Beckhoff EL6731-0010 | AUT VN
- **Thương hiệu:** Beckhoff
- **Model:** EL6731-0010
- **Chức năng:** Terminal chuyển đổi giao thức PROFIBUS DP Slave cho hệ thống EtherCAT
- **Tốc độ truyền:** 9.6 kbaud đến 12 Mbaud
- **Khả năng kết nối:** Hỗ trợ tối đa 125 thiết bị slave
- **Tình trạng:** Mới 100%, chính hãng
- **Chứng từ:** Đầy đủ CO/CQ, hóa đơn VAT
- **Bảo hành:** Chính hãng tại AUT VN
Giới thiệu sản phẩm EL6731-0010 PROFIBUS Slave Terminal
Trong các hệ thống tự động hóa hiện đại, việc kết nối giữa các chuẩn truyền thông khác nhau là vô cùng quan trọng. EL6731-0010 từ hãng Beckhoff là giải pháp module chuyên dụng đóng vai trò là một thiết bị Slave trong mạng PROFIBUS, giúp tích hợp mượt mà các thiết bị chạy giao thức PROFIBUS vào hệ thống điều khiển dựa trên nền tảng EtherCAT.
Điểm nổi bật của Beckhoff EL6731-0010
- Đa giao thức linh hoạt: Hỗ trợ đầy đủ các chuẩn PROFIBUS DP (standard), DP-V1, DP-V2 và cả PROFIBUS MC (equidistant), giúp tối ưu hóa việc truyền dữ liệu acyclic và các dịch vụ báo động.
- Hiệu suất cao: Tốc độ truyền dữ liệu cực nhanh, dao động từ 9.6 kbaud đến 12 Mbaud, đảm bảo tính thời gian thực cho hệ thống.
- Khả năng mở rộng lớn: Có thể quản lý tối đa lên đến 125 thiết bị slave trên một kênh fieldbus, giúp tiết kiệm không gian và chi phí lắp đặt.
- Độ tin cậy công nghiệp: Thiết kế đạt chuẩn IP20, khả năng chống nhiễu điện từ (EMC) và chịu rung động theo tiêu chuẩn quốc tế, phù hợp với môi trường nhà máy khắc nghiệt.
Lợi ích khi sử dụng EL6731-0010 cho hệ thống của bạn
Việc sử dụng module EL6731-0010 giúp doanh nghiệp giải quyết bài toán nâng cấp hệ thống cũ (legacy systems) mà không cần thay đổi toàn bộ kiến trúc điều khiển. Nó cho phép các kỹ sư tận dụng tối đa hạ tầng PROFIBUS sẵn có để giao tiếp với bộ điều khiển EtherCAT hiện đại, nâng cao tính đồng bộ và giảm thiểu rủi ro lỗi truyền thông.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Công nghệ |
PROFIBUS Slave Terminal |
| Chu kỳ quét (Cycle time) |
Hỗ trợ các chu kỳ DP khác nhau cho từng slave bằng khái niệm CDL |
| Bus trường (Fieldbus) |
PROFIBUS DP (standard), PROFIBUS DP-V1 (Cl. 1+2: acyclic services, alarms), DP-V2, PROFIBUS MC (equidistant) |
| Số kênh bus trường |
1 kênh |
| Tốc độ truyền dữ liệu |
9.6 kbaud … 12 Mbaud |
| Giao diện kết nối |
1 x D-sub socket, 9-pin, cách ly quang học |
| Số lượng thiết bị Bus |
Tối đa 125 slave (lên đến 244 bytes dữ liệu đầu vào, đầu ra, tham số, cấu hình hoặc chẩn đoán mỗi slave) |
| Chẩn đoán phần cứng |
Thông qua các đèn LED trạng thái |
| Tổng độ rộng bit trong Process Image |
Tối đa: 1.4 kbyte đầu vào và 1.4 kbyte đầu ra |
| Điện năng tiêu thụ (E-bus) |
Điển hình 350 mA |
| Trọng lượng |
Khoảng 70 g |
| Nhiệt độ vận hành/lưu trữ |
-25…+60 °C / -40…+85 °C |
| Độ ẩm tương đối |
95 %, không ngưng tụ |
| Khả năng chống rung/va đập |
Tuân thủ tiêu chuẩn EN 60068-2-6 / EN 60068-2-27 |
| Khả năng chống nhiễu/phát xạ EMC |
Tuân thủ tiêu chuẩn EN 61000-6-2 / EN 61000-6-4 |
| Cấp bảo vệ/Vị trí lắp đặt |
IP 20 / Có thể thay đổi |
| Chứng nhận |
CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
Nguồn tham khảo: Beckhoff Official
Hướng dẫn sử dụng và Ứng dụng
Hướng dẫn lắp đặt: Sản phẩm được thiết kế để cắm trực tiếp vào các bộ ghép nối EtherCAT (EtherCAT Couplers) như dòng EK1100 của Beckhoff. Đảm bảo kết nối cáp PROFIBUS đúng chuẩn D-sub 9-pin và kiểm tra các đèn LED trạng thái để xác nhận kết nối thành công.
Ứng dụng: Thích hợp cho các hệ thống tự động hóa yêu cầu sự kết nối giữa các dòng PLC PROFIBUS và bộ điều khiển trung tâm EtherCAT, các dây chuyền sản xuất linh hoạt, và các hệ thống quản lý năng lượng công nghiệp.
Sản phẩm tương thích: Sử dụng chung với các dòng EtherCAT Coupler (như EK1100, EK1122) và các module I/O của Beckhoff trong hệ sinh thái EtherCAT.
