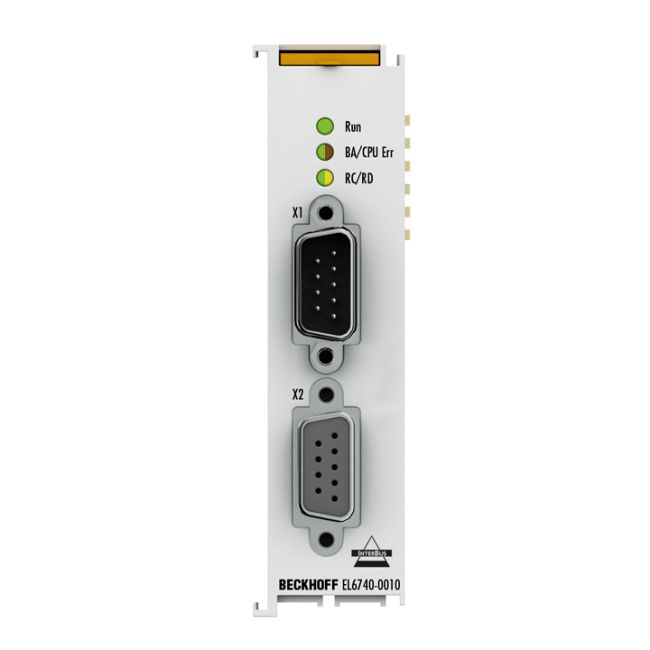

Beckhoff EL6740-0010 | Module Giao Tiếp Interbus Slave cho Hệ Thống EtherCAT
- Thương hiệu: Beckhoff
- Model: EL6740-0010
- Chức năng: Module giao tiếp Interbus Slave (1 kênh)
- Tốc độ truyền: 500 kbit/s hoặc 2 Mbit/s
- Giao diện: 2 x D-sub 9-pin (có chống rung và chống nhiễu)
- Tình trạng: Mới 100%
- Bảo hành: Chính hãng tại AUT VN
- Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT
Giới thiệu về Beckhoff EL6740-0010
Beckhoff EL6740-0010 là module giao tiếp chuyên dụng đóng vai trò là một Interbus Slave Terminal trong hệ thống điều khiển EtherCAT. Sản phẩm này cho phép kết nối và tích hợp các mạng Interbus hiện có vào hệ thống điều khiển EtherCAT hiện đại, giúp tối ưu hóa khả năng giao tiếp giữa các thiết bị trong môi trường công nghiệp tự động hóa.
Điểm nổi bật của sản phẩm
- Khả năng kết nối linh hoạt: Hoạt động như một nút Slave trên mạng Interbus, giúp mở rộng hệ thống mà không cần thay đổi cấu trúc điều khiển chính.
- Tốc độ truyền tải cao: Hỗ trợ hai chế độ tốc độ dữ liệu (500 kbit/s và 2 Mbit/s), đảm bảo tính ổn định và đáp ứng thời gian thực.
- Thiết kế bền bỉ: Trang bị cổng kết nối D-sub 9-pin có tính năng chống rung và chống nhiễu (shielding), phù hợp với môi trường nhà máy khắc nghiệt.
- Chẩn đoán dễ dàng: Tích hợp các đèn LED trạng thái (status LEDs) giúp người vận hành kiểm soát tình trạng hoạt động của module ngay lập tức.
Lợi ích khi sử dụng EL6740-0010
Việc sử dụng Beckhoff EL6740-0010 giúp doanh nghiệp tận dụng tối đa các hạ tầng Interbus cũ, giảm chi phí đầu tư mới toàn bộ hệ thống mà vẫn đảm bảo hiệu suất của chuẩn EtherCAT. Sản phẩm đạt các tiêu chuẩn quốc tế khắt khe như CE, UL và ATEX, đảm bảo an toàn tuyệt đối cho các ứng dụng trong môi trường dễ cháy nổ.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Công nghệ | Interbus slave terminal |
| Bus trường (Fieldbus) | Interbus, khoảng cách tối đa 400m giữa 2 trạm (tại 500 kbit/s) |
| Số kênh Fieldbus | 1 kênh |
| Tốc độ truyền dữ liệu | 500 kbit, 2 Mbit (mặc định) |
| Giao diện kết nối | 2 x D-sub 9-pin, có chống nhiễu và khóa chống rung |
| Dữ liệu tối đa (Fieldbus) | 32 word đầu vào và 32 word đầu ra |
| Chẩn đoán phần cứng | Thông qua đèn LED trạng thái |
| Tiêu thụ dòng điện E-bus | Điển hình 450 mA |
| Nhiệt độ vận hành | 0…+55 °C |
| Cấp bảo vệ | IP 20 |
| Chứng chỉ an toàn | CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
Hướng dẫn sử dụng và Ứng dụng
Ứng dụng: Sản phẩm được dùng để kết nối các thiết bị chạy chuẩn Interbus vào mạng EtherCAT của Beckhoff, thường thấy trong các dây chuyền sản xuất tự động hóa, hệ thống quản lý năng lượng hoặc trong các môi trường công nghiệp yêu cầu độ tin cậy cao.
Lưu ý: Thiết bị này được thiết kế để sử dụng làm Remote Bus. Khi lắp đặt, cần đảm bảo kết nối các cổng D-sub đúng kỹ thuật để tránh nhiễu tín hiệu. Sản phẩm tương thích hoàn hảo với các dòng EtherCAT Terminals và các bộ điều khiển (Master) hỗ trợ giao thức EtherCAT của Beckhoff.
