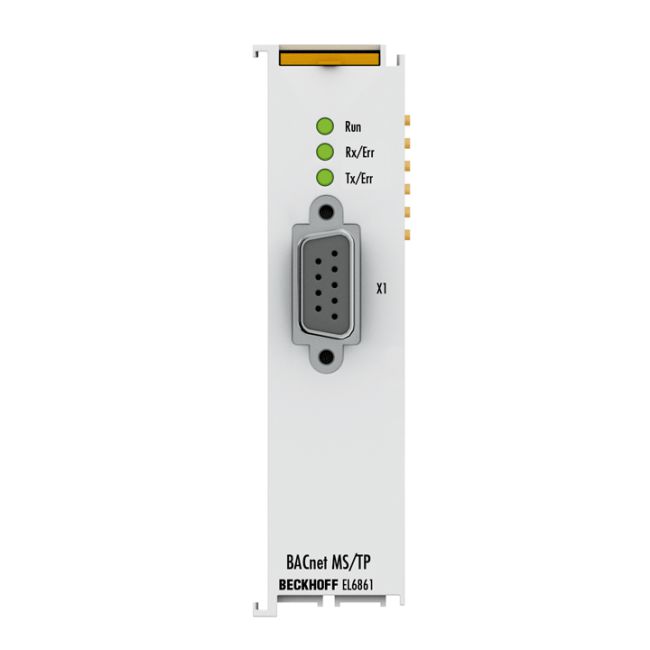

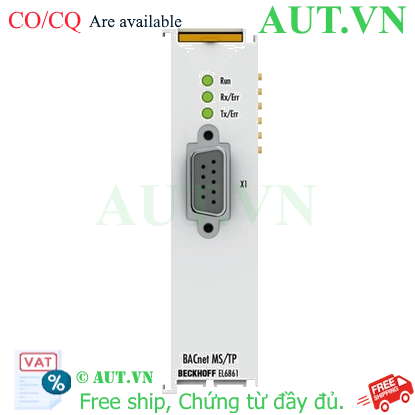

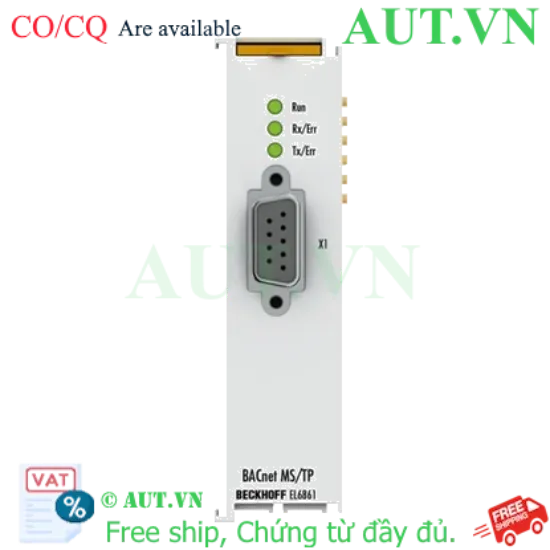

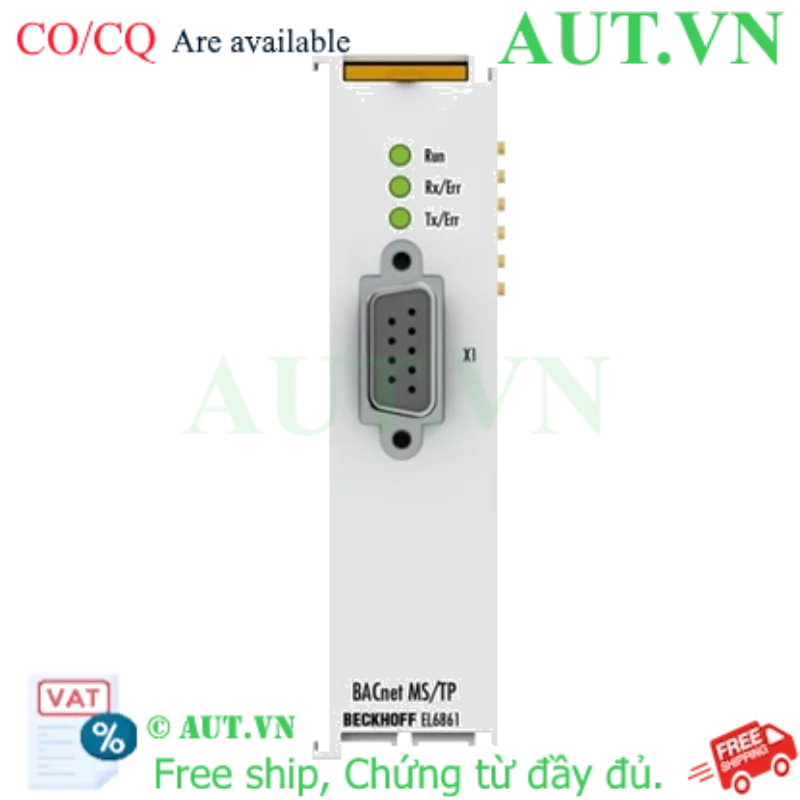

Terminal EtherCAT Beckhoff EL6861 | Giao tiếp BACnet-MS/TP, RS485

Model: EL6861
Hãng sản xuất: Beckhoff
Giao thức: BACnet-MS/TP qua chuẩn RS485
Kết nối: D-sub 9-pin
Tương thích: Hệ thống EtherCAT và phần mềm TwinCAT
Tình trạng: Mới 100%, chính hãng
Phụ kiện đi kèm: Đầy đủ chứng từ CO/CQ, hóa đơn VAT

nhà chế tạo: Beckhoff

SKU: EL6861

1.000 ₫

Số lượng:

Giới thiệu về Terminal EtherCAT Beckhoff EL6861

Trong các hệ thống tự động hóa hiện đại, việc kết nối các giao thức khác nhau là một thách thức lớn. Terminal EtherCAT Beckhoff EL6861 chính là giải pháp cầu nối hoàn hảo, cho phép tích hợp các thiết bị chạy giao thức BACnet-MS/TP vào mạng EtherCAT thông qua giao diện RS485. Đây là thiết bị không thể thiếu cho các kỹ sư muốn mở rộng khả năng điều khiển hệ thống HVAC, quản lý tòa nhà (BMS) hoặc các ứng dụng công nghiệp sử dụng chuẩn BACnet.

Điểm nổi bật của sản phẩm

Khả năng kết nối mạnh mẽ: Sử dụng chuẩn RS485 với đầu nối D-sub 9-pin, đảm bảo tín hiệu ổn định trên khoảng cách xa (lên đến 500m).
Hiệu suất cao: Hỗ trợ tối đa 32 thiết bị (có thể lên đến 64 thiết bị nếu sử dụng bộ chuyển đổi công suất cực thấp).
Tích hợp sâu: Hoạt động mượt mà và được cấu hình trực tiếp thông qua phần mềm TwinCAT của Beckhoff.
Độ tin cậy cao: Thiết kế chuẩn công nghiệp, khả năng chống nhiễu EMC tốt và chịu được rung động theo tiêu chuẩn EN 60068.

Lợi ích khi sử dụng EL6861 trong hệ thống

Việc trang bị Beckhoff EL6861 giúp doanh nghiệp tối ưu hóa chi phí đầu tư bằng cách tận dụng các thiết bị BACnet hiện có vào hệ thống điều khiển EtherCAT trung tâm. Sản phẩm giúp đơn giản hóa quá trình lập trình, giảm thiểu độ trễ truyền thông và tăng cường tính linh hoạt cho hạ tầng tự động hóa của bạn.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Công nghệ kết nối	D-sub, 9-pin
Số lượng thiết bị hỗ trợ	32 thiết bị (tối đa 64 nếu dùng bộ chuyển đổi ultra-low power)
Số kênh truyền dữ liệu	1 kênh
Tốc độ truyền dữ liệu (Baud rate)	9600, 19200, 38400, 57600, 76800 và 115200 baud
Giao diện truyền thông	1 x RS485
Điện trở kết thúc (Termination resistor)	Kết nối ngoài qua ZB3100 hoặc ZS1031-3000
Điện trở Bias (Network bias)	Kết nối ngoài qua ZB3100 hoặc ZS1031-3000
Chiều dài cáp tối đa	500 m (cặp dây xoắn)
Nguồn cấp	Thông qua E-bus
Cách ly điện	500 V (E-bus/điện áp tín hiệu)
Độ rộng bit trong Process Image	128 x 8 bit đầu vào, 128 x 8 bit đầu ra, 16 bit điều khiển, 16 bit trạng thái
Cấu hình hệ thống	Thông qua bộ điều khiển, phần mềm TwinCAT
Dòng điện tiêu thụ E-bus	Điển hình 170 mA
Nhiệt độ hoạt động/lưu trữ	-25…+60 °C / -40…+85 °C
Độ ẩm tương đối	95 %, không ngưng tụ
Tiêu chuẩn bảo vệ	IP 20
Chứng nhận	CE, UL

Ứng dụng và Khả năng tương thích

Ứng dụng: Sản phẩm được ứng dụng rộng rãi trong điều khiển tòa nhà thông minh, hệ thống quản lý năng lượng, điều khiển HVAC và tích hợp các cảm biến/biến tần hỗ trợ chuẩn BACnet vào mạng EtherCAT công nghiệp.

Sản phẩm đi kèm/Sử dụng chung: Để lắp đặt hoàn chỉnh và đạt hiệu suất tốt nhất, sản phẩm thường được sử dụng cùng với:
- Bộ kết nối điện trở: Beckhoff ZB3100 hoặc ZS1031-3000.
- Phần mềm cấu hình: Beckhoff TwinCAT.
- Hệ thống nền tảng: Các module EtherCAT Terminal khác của Beckhoff.

Hướng dẫn sử dụng cơ bản

Lắp đặt EL6861 vào thanh ray DIN và kết nối với hệ thống E-bus của Beckhoff.
Kết nối cáp RS485 qua cổng D-sub 9-pin đến các thiết bị BACnet.
Sử dụng phần mềm TwinCAT để quét và cấu hình các tham số truyền thông (Baud rate, địa chỉ node).
Kiểm tra trạng thái hoạt động của Terminal thông qua các đèn LED chỉ báo trên thiết bị.
