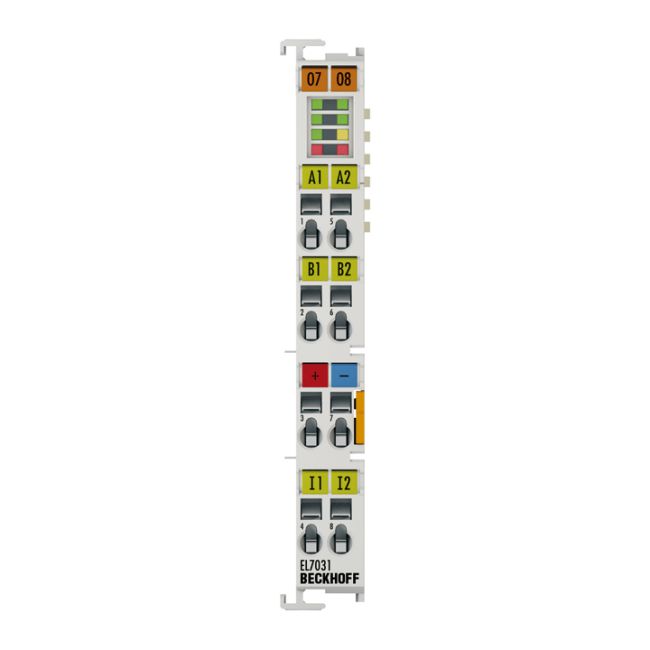

Beckhoff EL7031 | Terminal EtherCAT Điều Khiển Động Cơ Bước 1.5A
- Model: EL7031
- Thương hiệu: Beckhoff
- Loại thiết bị: EtherCAT Terminal (Motion Interface)
- Chức năng: Điều khiển 1 kênh động cơ bước (Stepper Motor)
- Dòng điện đầu ra: Tối đa 1.5 A
- Điện áp hoạt động: 24 V DC
- Công nghệ: Microstepping 64-fold giúp chuyển động siêu mịn
- Tình trạng: Mới 100%, chính hãng Beckhoff
- Bảo hành: Chính hãng tại AUT VN
- Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT
Giới thiệu sản phẩm Beckhoff EL7031
Trong các hệ thống tự động hóa đòi hỏi độ chính xác cao và không gian lắp đặt hạn chế, Beckhoff EL7031 là giải pháp tối ưu. Đây là Terminal EtherCAT chuyên dụng đóng vai trò là giao diện chuyển động (motion interface) 1 kênh, được thiết kế đặc biệt để điều khiển các loại động cơ bước (stepper motor) hai pha (uni-/bipolar).
Điểm nổi bật của EL7031
- Công nghệ Drive nhỏ gọn: Tích hợp khả năng điều khiển mạnh mẽ vào một module EtherCAT nhỏ gọn, giúp tiết kiệm tối đa không gian tủ điện.
- Chuyển động siêu mịn: Với khả năng microstepping lên đến 64 bước, EL7031 giúp giảm rung lắc và tăng độ chính xác cho quá trình di chuyển của động cơ.
- Hiệu suất cao: Tần số bước có thể cấu hình lên đến 8000 bước/giây, đáp ứng tốt các ứng dụng chuyển động tốc độ cao.
- Kết nối linh hoạt: Cho phép kết nối trực tiếp với động cơ, giảm thiểu việc sử dụng các bộ driver rời rạc, giúp hệ thống gọn gàng hơn.
Lợi ích khi sử dụng Beckhoff EL7031
Việc ứng dụng EL7031 vào hệ thống giúp doanh nghiệp tối ưu hóa chi phí đầu tư nhờ việc giảm bớt các thiết bị trung gian. Sự đồng bộ hóa qua giao thức EtherCAT đảm bảo tốc độ phản hồi cực nhanh và độ trễ thấp, cực kỳ quan trọng trong các ứng dụng CNC, đóng gói, hoặc robot công nghiệp. Đặc biệt, thiết bị hỗ trợ kiểm soát khoảng cách di chuyển (travel distance control), mang lại sự an toàn và chính xác tuyệt đối cho quy trình sản xuất.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Công nghệ | Công nghệ drive nhỏ gọn (Compact drive technology) |
| Phương thức kết nối | Kết nối trực tiếp với động cơ |
| Số đầu vào | 2 x vị trí giới hạn (End position) |
| Loại tải | Động cơ bước 2 pha (Uni-/Bipolar) |
| Số kênh điều khiển | 1 kênh |
| Số đầu ra | 1 x động cơ bước |
| Điện áp cung cấp (Electronics) | 24 V DC (qua các tiếp điểm nguồn) |
| Điện áp nguồn động lực | 24 V DC (nội bộ qua các tiếp điểm nguồn) |
| Dòng điện đầu ra tối đa | 1.5 A |
| Tần số bước | Có thể cấu hình lên đến 8000 bước/giây |
| Chế độ Microstepping | 64 bước (64-fold micro stepping) |
| Tần số bộ điều khiển dòng điện | Xấp xỉ 25 kHz |
| Độ phân giải | Xấp xỉ 5000 vị trí trong các ứng dụng điển hình (mỗi vòng) |
| Tiêu thụ dòng điện (Nguồn lực) | Điển hình 30 mA + dòng điện động cơ |
| Tiêu thụ dòng điện (E-bus) | Điển hình 120 mA |
| Hỗ trợ Distributed Clocks | Có |
| Tính năng đặc biệt | Kiểm soát khoảng cách di chuyển (Travel distance control) |
| Cách ly điện | 500 V (E-bus/Field potential) |
| Nhiệt độ hoạt động/lưu trữ | 0…+55 °C / -25…+85 °C |
| Tiêu chuẩn EMC | Tuân thủ EN 61000-6-2/EN 61000-6-4 |
| Cấp bảo vệ | IP 20 |
| Chứng nhận | CE, UL |
Hướng dẫn sử dụng và Lưu ý
Để sản phẩm đạt hiệu quả tốt nhất, cần đảm bảo nguồn cấp 24 V DC ổn định và tuân thủ sơ đồ đấu nối được cung cấp trong tài liệu kỹ thuật của Beckhoff. Sản phẩm này hoạt động tốt nhất khi được tích hợp trong hệ sinh thái EtherCAT của Beckhoff.
Sản phẩm tương thích/Sử dụng chung
EL7031 được thiết kế để hoạt động hoàn hảo trong hệ thống Bus terminal của Beckhoff và có thể sử dụng chung/kết nối với các dòng terminal ESxxxx khác để mở rộng tính năng hệ thống.
