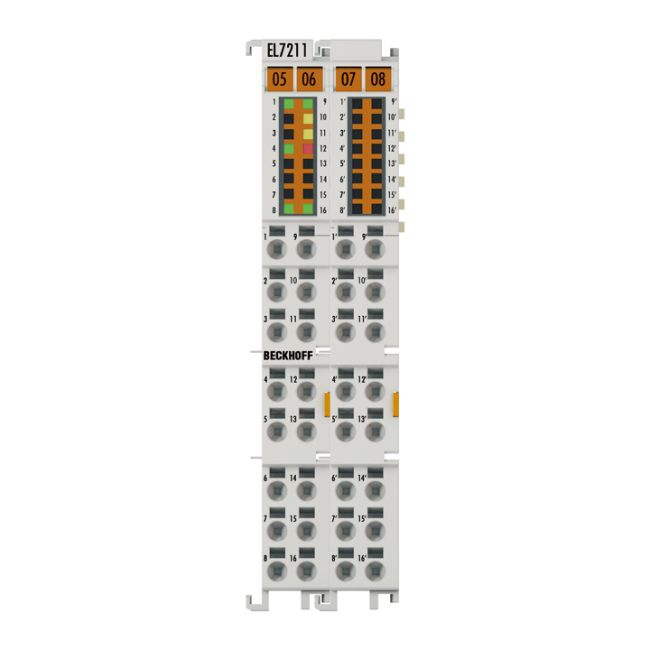

Beckhoff EL7211 | EtherCAT Terminal Điều Khiển Servo Motor 1 Kênh (48V DC, 4.5A)

Thương hiệu: Beckhoff
Model: EL7211
Chức năng: Giao diện chuyển động 1 kênh (Motion Interface) cho Servo Motor
Điện áp cấp: 48 V DC
Dòng điện định mức: 4.5 A (Dòng đỉnh đạt 9.0 A)
Loại phản hồi: Resolver
Tình trạng: Mới 100%
Bảo hành: Chính hãng tại AUT VN
Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT

nhà chế tạo: Beckhoff

SKU: EL7211

1.000 ₫

Số lượng:

Giới thiệu về Beckhoff EL7211 - Giải pháp điều khiển chuyển động nhỏ gọn

Trong các hệ thống tự động hóa hiện đại, việc tối ưu hóa không gian tủ điện mà vẫn đảm bảo hiệu suất điều khiển cực cao là một thách thức lớn. Beckhoff EL7211 là dòng EtherCAT Terminal chuyên dụng, cung cấp giao diện điều khiển chuyển động 1 kênh cho động cơ servo (servo motor). Với công nghệ truyền động nhỏ gọn (compact drive technology), EL7211 giúp thay thế các bộ driver cồng kềnh, tích hợp trực tiếp vào hệ thống thanh ray EtherCAT, giúp tiết kiệm diện tích đáng kể và giảm chi phí lắp đặt.

Điểm nổi bật của sản phẩm

Công nghệ Compact Drive: Thiết kế siêu nhỏ gọn, tích hợp trực tiếp motor và phản hồi (feedback) vào hệ thống terminal.
Hiệu suất mạnh mẽ: Khả năng chịu dòng đỉnh lên đến 9.0 A, đảm bảo đáp ứng nhanh các yêu cầu về mô-men xoắn tức thời.
Tích hợp Resolver: Hỗ trợ phản hồi qua Resolver, mang lại độ chính xác cao trong điều khiển vị trí và tốc độ.
Kết nối linh hoạt: Hoạt động hoàn hảo trên nền tảng mạng EtherCAT với tính năng Distributed Clocks (phân phối xung nhịp) giúp đồng bộ hóa cực cao.

Lợi ích khi sử dụng Beckhoff EL7211

Tiết kiệm chi phí: Giảm thiểu số lượng linh kiện rời rạc, giảm dây dẫn và thời gian thi công tủ điện.
Độ tin cậy cao: Sản phẩm từ Beckhoff - thương hiệu hàng đầu thế giới về tự động hóa, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
Dễ dàng nâng cấp: Khả năng mở rộng hệ thống cực kỳ linh hoạt nhờ kiến trúc module của EtherCAT.

Hướng dẫn sử dụng và Ứng dụng

Ứng dụng: EL7211 được ứng dụng rộng rãi trong các máy móc yêu cầu điều khiển chuyển động chính xác như: máy đóng gói, máy CNC mini, robot cánh tay máy, và các hệ thống băng tải thông minh.

Hướng dẫn sử dụng: Sản phẩm cần được lắp đặt trên thanh ray DIN chuyên dụng, kết nối nguồn điện 48V DC cho động cơ và nguồn 24V DC cho phần điện tử. Việc cấu hình cần thực hiện thông qua phần mềm TwinCAT để thiết lập các thông số motion cho servo motor.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	'Giá trị
Công nghệ	Công nghệ truyền động nhỏ gọn (Compact drive technology)
Phương pháp kết nối	Kết nối trực tiếp motor + phản hồi (feedback)
Số kênh điều khiển	1 kênh
Loại tải	Động cơ đồng bộ ba pha nam châm vĩnh cửu
Số đầu ra	1 x Servo motor, 1 x phanh động cơ (motor brake)
Điện áp cấp điện tử	24 V DC (qua các tiếp điểm nguồn)
Điện áp cấp động lực	8…48 V DC (nguồn ngoài)
Dòng điện đầu ra (rms)	4.5 A
Dòng điện đỉnh (peak)	Tối đa 9.0 A trong 1 giây
Tần số trường quay	0…599 Hz
Tần số xung PWM	16 kHz
Tần số điều khiển dòng điện	32 kHz
Tần số điều khiển tốc độ	16 kHz
Điện áp phanh động cơ	24 V DC
Dòng điện phanh động cơ	Tối đa 0.5 A
Đồng bộ hóa (Distributed clocks)	Có hỗ trợ
Cách điện điện tử	500 V (E-bus/field potential)
Nhiệt độ vận hành	0…+55 °C
Tiêu chuẩn bảo vệ	IP 20
Chứng nhận	CE, UL

Sản phẩm này tương thích hoàn hảo với các dòng Servo Motor của Beckhoff và các module EtherCAT Terminal khác trong hệ sinh thái Beckhoff Automation.
