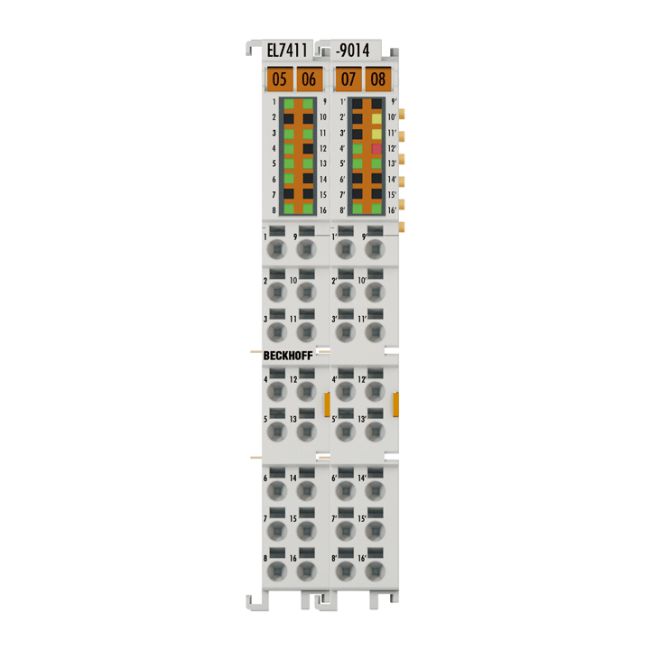

Beckhoff EL7411-9014 | Module Điều Khiển Động Cơ BLDC Qua EtherCAT | AUT VN

Model: EL7411-9014
Hãng sản xuất: Beckhoff
Giao thức truyền thông: EtherCAT
Loại động cơ hỗ trợ: Động cơ không chổi than (BLDC)
Điện áp nguồn: 48 V DC
Dòng điện đầu ra: 4.5 A (Peak 9.0 A)
Tính năng an toàn: Hỗ trợ STO (Safe Torque Off)
Tình trạng: Mới 100%, chính hãng
Bảo hành: 12 tháng tại AUT VN

nhà chế tạo: Beckhoff

SKU: EL7411-9014

1.000 ₫

Số lượng:

Giới thiệu về Beckhoff EL7411-9014

EL7411-9014 là module giao diện chuyển động (motion interface) 1 kênh chuyên dụng dành cho động cơ không chổi than (BLDC), được thiết kế để hoạt động trên nền tảng giao thức EtherCAT tốc độ cao. Với công nghệ truyền động nhỏ gọn (compact drive technology), sản phẩm cho phép tích hợp trực tiếp vào hệ thống điều khiển tự động hóa, giúp tối ưu hóa không gian tủ điện và tăng cường độ chính xác trong điều khiển chuyển động.

Điểm nổi bật của sản phẩm

Hiệu suất mạnh mẽ: Khả năng cung cấp dòng điện định mức 4.5 A và dòng đỉnh lên tới 9.0 A, đảm bảo vận hành mượt mà cho các ứng dụng đòi hỏi mô-men xoắn lớn.
Tích hợp an toàn cao: Hỗ trợ chức năng Safe Torque Off (STO) và Safe Stop 1 (SS1), đáp ứng các tiêu chuẩn an toàn khắt khe trong công nghiệp.
Điều khiển chính xác: Tương thích hoàn hảo với các bộ mã hóa vòng quay (incremental encoder) để phản hồi vị trí và tốc độ cực kỳ chính xác.
Thiết kế tối ưu: Dễ dàng lắp đặt trên thanh terminal Beckhoff, tiết kiệm diện tích và giảm thiểu dây dẫn kết nối.

Lợi ích khi sử dụng EL7411-9014

Việc lựa chọn EL7411-9014 giúp doanh nghiệp nâng cao hiệu suất dây chuyền sản xuất nhờ khả năng phản hồi thời gian thực của EtherCAT. Thiết bị không chỉ giúp kiểm soát chính xác tốc độ và vị trí động cơ BLDC mà còn giảm thiểu rủi ro vận hành nhờ các tính năng an toàn tích hợp sẵn, giúp bảo vệ cả thiết bị lẫn con người trong quá trình vận hành.

Ứng dụng thực tế

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:

Hệ thống máy đóng gói, dán nhãn tốc độ cao.
Điều khiển cánh tay robot và các hệ thống chuyển động chính xác.
Máy CNC nhỏ và các thiết bị tự động hóa chính xác.
Hệ thống băng tải thông minh trong nhà máy sản xuất linh kiện điện tử.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Giao thức truyền thông	EtherCAT
Công nghệ	Công nghệ truyền động nhỏ gọn (Compact drive technology)
Phương thức kết nối	Kết nối trực tiếp động cơ + phản hồi (feedback)
Số lượng đầu vào	2 x vị trí biên, 1 x encoder, 1 x STO, 1 x chẩn đoán quạt, 3 x cảm biến Hall
Loại tải	Động cơ DC (BLDC)
Số kênh điều khiển	1 kênh
Số lượng đầu ra	1 x động cơ BLDC, 1 x phanh động cơ, 1 x nguồn quạt, 1 x chế độ quạt, 1 x nguồn cảm biến, 1 x nguồn encoder
Điện áp cung cấp mạch điện tử	24 V DC (qua các tiếp điểm nguồn)
Điện áp nguồn động lực	8…48 V DC (nguồn ngoài)
Dòng điện đầu ra (RMS)	4.5 A
Dòng điện đỉnh (Peak RMS)	Tối đa 9.0 A trong 1 giây
Tần số trường quay	599 Hz
Tần số xung PWM	16 kHz
Tần số bộ điều khiển dòng điện	32 kHz
Điện áp đầu ra phanh động cơ	24 V DC
Chức năng dừng an toàn	Safe Torque Off (STO), Safe Stop 1 (SS1)
Cách ly điện	500 V (E-bus/tiềm năng trường)
Nhiệt độ vận hành/lưu trữ	0…+55 °C / -25…+85 °C
Cấp bảo vệ	IP 20
Chứng nhận	CE, UL

*Lưu ý: Nội dung tham khảo từ nhà sản xuất Beckhoff.

Sản phẩm tương thích

Để hệ thống hoạt động hoàn chỉnh, EL7411-9014 cần được sử dụng kết hợp với:

Các bộ EtherCAT Coupler như EK1100.
Các module mở rộng I/O của Beckhoff.
Hệ thống điều khiển trung tâm (PLC) hỗ trợ giao thức EtherCAT (ví dụ: Beckhoff CX series).
