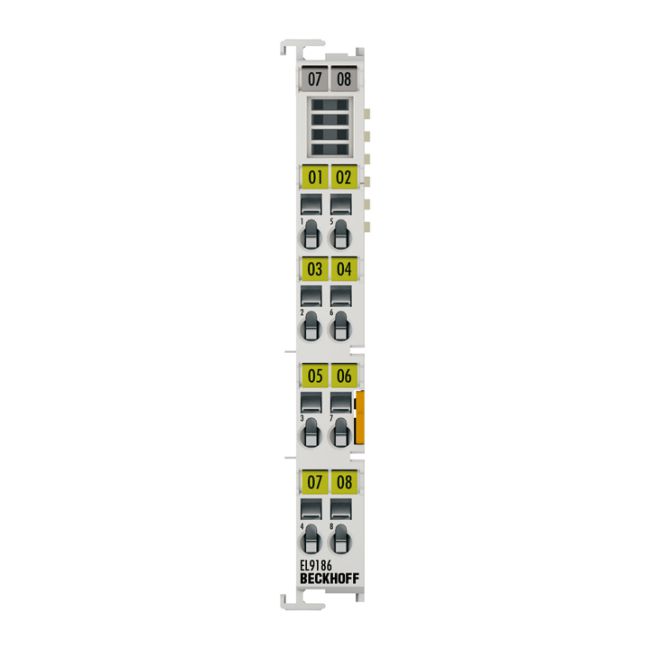

Beckhoff EL9186 - Cầu đấu phân phối điện 8 x 24 V DC chính hãng | AUT VN
- **Thương hiệu:** Beckhoff
- **Mã sản phẩm:** EL9186
- **Chức năng:** Cầu đấu phân phối tiềm năng (Potential distribution terminal)
- **Thông số chính:** 8 đầu ra x 24 V DC
- **Tình trạng:** Mới 100%
- **Bảo hành:** Chính hãng tại AUT VN
- **Chứng từ:** Đầy đủ CO/CQ, hóa đơn VAT
Giới thiệu sản phẩm Beckhoff EL9186
Trong các hệ thống tự động hóa công nghiệp sử dụng chuẩn EtherCAT, việc phân phối nguồn điện ổn định và gọn gàng là yếu tố then chốt. Beckhoff EL9186 là module cầu đấu phân phối điện chuyên dụng, được thiết kế để phân chia nguồn điện 24 V DC từ một nguồn chính đến 8 đầu ra khác nhau một cách an toàn và hiệu quả. Với thiết kế cực kỳ nhỏ gọn, sản phẩm giúp tối ưu hóa không gian trong tủ điện điều khiển.
Điểm nổi bật của EL9186
- **Phân phối nguồn thông minh:** Cung cấp 8 cổng đầu ra 24 V DC, giúp đơn giản hóa việc đi dây cho các module đầu vào/đầu ra (I/O).
- **Thiết kế tối ưu không gian:** Chiều rộng thân máy chỉ 12mm, cho phép lắp đặt mật độ cao trên thanh DIN rail hoặc cạnh các module EtherCAT.
- **Tiêu chuẩn an toàn quốc tế:** Sản phẩm đạt các chứng chỉ khắt khe như CE, UL và đặc biệt là chứng chỉ ATEX (II 3 G Ex nA IIC T4 Gc), cho phép sử dụng trong các môi trường có nguy cơ cháy nổ.
- **Kết nối linh hoạt:** Hỗ trợ lắp đặt liền kề với các terminal EtherCAT có tiếp điểm nguồn.
Lợi ích khi sử dụng Beckhoff EL9186
Việc sử dụng EL9186 không chỉ giúp kỹ sư tiết kiệm thời gian lắp đặt mà còn giảm thiểu đáng kể rủi ro về lỗi kết nối điện. Thay vì phải sử dụng các cầu đấu dây rời rạc và phức tạp, EL9186 tích hợp trực tiếp vào hệ thống bus, giúp hệ thống vận hành ổn định, dễ dàng bảo trì và nâng cấp. Đây là giải pháp hoàn hảo để kiểm soát dòng tải lên đến 10A một cách an toàn.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Công nghệ | Cầu đấu phân phối điện (Potential distribution terminal) |
| Số lượng đầu ra | 8 x 24 V contact |
| Tải dòng điện tối đa | 10 A |
| Điện áp định mức | 60 V DC / 30 V AC |
| Cách điện điện tử | 500 V (E-bus/field potential) |
| Khả năng kết nối nguồn bổ sung | 8 điểm kết nối |
| Chiều rộng thân máy | 12 mm |
| Lắp đặt cạnh nhau | Có (Lắp bên trái các EtherCAT Terminals có tiếp điểm nguồn, không bao gồm PE) |
| Trọng lượng | Khoảng 50 g |
| Nhiệt độ vận hành/lưu trữ | Vận hành: -25…+60 °C / Lưu trữ: -40…+85 °C |
| Chứng chỉ phê duyệt | CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
Ứng dụng và Khả năng tương thích
Sản phẩm Beckhoff EL9186 được ứng dụng rộng rãi trong các hệ thống điều khiển máy móc, dây chuyền sản xuất tự động và các môi trường công nghiệp đặc thù đòi hỏi tiêu chuẩn chống cháy nổ.
Khả năng tương thích: EL9186 được thiết kế để sử dụng chung và kết nối trực tiếp với các dòng module ESxxxx terminals và hệ thống module EtherCAT của Beckhoff, tạo nên một hệ sinh thái điều khiển đồng bộ và mạnh mẽ.
Hướng dẫn lắp đặt cơ bản
- Gắn module lên thanh DIN rail hoặc lắp cạnh các module EtherCAT tương thích.
- Kết nối nguồn DC đầu vào vào các cực tương ứng.
- Đấu nối các thiết bị tiêu thụ điện (sensor, actuator...) vào 8 đầu ra 24V DC.
- Kiểm tra độ chặt của các đầu dây trước khi cấp nguồn để đảm bảo an toàn.
