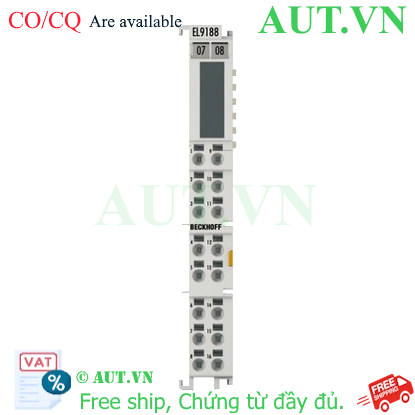

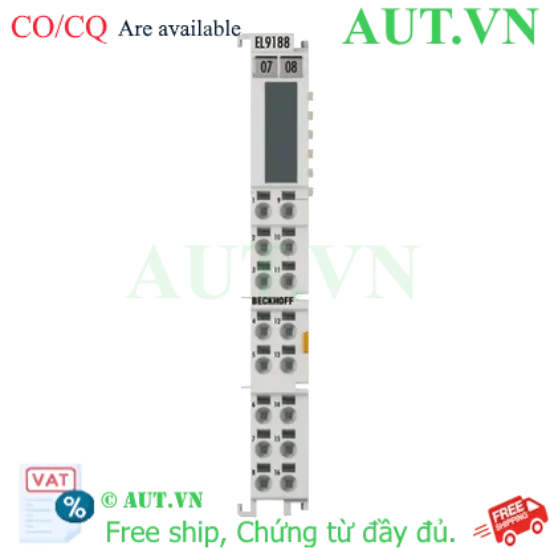

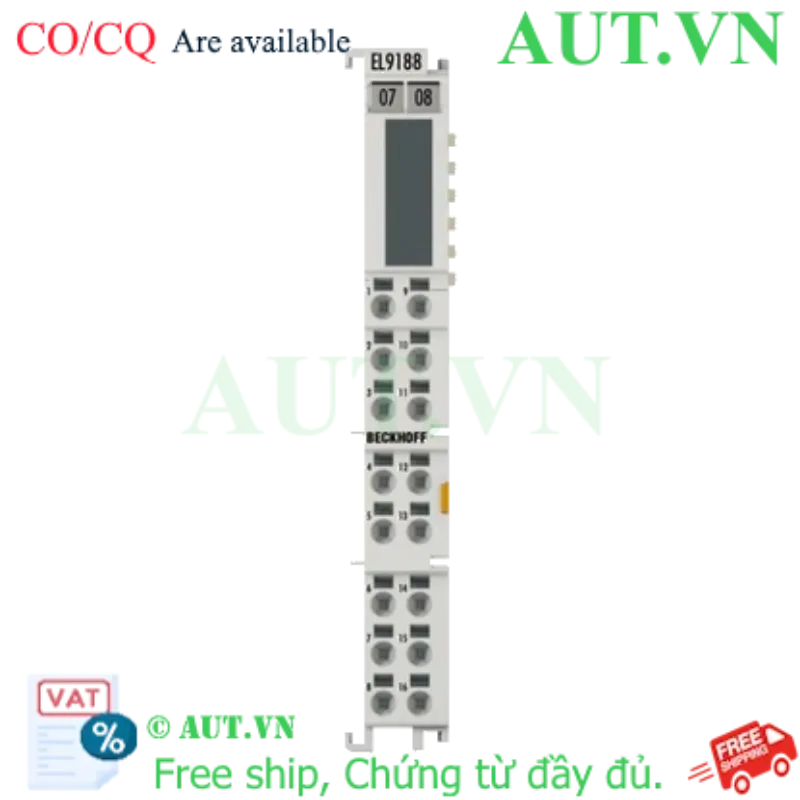

EL9188 Beckhoff | Cầu Phân Phối Nguồn 16 x 24V DC (Potential Distribution Terminal)
- Mã sản phẩm (SKU): EL9188
- Hãng sản xuất: Beckhoff
- Chức năng: Cầu phân phối nguồn 16 kênh 24V DC
- Điện áp định mức: ≤ 60 V DC
- Tải dòng điện: ≤ 10 A
- Tình trạng: Mới 100%
- Bảo hành: Chính hãng tại AUT VN
- Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT
Giới thiệu về EL9188 Beckhoff - Giải pháp phân phối nguồn tối ưu
Trong các hệ thống điều khiển tự động hóa hiện đại, việc phân phối nguồn điện ổn định và gọn gàng là yếu tố then chốt. EL9188 Beckhoff là thiết bị Terminal phân phối nguồn (Potential distribution terminal) chuyên dụng, cho phép chia nguồn 24V DC thành 16 đầu ra khác nhau. Với thiết kế siêu mỏng chỉ 12mm, sản phẩm giúp tối ưu hóa không gian trong tủ điện, đặc biệt hiệu quả khi sử dụng kết hợp với hệ thống EtherCAT của Beckhoff.
Điểm nổi bật của sản phẩm
- Thiết kế nhỏ gọn: Chiều rộng thân máy chỉ 12mm, tiết kiệm diện tích đáng kể cho thanh Rail DIN.
- Khả năng kết nối linh hoạt: Hỗ trợ cả dây cứng (direct plug-in) và dây mềm/đầu cốt (spring actuation), giúp việc lắp đặt trở nên nhanh chóng và chính xác.
- Độ tin cậy cao: Đạt các chứng chỉ quốc tế như CE, UL và đặc biệt là chứng chỉ chống cháy nổ ATEX (II 3 G Ex nA IIC T4 Gc).
- Công nghệ tiên tiến: Kỹ thuật cắm trực tiếp giúp giảm thiểu sai sót trong quá trình đấu nối.
Lợi ích khi sử dụng EL9188
Việc sử dụng cầu phân phối nguồn EL9188 giúp các kỹ sư tự động hóa giảm thiểu đáng kể việc đi dây phức tạp, giảm thiểu rủi ro lỏng lẻo đầu nối và đảm bảo nguồn điện được phân phối đồng nhất đến các module đầu vào/đầu ra (I/O). Đây là sự lựa chọn hoàn hảo để nâng cao tính ổn định cho hệ thống máy móc công nghiệp.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Chi tiết |
|---|
| Công nghệ | Terminal phân phối nguồn |
| Số lượng đầu ra | 16 x 24 V contact |
| Tải dòng điện tối đa | ≤ 10 A |
| Điện áp định mức | ≤ 60 V |
| Cách điện điện tử | 500 V (E-bus/field potential) |
| Số cổng kết nối nguồn phụ | 16 |
| Độ rộng bit trong hình ảnh quy trình | 0 |
| Chiều rộng thân máy | 12 mm |
| Lắp đặt cạnh nhau với EtherCAT Terminals | Có (bên trái không có PE) |
| Đặc điểm đặc biệt | Kỹ thuật cắm trực tiếp (direct plug-in) |
| Loại dây dẫn hỗ trợ | Dây cứng, dây mềm và đầu cốt (ferrule) |
| Phương thức kết nối | Dây cứng: Cắm trực tiếp; Dây mềm/đầu cốt: Sử dụng vít siết lò xo |
| Tiết diện dây định mức | Dây cứng: 0.08…1.5 mm²; Dây mềm: 0.25…1.5 mm²; Đầu cốt: 0.14…0.75 mm² |
| Trọng lượng | ~ 60 g |
| Nhiệt độ vận hành/lưu trữ | -25…+60 °C / -40…+85 °C |
| Chứng nhận tiêu chuẩn | CE, UL, ATEX |
| Ký hiệu chống cháy nổ | II 3 G Ex nA IIC T4 Gc |
Hướng dẫn sử dụng và Ứng dụng
Ứng dụng: Sản phẩm được ứng dụng rộng rãi trong các tủ điều khiển PLC, hệ thống EtherCAT, các dây chuyền sản xuất tự động hóa yêu cầu phân phối nguồn DC ổn định.
Lưu ý lắp đặt: EL9188 được thiết kế để hoạt động tương thích hoàn hảo với các dòng EtherCAT Terminals của Beckhoff. Khi lắp đặt, nên ưu tiên vị trí cạnh các module có cổng nguồn để tối ưu hóa đường đi của dây dẫn.
Sản phẩm tương thích tốt nhất với các bộ điều khiển Beckhoff EtherCAT I/O Terminals.
